Name: Phoenix Contact Inverseur DC/AC QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

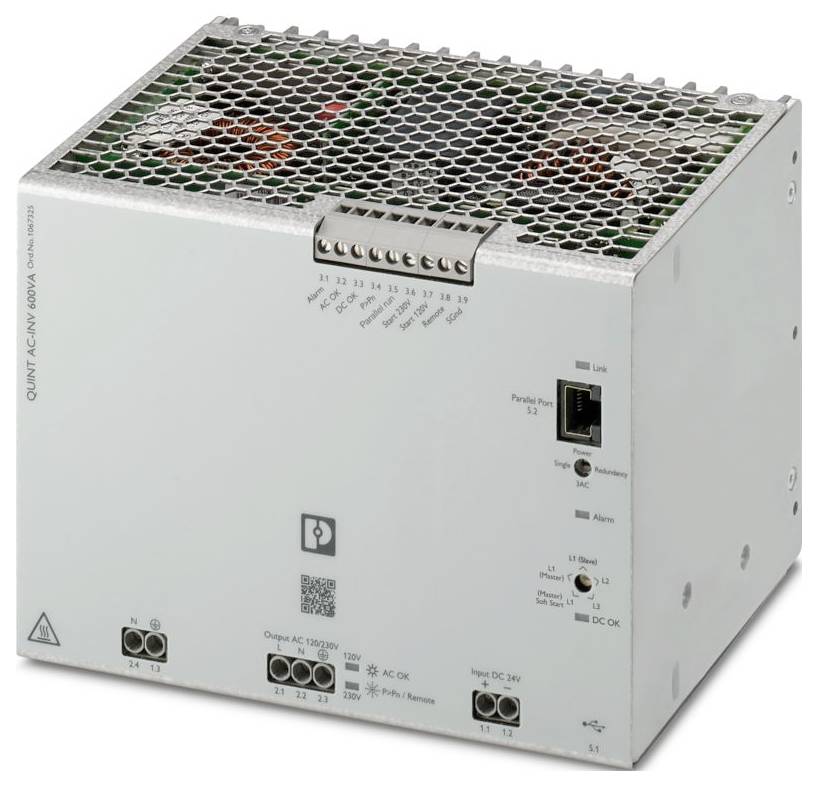

Phoenix Contact Inverseur DC/AC QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

pièce(s)

Total (CHF 924.95 / pièce(s))

CHF 924.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : QUINT INVERTER
Type de connexion : RJ45
Couple de serrage : 0,5 Nm... 0,6 Nm
Largeur : 180 mm
Hauteur : 130 mm
Profondeur : 125 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C (> 50 °C: 2,5 % / K)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: EN 61000-4-8
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: Catégorie de surtension
Degré de pollution : 2
Vibration (fonctionnement): 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6)
Longueur de section dénudée : 8 mm
Fréquence : 0,15 MHz... 80 MHz
Étiquette : UL/C-UL Listed UL 61010-2-201
Classe de protection I
Tension de sortie : 24 V
Nombre d'interfaces : 1
Fréquence : 50 Hz ; 60 Hz
Consommation de courant : type. 23 a;max. 28 A
RENDEMENT: > 86 % (120 V C.A.);> 87 % (230 V C.A.)
COURANT DE SORTIE NOMINAL (IN): 5 A (120 V C.A.);2,6 A (230 V C.A.)
Commutation en série : Non
Puissance de perte ralentie maximale : type. 21 W (120 V C.A.);TYPE. 21 W (230 V C.A.)
Puissance de perte de charge nominale maximale: Type. 72 W (120 V C.A.);TYPE. 66 W (230 V C.A.)
Commutabilité en parallèle : oui ; max. 3
Entrée : ± 1 kV (symétrique) ;± 2 kV (asymétrique)
Position : 3.x
Raccordement conducteur : raccord conducteur
rigide : 0,2 mm²... 1,5 mm²
flexible : 0,2 mm²... 1,5 mm²
Flexible avec douille de fil sans douille en plastique : 0,2 mm² ... 1,5 mm²
Flexible avec douille de fil avec douille en plastique : 0,2 mm² ... 1,5 mm²
Starr (AWG): 30 ... 12
Sortie : ± 2 kV (symétrique) ;± 4 kV (asymétrique)
Signal : 30 A/m
Étiquette : 3.9
Fonction : Terre de signalisation
Terre de signalisation SGnd : Terre de signalisation SGnd
Potentiel de référence: Pour les entrées et sorties de signal
Nombre de phases : 1
MTBF (IEC 61709, SN 29500): 532525 H (40 °C)
Dimensions de l'article : Dimensions de l'article
Cote de montage : cote de montage
Matériau du boîtier : métal
Hauteur d'utilisation: ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
Max. allocution Humidité (fonctionnement): ≤ 95 %
Choc: 20g par direction spatiale (EN 60068-2-27)
UL : UL
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Directive basse tension : conformité à la directive NSR 2014/35/UE
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact: ± 6 kV
Décharge d'air: ± 8 kV
Remarque : critère A (B pour USB)
Champ RF électromagnétique: Champ RF électromagnétique
Épaisseur du champ d'essai : 10 V/m
Transitoires rapides (Burst): Transitoires rapides (Burst)
Charge de surtension (Surge) : charge de surtension (Surge)
Influence guidée : influence guidée
Champ magnétique à fréquence énergétique : champ magnétique à fréquence énergétique
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
Facteur de puissance (cos phi): 0,8
Derating: 50 °C ... 60 °C (2,5 %/K)
Facteur de crest : 2,8
Distance de montage droite/gauche : 0 mm / 0 mm
Distance de montage haut/bas : 50 mm / 50 mm
Puissance apparente : 600 VA
Tension d'entrée : 24 V DC
Émission de brouillage : émission de perturbations selon EN 61000-6-4
Résistance aux interférences : résistance aux interférences selon EN 61000-6-2
Courant de charge continu : ≤ 20 mA
Signalisation : Parallel Run
Interface : port parallèle
Verrouillage : crochet de rodage
Physique de transmission : USB 2.0
Sortie de signal DC OK : sortie de signal DC OK
Type de signalisation : LED rouge
EN 61010-2-201: II
Facteur de distorsion (THD) : < 3 % (charge linéaire) ;< 8 % (charge non linéaire)
Forme d'entraînement Tête de vis : fente longitudinale L
PLAGE DE TENSION D'ENTRÉE C.C.: 20 V C.C. ... 30 V C.C.
Séparation de potentiel : oui
Longueur du câble max : 3 m
Forme de la tension de sortie: Sinus pur
Fréquence de sortie nominale : 60 Hz 50 Hz ±0,5 %
Puissance active : 480 W
Capacité de surcharge Fonctionnement secteur : 105 % (permanent) ; 120 % ... 150 % (20 s / 5 s, puis arrêt)
Limitation de courant électronique : > 2,5 x IN (> 200 ms)
Caractéristiques : verrouillable
Entrée de signal : démarrage de l'entrée de signal
Faible signal : connexion SGnd à < 2,7 kΩ
Haut signal : ouvert (> 35 kΩ entre la distance et le SGnd)
Entrée de signal à distance : entrée de signal à distance
Sortie de signal AC OK : sortie de signal AC OK
Sortie de commutation : sortie transistor, active
Affichage de l'état LED : rouge
Sortie de signal Alarme : sortie de signal Alarme
Sortie de signal P > PN : sortie de signal P > PN
Sortie de signal Parallel Run : sortie de signal Parallel Run
