Name: Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Module de communication 24 V/DC, 15 V/DC, 7.5 V/DC
Brand: Phoenix Contact
SKU: 3566133
Availability: BackOrder

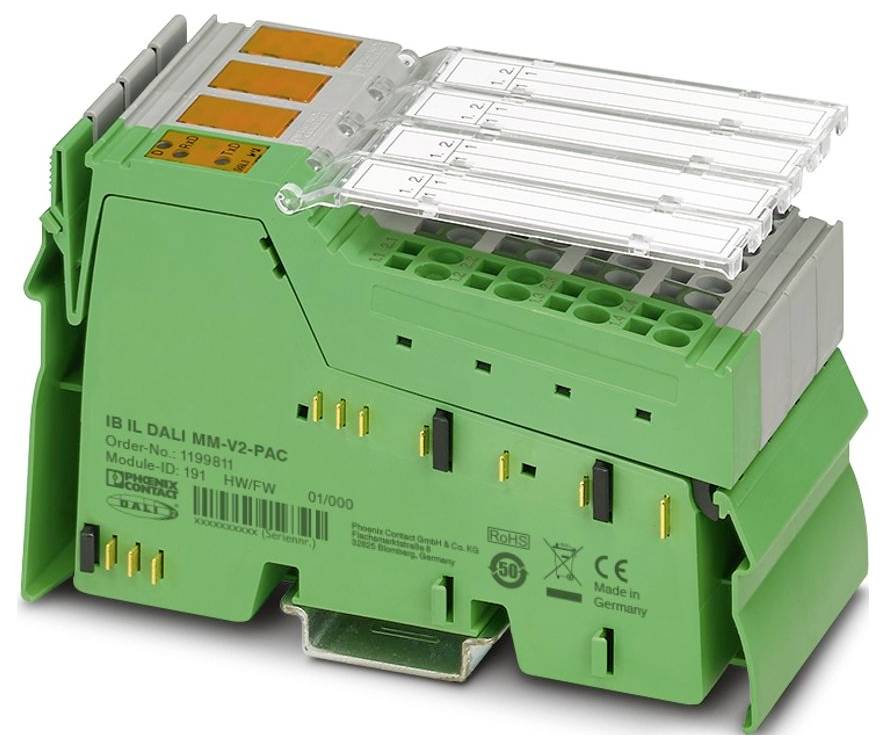

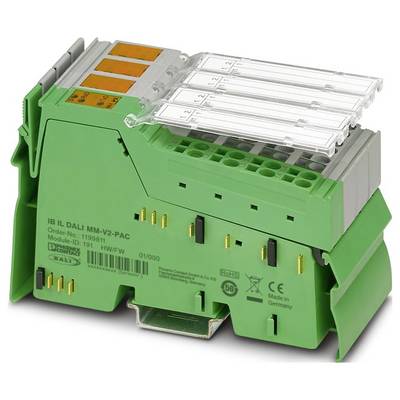

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Module de communication 24 V/DC, 15 V/DC, 7.5 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 534.95 / pièce(s))

CHF 534.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : inLine
Forme : modulaire
Type de raccordement : raccord à ressort de traction
Section de conducteur flexible: 0,08 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 48,8 mm
Hauteur : 119,8 mm
Profondeur : 71,5 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 55 °C
Température ambiante (stockage/transport) : -25 °C ... à 85 °C
Type de montage : montage sur rail support
Humidité admissible (fonctionnement): 10 % ... 95 % (selon DIN EN 61131-2)
Désignation du connecteur : connecteur inLine
Longueur de section dénudée : 8 mm
Vitesse de transmission : 500 kbit/s.
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Pression atmosphérique (fonctionnement): 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude)
Compris dans la livraison : y compris les fiches inLine et les champs de marquage
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 10 % ... 95 % (selon DIN EN 61131-2)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : max. 230 mA
Raccordement conducteur : raccord conducteur
Désignation : Dali
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
Caractéristiques particulières : Master ; bloc d'alimentation DALI intégré
Taux de transmission : 1200 bits/s
Puissance absorbée : 3,5 W (le montant de la perte de puissance dépend essentiellement de l'activité du bus, qui n'est affectée que partiellement par la borne elle-même. La puissance de perte maximale est atteinte lorsque d'autres participants occupent le bus DALI avec des pauses minimales et que la borne n'envoie pas elle-même tout en utilisant pleinement le courant DALI de 220 mA.)
Note sur les dimensions : dimensions du boîtier
Tension d'alimentation : 24 V c.c. (via le classeur de potentiel)
Courant de sortie en court-circuit : max. 250 mA
Bus local inLine: Bus local inLine
Module : Module
Code d'identification (déc): 191
Code d'identification (HEX): BF
Code de longueur (HEX): 06
Code de longueur (déc): 06
Canal de données de processus : 96 bits
Espace d'adresse d'entrée : 12 octets
Espace d'adresse de sortie : 12 octets
Longueur de registre : 96 bits
Potentiels: Approvisionnement de la logique (UL): Potentiels: Approvisionnement de la logique (UL)
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Connecteur inLine : connecteur inLine
Messages de diagnostic : oui pas d'erreur périphérique | Erreur spécifique DALI au niveau de l'application
Lieu d'installation : armoire électrique
Capacité de charge : max. 220 mA (charge de bus)
Potentiels: Alimentation du cercle principal (UM): Potentiels: Alimentation du cercle principal (UM)
Potentiel : potentiel
Bus de terrain: Dali: Bus de terrain: Dali
Désignation de protection : bus protégé jusqu'à 250 V c.a. max
Tension de test : alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérique) et terre de fonction (FE) : 500 V c.a., 50 Hz, 1 min
Tension de test : alimentation 7,5 V (logique de bus) / bus DALI : 1,5 kV c.a., 50 Hz, 1 min
Tension de test : alimentation 24 V (périphérique) / bus DALI : 1,5 kV c.a., 50 Hz, 1 min

Type de produit: Module de communication

Type: IB IL DALI MM-V2-PAC

Tension de fonctionnement: 24 V/DC
15 V/DC
7.5 V/DC

Hauteur: 119.8 mm

Longueur: 71.5 mm

Largeur: 48.8 mm

: IP20

Dim.: (L x l x H) 71.5 x 48.8 x 119.8 mm

Technique de connexion: Raccordement à ressort de traction

Connexion: Raccordement à ressort de traction

Consommation électrique max.: 230 mA

Référence fabricant: 1199811

Modèle: modulaire

Montage: Montage sur profilé support/rack

Température ambiante max.: 55 °C

Température ambiante min.: -25 °C

Tension logique UL: 7.5 V/DC

Profondeur: 71.44238 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Module de communication 24 V/DC, 15 V/DC, 7.5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Module de communication 24 V/DC, 15 V/DC, 7.5 V/DC

Description

inLine, DALI-Master, multi-Master, bloc d'alimentation DALI intégré, vitesse de transmission dans le bus local: 500 kbit/s, indice de protection: IP20, y compris les connecteurs inLine et les champs d'étiquetage

Ce texte a été traduit par une machine.
