Name: Phoenix Contact AXL F MA MBUS 1H 1104545 Module de communication 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3563813
Availability: BackOrder

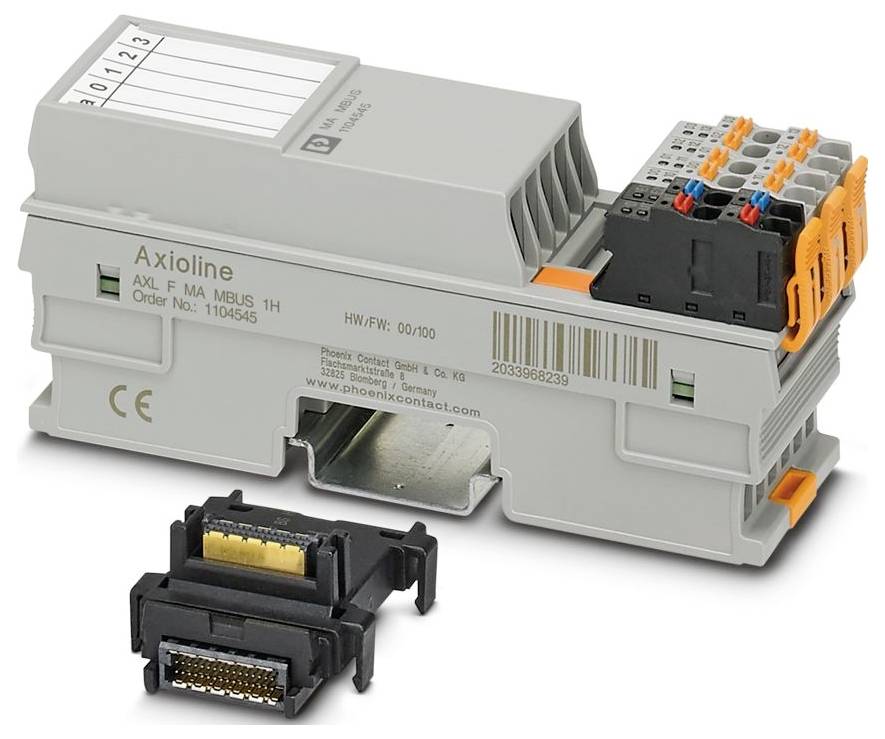

Phoenix Contact AXL F MA MBUS 1H 1104545 Module de communication 24 V/DC, 5 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 403.95 / pièce(s))

CHF 403.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Axioline F
Forme de construction : modulable à bloc
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 35 mm
Hauteur : 126,1 mm
Profondeur : 54 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Désignation du connecteur : fiche Axioline F
Longueur de section dénudée : 8 mm
Position de montage : arbitraire (pas de derating de température)
Vitesse de transmission : 300 bits/s ... 38400 bits/s (paramétrable)
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 2
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Compris dans la livraison : module de socle de bus et connecteurs Axioline F inclus
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant max. 410 mA
Raccordement conducteur : raccord conducteur
Circuit de protection : protection contre les surtensions | électronique (35 V, 0,5 s);protection contre les polarités | diode parallèle | avec protection externe 5 A
Physique de transmission : cuivre
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
Caractéristiques particulières : pour connecter des appareils M-Bus
Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
Tension d'alimentation : 24 V DC
Bits de données : 8
Module : Module
Espace d'adresse d'entrée : 20 octets
Espace d'adresse de sortie : 20 octets
Besoin de données de paramètres : 1 octet
Besoin de données de configuration : 7 octets
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Axioline F-Local Bus : Axioline F-Local Bus
Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
Tension de test : alimentation 5 V du bus local (UBus) / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Fiche Axioline F : prise Axioline F
Bits d'arrêt : 1
Tampon d'entrée : 1 Ko
Tampon de sortie : 1 koctet
Potentiels: Alimentation de la tension d'alimentation (UI): Potentiels: Alimentation de la tension d'alimentation (UI)
M-Bus : M-Bus
Tension d'essai: Alimentation 5 V (logique) / M-Bus: 500 V c.a., 50 Hz, 1 min
Tension d'essai: Alimentation 24 V (périphérique) / M-Bus: 500 V c.a., 50 Hz, 1 min
Tension d'essai: M-bus / terrain fonctionnel: 500 V c.a., 50 Hz, 1 min

Type de produit: Module de communication

Type: AXL F MA MBUS 1H

Tension de fonctionnement: 24 V/DC
5 V/DC

Hauteur: 126.1 mm

Longueur: 54 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 54 x 35 x 126.1 mm

Technique de connexion: Raccordement Push-in

Connexion: Raccordement Push-in

Consommation électrique max.: 410 mA

Référence fabricant: 1104545

Modèle: bloc modulaire

Montage: Montage sur profilé support/rack

Température ambiante max.: 60 °C

Température ambiante min.: -25 °C

Tension logique UL: 5 V/DC

Profondeur: 52.59 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Module de communication 24 V/DC, 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Module de communication 24 V/DC, 5 V/DC

Description

Axioline F, M-Bus-Master, interface M-Bus, pour le raccordement d'appareils M-Bus, vitesse de transmission dans le bus local : 100 Mbit/s, indice de protection : IP20, module de socle de bus inclus et connecteurs Axioline F.
