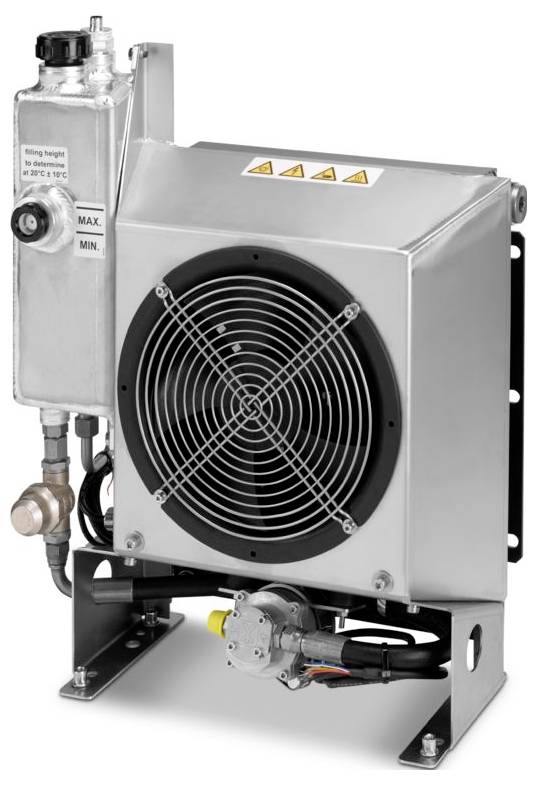

Phoenix Contact EV-HPC-PCU-01 Unité de refroidissement type 1 et type 2 mode 4
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- Norme de charge: CCS type 1, CCS type 2
- Mode de charge : mode 4
- Refroidissement: Système de refroidissement liquide-air (passif), circuit de refroidissement semi-fermé
- Liquide de refroidissement : 50 % d'eau, 50 % de glycol (Glysofor N)
- Plage de volume : ≤ 60 dB(A) (avec système autonome et distance de 1 m)
- Tension d'alimentation : 24 V c.c. (ventilateur), 24 V c.c. (pompe)
- Plage de tension de commande: 0,00 V c.c. ... 10,00 V C.C. (VENTILATEUR); 0,00 V C.C. ... 10,00 V c.c. (pompe)
- Consommation de courant : max. 1,97 A (ventilateur), max. 1,8 A (pompe)
- Interface de fonctionnement : circuit de refroidissement :
- Interface : raccords à fermeture rapide, flux et retour, pour tuyaux de diamètre extérieur 12 mm
- Interface de fonctionnement : ventilateur
- Structure du câble : 4 x 0,5 mm²
- Roue simple : alimentation en tension RD, masse de référence BU, sortie de régime WH, entrée de commande YE
- Interface de fonctionnement : pompe :
- Structure du câble : 2 x 0,34 mm² + 5 x 0,14 mm²
- Roue simple : alimentation en tension RD, masse de référence BK, signal d'arrêt moteur GN, sortie de régime BN, entrée de commande YE, RS-485 Modbus WH utilisable uniquement en usine, RS-485 Modbus BU utilisable uniquement en usine
- Interface de fonction : capteur de niveau :
- Connecteur : connecteur droit M12 A
- Matériau (boîtier) : aluminium, acier inoxydable
- Longueur du câble : 1,5 m (ventilateur), 1,5 m (pompe)
- Puissance de refroidissement : env. 0,06 kW/K (à 2 l/min)
- Débit volumétrique : env. 2 l/min (à 1 bar)
- Type de protection (ventilateur) : IP55 (ventilateur)
- Type de protection (pompe) : IP65 (pompe)
- Type de produit
Unité de refroidissement
- Connecteur de charge
type 1 et type 2
- Mode de charge
mode 4
- Longueur de câble
1.5 m
IP55
IP65
- Gamme de température
-20 °C ... 50 °C
- Longueur
1.5 m
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3567208 Phoenix Contact EV-HPC-PCU-01 Unité de refroidissement type 1 et type 2 mode 4
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3567208 Phoenix Contact EV-HPC-PCU-01 Unité de refroidissement type 1 et type 2 mode 4
Description
CHARX Connect, CCS type 1, CCS type 2, unité de refroidissement, accessoires, Longueur: 1,5 m, avec ventilateur à vitesse variable, avec pompe à vitesse variable, pour refroidir le liquide de refroidissement d'une ligne de charge Phoenix Contact-HPC-DC.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
