Photo non contractuelle

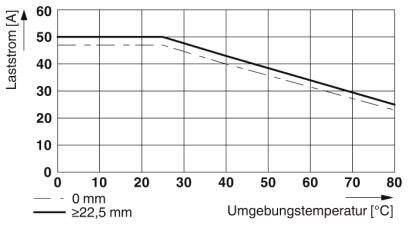

![Le diagramme montre le courant de charge [A] en fonction de la température ambiante [°C]. Deux lignes : 0 mm reste stable, ≥22,5 mm diminue avec l'augmentation de la température.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002140982TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/3
Photo non contractuelle
Phoenix Contact ELR 1-SC-24DC/600AC-50 Contacteur à semi-conducteurs à commutation au zéro de tension 50 A avec varistan
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Contacteur à semi-conducteurs
Courant de charge
50 A
Connexion
borne à vis
Type d'emballage
Piece
Type
ELR 1-SC-24DC/600AC-50
Fiche technique (PDF)
171 pièce(s)
Nombre
Total (CHF 103.56 / pièce(s))
CHF 103.56
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Température ambiante (stockage/transport) : -40 °C - +80 °C.
- Désignation entrée : entrée de commande
- Fréquence de transmission : 25 Hz
- Désignation sortie : sortie de charge
- Dénomination de protection : varistor
- Position de montage : verticale (rail support horizontal)
- Désignation connexion : circuit de commande
- Longueur de dénudage : 8 mm
- Section de conducteur rigide: 0.5 mmmm² - 2.5 mm²
- Section de conducteur flexible : 0.5 mmm² - 2.5 mm²
- Section de conducteur AWG : 18 - 12
- Tension résiduelle :< 1 V.
- Courant de fuite< : 3 ma
- Courant de choc : 1900 A.
- Filetage : M3
- Affichage de la tension de fonctionnement : LED verte
- Type d'emballage
Piece
- Type de produit
Contacteur à semi-conducteurs
- Type
ELR 1-SC-24DC/600AC-50
- Type de commutation
à commutation au zéro de tension
- Tension de commande (min.)
4 V/DC
- Tension de commande (max.)
32 V/DC
- Gamme de tension de commande
4 - 32 V/DC
- Tension de contact (min.)
42 V/AC
- Tension de contact (max.)
660 V/AC
- Courant continu (max.)
50 A
- Courant de charge
50 A
- Convient pour marque
Phoenix Contact
- Spécificités
avec varistance
- Type de montage
pour profilé
- Connexion
borne à vis
- Température min.
-30 °C
- Température max.
+70 °C
- Largeur
35 mm
- Hauteur
110 mm
- Profondeur
141 mm
- Dim.
(l x H x P) 35 x 110 x 141 mm
- Contenu
1 pc(s)
- Courant de charge (max.)
50 A
- Tension nominale de commande
24 V/DC
- Courant de sortie (max.)
50 A
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2140982 Phoenix Contact ELR 1-SC-24DC/600AC-50 Contacteur à semi-conducteurs à commutation au zéro de tension 50 A avec varistan
Fiche technique 2140982 Phoenix Contact ELR 1-SC-24DC/600AC-50 Contacteur à semi-conducteurs à commutation au zéro de tension 50 A avec varistan
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2140982 Phoenix Contact ELR 1-SC-24DC/600AC-50 Contacteur à semi-conducteurs à commutation au zéro de tension 50 A avec varistan
Description
Protection à semi-conducteurs monophasée, tension d'entrée : 24 V DC, intensité de sortie : 50 A, électro-aimant à minimum de tension
