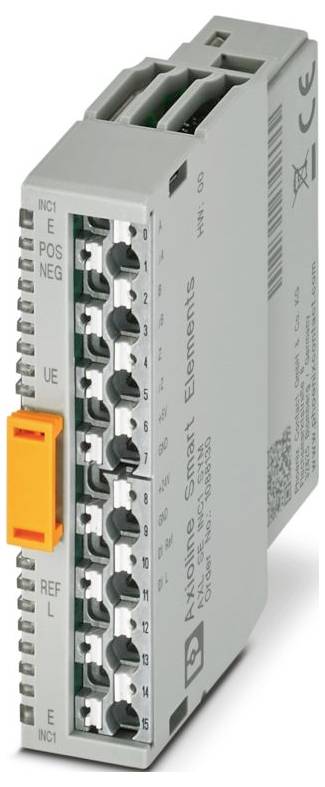

Phoenix Contact AXL SE INC1 SYM 1088130 Module de fonction 24 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 203.47 / pièce(s))
CHF 203.47
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline Smart elements
- Forme : modulaire
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
- Section conducteur rigide: 0,25 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 14,9 mm
- Hauteur : 62,2 mm
- Profondeur : 62 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage enfichable ( emplacement élément Smart)
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation : Périphérique
- Longueur de section dénudée : 8 mm
- Position de montage : voir Système dans lequel vous insérez l'élément Smart.
- Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
- Puissance de perte maximale à condition nominale : 1,8 W
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 1
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Longueur du câble : max. 30 m (câble blindé)
- Consommation de courant : min. 11 mA (sans périphérique connecté)
- Tension nominale : 24 V DC
- Raccordement conducteur : raccord conducteur
- Circuit de protection : protection contre les surtensions | Voir le système dans lequel vous insérez l'élément Smart.;Protection contre les polarités | Diode de protection contre les polarités
- Désignation : codeur incrémental symétrique
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline Smart elements ».
- Fréquence d'entrée : 1 MHz max.
- Désignation entrée : entrée incrémentielle
- Description de l'entrée: EN 61131-2, type 3
- Nombre d'entrées : 1 (A, /A, B, /B, Z, /Z)
- Plage de tension en mode commun Signal - Ground: -20 V c.c. ... 20 V C.C.
- Numérique : numérique :
- Plage de tension d'entrée Signal « 0 » : -3 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 30 V C.C.
- Tension d'alimentation : 24 V c.c. (via un connecteur Card-Edge)
- NOMBRE : 1 (A, /A, B, /B, Z, /Z)
- Module : Module
- Code d'identification (HEX): None
- Canal de données de processus : 80 bits
- Espace d'adresse d'entrée : 10 octets
- Espace d'adresse de sortie : 10 octets
- Besoin de données de paramètres : 19 octets
- Besoin de données de configuration : 7 octets
- TENSION D'ENTRÉE NOMINALE UIN : 24 V C.C.
- Courant d'entrée nominal à UIN: 3 mA
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Donneur : donneur
- Signaux de transmetteur : transmetteurs symétriques selon EIA-422
- Plage de tension : 19,2 V c.c. ... 30 V C.C.
- Densité maximale du courant : 500 mA
- Niveau de tension des signaux : signal différentiel (signal inversé), selon EIA-422
- Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Interface élément Smart : interface élément Smart
- Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
- Temps de démarrage jusqu'à la disponibilité : < 500 ms
- Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
- Tension de test : Alimentation logique / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
- Tension de test : Alimentation logique / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Périphérique : Périphérique
- Type de produit
Module de fonction
- Type
AXL SE INC1 SYM
- Nombre d’entrées numériques max.
2
- Nombre d’entrées max.
3
- Nombre d'entrées
1 x
- Tension du signal de sortie
24 V
- Tension de fonctionnement
24 V/DC
- Hauteur
62.2 mm
- Longueur
62 mm
- Largeur
14.9 mm
IP20
- Dim.
(L x l x H) 62 x 14.9 x 62.2 mm
- Technique de connexion
monoconducteur
- Connexion
Raccordement Push-in
- Consommation électrique max.
700 mA
- Référence fabricant
1088130
- Modèle
modulaire
- Montage
Montage enfichable ( emplacement élément Smart)
- Température ambiante max.
60 °C
- Température ambiante min.
-25 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563410 Phoenix Contact AXL SE INC1 SYM 1088130 Module de fonction 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563410 Phoenix Contact AXL SE INC1 SYM 1088130 Module de fonction 24 V/DC
Description
Axioline Smart elements, module de détection de position, entrée de codeur incrémentale : 1, transmetteur symétrique selon EIA-422, entrées numériques : 2, 24 V c.c., indice de protection : IP20
