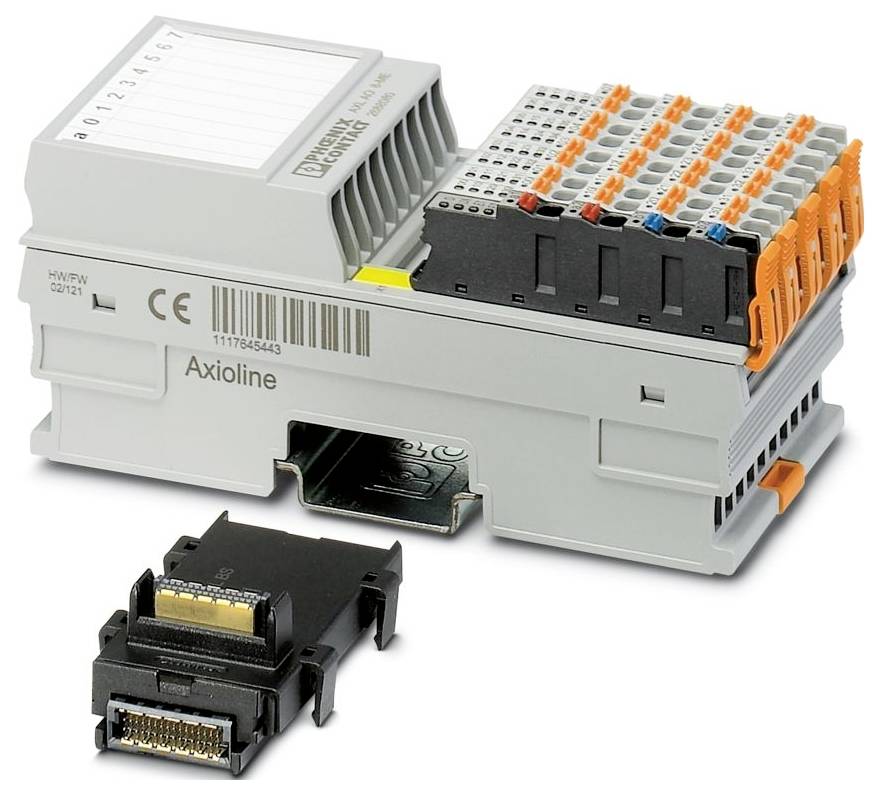

Phoenix Contact AXL F AO8 XC 1F 2701237 Module analogique 24 V/DC, 5 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 675.25 / pièce(s))
CHF 675.25
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline F
- Forme de construction : modulable à bloc
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 53,6 mm
- Hauteur : 126,1 mm
- Profondeur : 54 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C (standard);-40 °C ... 70 °C (Avancé, voir le chapitre « Testé avec succès : utilisation dans des conditions environnementales extrêmes » de la fiche technique.)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation du connecteur : fiche Axioline F
- Longueur de section dénudée : 8 mm
- Position de montage : n'importe quelle (respecter le derating de la température)
- Vitesse de transmission : 100 Mbit/s
- Puissance de perte maximale à condition nominale : 6,3 W
- Durée du test : 21 jours
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 2
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Compris dans la livraison : module de socle de bus et connecteurs Axioline F inclus
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant: Max. 235 mA (8 canaux de courant, sortie 20 mA);Type. 110 mA (8 canaux de tension, sortie 10 V)
- Raccordement conducteur : raccord conducteur
- Température : 25 °C ±1 K
- Circuit de protection: Protection contre les surtensions | électronique (35 V, 0,5 s);protection contre les polarités | jusqu'à HW 01: Diodeab anti-polarité HW 02: Diode parallèle | avec protection externe 5 A (uniquement pour la mise en service);protection transitoire | diode de suppression
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Caractéristiques particulières: Variante Extreme Conditions
- Charge/charge de sortie Sortie de courant: Jusqu'à 500 Ω
- Nombre de sorties : 8
- Désignation sortie : sorties analogiques
- Signal de sortie Courant : 0 mA ... 20 mA;4 mA ... 20 mA;-20 mA ... 20 mA
- Signal de sortie tension : 0 V ... 5 V;-5 V ... 5 V;0 V ... 10 V;-10 V ... 10 V
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Analogique : Analogique :
- Tension d'alimentation : 24 V DC
- Remarque sur la technique de raccordement : blindé, torsadé par paire
- Longueur de câble admissible : max. 250 m (type de ligne de référence LiYCY (TP) n*2*0,5 mm²)
- Charge/charge de sortie sortie sortie de tension : > 2 kΩ
- Module : Module
- Espace d'adresse d'entrée : 16 octets
- Espace d'adresse de sortie : 16 octets
- Besoin de données de paramètres : 26 octets
- Besoin de données de configuration : 7 octets
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Formats de données : IB IL, compatible S7
- Axioline F-Local Bus : Axioline F-Local Bus
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Potentiels: Alimentation pour modules analogiques (UA): Potentiels: Alimentation pour modules analogiques (UA)
- Tension de test : alimentation 5 V du bus local (UBus) / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
- Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Fiche Axioline F : prise Axioline F
- Essai (gaz dégagé): Essai (gaz dégagé)
- Norme d'essai: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
- Humidité (relative) : 75 % ±3 %
- Concentration volumique H2S (sulfure d'hydrogène): 50 ppb
- Concentration volumique de NO2 (dioxyde d'azote): 1250 ppb
- Concentration volumique de Cl2 (chlore): 10 ppb
- Concentration volumique de SO2 (dioxyde de soufre): 300 ppb
- Temps de conversion D/A : 5 µs
- Résolution du convertisseur D/A : 16 bits
- Affichage de la valeur de sortie : 16 bits (15 bits + présage)
- Mise à jour des données de processus : 300 µs
- Tension de test : alimentation 5 V du bus local (UBus) / sorties analogiques : 500 V c.a., 50 Hz, 1 min
- Tension de test : Alimentation 24 V (périphérique) / Sorties analogiques : 500 V c.a., 50 Hz, 1 min
- Tension de test : Sorties analogiques / Terres fonctionnelles : 500 V c.a., 50 Hz, 1 min
- Tension de test : alimentation 5 V du bus local (UBus) / sorties analogiques : 500 V c.a., 50 Hz, 1 min
- Tension de test : alimentation 24 V (périphérique) / sorties analogiques : 500 V c.a., 50 Hz, 1 min
- Type de produit
Module analogique
- Type
AXL F AO8 XC 1F
- Nombre de sorties max.
8
- Tension de fonctionnement
24 V/DC
5 V/DC
- Hauteur
126.1 mm
- Longueur
54 mm
- Largeur
53.6 mm
IP20
- Dim.
(L x l x H) 54 x 53.6 x 126.1 mm
- Technique de connexion
2 fils conducteurs
- Connexion
Raccordement Push-in
- Consommation électrique max.
235 mA
- Référence fabricant
2701237
- Modèle
bloc modulaire
- Montage
Montage sur profilé support/rack
- Profondeur
52.59 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Module analogique 24 V/DC, 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Module analogique 24 V/DC, 5 V/DC
Description
Axioline F, module de sortie analogique, sorties analogiques: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, technique de raccordement : 2 conducteurs, vitesse de transmission dans le bus local : 100 Mbit/s, variante Extreme Conditions, indice de protection : IP20, module de socle bus inclus et connecteurs Axioline F.
