Name: Phoenix Contact 2920829 CT 10-2/2-GS/3E-110AC Magasin Protection anti-surtension pour: réseau (LSA) 5 kA Piece 1 pc(s)
Brand: Phoenix Contact
SKU: 3580277
Availability: SoldOut

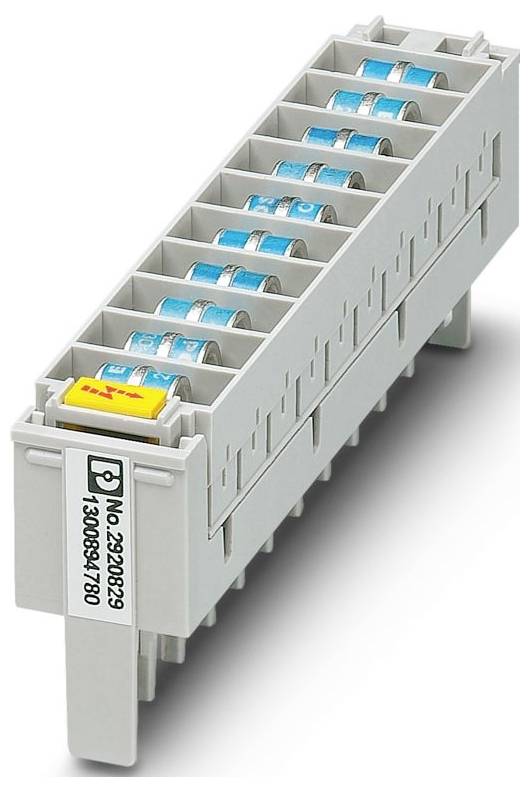

Bloc de bornes modulaire 'Phoenix Contact', gris avec composants internes bleus, bouton de déverrouillage jaune sur le dessus. Utilisé pour le câblage électrique.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 203.95 / pièce(s))

CHF 203.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : COMTRAB
CLASSE D'ESSAI CEI: C2;C3;D1
Modèle : module LSA-PLUS
Nombre de pôles : 20
Message Protection contre les surtensions défectueux : Aucun
TENSION NOMINALE UN : 110 V C.A.
Type de raccordement : enfichable dans les barres de séparation et de commutation COMTRAB-TERMIBLOCK et LSA-Plus
Largeur : 113,3 mm
Hauteur : 22,5 mm
Profondeur : 41,35 mm
Couleur : gris (RAL 7042)
Classe inflammabilité conformément à la norme UL94 : V-0
Matériau boîtier : PBT
Données mécaniques : données mécaniques
Panneau latéral ouvert : Non
Catégorie : Line-Line & Line-Earth Ground
Tension continue maximale UC : 60 V c.c. ; 130 V c.a.
Courant assigné : 1,5 A AC (par chemin) ; 150 mA DC (par chemin)
Courant de fonctionnement IC en UC : ≤ 1 µA (par chemin)
Courant conducteur de protection IPE: ≤ 20 µA
Courant nominal Ian (10/1000)µs (Terre de veine): 100 A
Capacité (Ader-Terre) : Type. 5 pF
Résistance par chemin : ≤ 10 mΩ
Résistance au courant de choc (veine-terre): C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 2,5 kA
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 75 °C
Altitude: ≤ 2000 mm (amsl)
Normes/réglementations: EN 61643-21
Remarque : 2001 + A1:2009 + A2:2013
Type de montage : sur la barre de séparation CT-TERMIBLOCK et LSA-PLUS
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 2
Couples de fils par module: 10
Courant de choc nominal en µs (8/20) (veine-terre): 5 kA
Courant de décharge d'impulsion Iimp (10/350) µs (veine-terre): 2,5 kA
Limitation de tension de sortie à 1 KV/µs (Ader-Terre) pic : ≤ 500 V
Temps de réponse TA (veine-terre): ≤ 100 ns
Résistance au courant alternatif (veine-terre): 10 A - 1 s
Lignes aériennes et fluviales: Voies aériennes et fluviales

Type de produit: Magasin

Protection anti-surtension pour: réseau (LSA)

Courant de fuite: 5 kA

Modèle: Module LSA-PLUS

: IP20

Référence fabricant: 2920829

Dim.: (l x H x P) 113.3 x 22.5 x 41.35 mm

Largeur: 113.3 mm

Hauteur: 22.5 mm

Profondeur: 41.35 mm

Contenu: 1 pc(s)

Type d'emballage: Piece

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3580277 Phoenix Contact 2920829 CT 10-2/2-GS/3E-110AC Magasin Protection anti-surtension pour: réseau (LSA) 5 kA Piece 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3580277 Phoenix Contact 2920829 CT 10-2/2-GS/3E-110AC Magasin Protection anti-surtension pour: réseau (LSA) 5 kA Piece 1 pc(s)

Description

Magasin de protection grossière LSA-PLUS pour 10 fils doubles, équipé de 10 évaporateurs de gaz à trois électrodes.

Ce texte a été traduit par une machine.

Avertissement

Composant de sécurité - installation uniquement par une personne qualifiée

Description

Magasin de protection grossière LSA-PLUS pour 10 fils doubles, équipé de 10 évaporateurs de gaz à trois électrodes.

Ce texte a été traduit par une machine.
