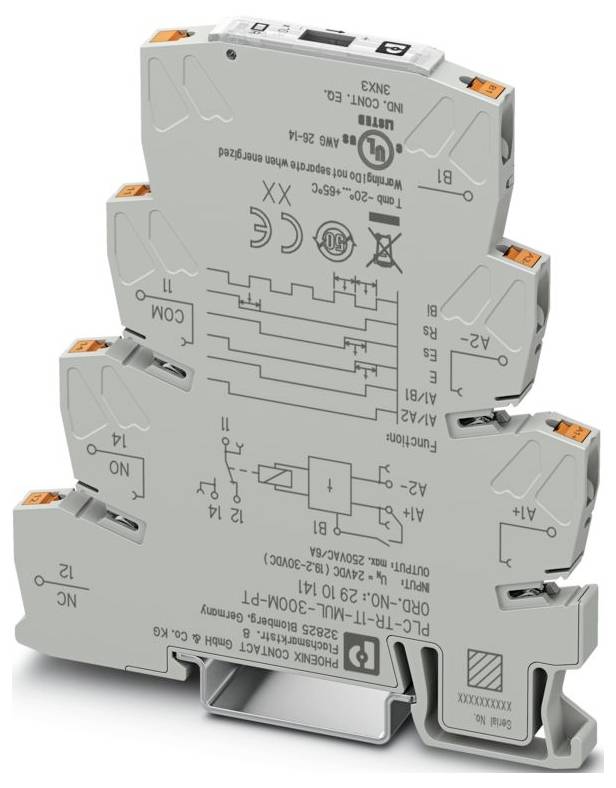

Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT Relais temporisé multifonction 24 V/DC 1 pc(s) Plage temporelle: 0.1 s - 3
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais temporisé
Modèle
multifonction
Fonctions
Délai de temporisation réglable
Tension de fonctionnement
24 V/DC
Fiche technique (PDF)
155 pièce(s)
Nombre
Total (CHF 70.26 / pièce(s))
CHF 70.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 14
- Largeur : 6,2 mm
- Hauteur : 80 mm
- Profondeur : 86 mm
- Couleur : gris (RAL 7042)
- Classe inflammabilité conformément à la norme UL94 : V0
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -20 °C ... 65 °C.
- Température ambiante (stockage/transport) : -25 °C ... 80 °C
- Altitude: ≤ 2000 m
- Normes/réglementations: IEC 61812-1; IEC 60947-5-1
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 15 % ... 85 %
- Désignation Raccord : potentiel, bornes A1-B1
- Longueur de section dénudée : 8 mm
- Position de montage: indifférente
- Étiquette : UL/C-UL Listed UL 508
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Mode de fonctionnement : 100 % ED
- CE : CE
- PLAGE DE TENSION D'ENTRÉE: 24 V C.C. (19,2 V C.C. ... 30 V C.C.)
- Puissance nominale absorbée : 0,45 W (à 24 V c.c.)
- Consignes de montage : sur rail standard NS 35 selon EN 60715
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Rayonnement perturbateur : rayonnement perturbateur
- Résistance aux interférences : EN 61000-6-2
- Tension de commutation maximale : 250 V c.a.
- Affichage de l'état : LED verte (Power) ; LED jaune (relais actif)
- Version contact : 1 changeur sans potentiel
- Tension d'isolation nominale : 300 V c.a.
- Tension nominale : 6 kV
- Commutation : commutation
- Durée de vie mécanique : 2 x 107 jeux de commutation
- Puissance d'arrêt (charge ohmique) maximale : 1500 VA (6 A/250 V c.a.)
- Durée de vie électrique : 2 x 105 jeux de commutation
- Fusible de sortie : 6,3 A (rapide)
- Temps de préparation : 50 ms
- Répétabilité : ≤ 0,5 % (à partir de la valeur finale de l'échelle)
- Type de matériau isolant boîtier : polyamide PA, auto-extinguible
- Plage de réglage Temps: 0,1 s ... 300 min (4 plages de temps)
- Précision de réglage : ≤ 2,5 % (à partir de la valeur de fin d'échelle)
- Fiscalité : Impôts
- Longueur de l'impulsion de commande : ≥ 50 ms
- Type d'emballage
Piece
- Type de produit
Relais temporisé
- Type
PLC-TR-1T-MUL-300M-PT
- Modèle
multifonction
- Connexion
Raccordement à ressort Push-In
- Fonctions
Délai de temporisation réglable
- Tension de fonctionnement
24 V/DC
- Tension de fonctionnement min.
19.2 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
19.2 - 30 V/DC
- Type de contact
1 inverseur (RT)
- Tension de contact (max.)
250 V/AC
- Puissance de coupure max.
1500 VA
- Plage temporelle (min.)
0.1 s
- Plage temporelle (max.)
300 min
- Température min.
-20 °C
- Température max.
65 °C
IP20
- Largeur
6.2 mm
- Hauteur
80 mm
- Profondeur
86 mm
- Dim.
(l x H x P) 6.2 x 80 x 86 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT Relais temporisé multifonction 24 V/DC 1 pc(s) Plage temporelle: 0.1 s - 3
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT Relais temporisé multifonction 24 V/DC 1 pc(s) Plage temporelle: 0.1 s - 3
Description
Relais temporel multifonction de conception particulièrement étroite avec 4 fonctions, plage de temps réglable (0,1 s à 300 min), 1 changeur, connecteur Push-In
