Phoenix Contact 2909908 PTCB E1 24DC/6A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Disjoncteur de protection
Modèle
Disjoncteur électronique
Connexion
Push-In
Type de contact
1 NO (T)
Couleur
gris (signalisation)
Fiche technique (PDF)
2387 pièce(s)
Nombre
Total (CHF 33.26 / pièce(s))
CHF 35.24
-6 %
CHF 33.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de inflammabilité UL 94 : V-0
- Type de montage : rail support : 35 mm
- Nombre de pôles: 1.
- Indice de protection: III
- Forme : module de rail porteur monobloc
- Type de fusible : électronique
- Tension nominale : 0,5 kV
- Tension de fonctionnement : 18 V/DC 30 V DC
- Tension de mesure : 24 V DC
- Courant nominal EN : 24 A DC (courant total en entrée)
- Élément Fail-Safe : 15 A DC
- Degré d'efficacité : 99 %
- Courant de repos I0 : type. 12 ma
- Puissance dissipée : type. 0,3 W (au ralenti)
- Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit)
- Température : 21 A (courant total à 60 °C)
- Type de déclenchement : E (électronique)
- Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée
- Résistance à la tension : max. 35 V DC (circuit de charge)
- Cas de tension : 0,1 V (à 6 A)

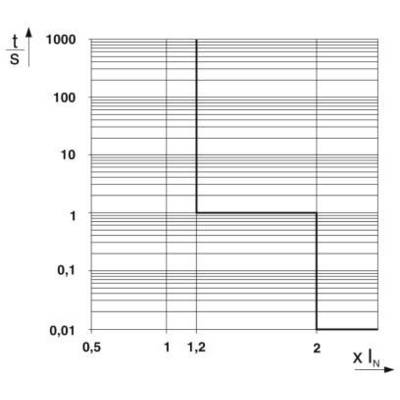

- Durée d'arrêt du circuit de charge : ≤ 10 ms (>en cas de court-circuit 2,0 x IN)
- Section de conducteur rigide : 0,2 mm²... 4 mm²
- Section de conducteur AWG: 24... 14
- Section de conducteur flexible avec Embout de câble avec Manchon en plastique : 0,2 mm²... 2,5 mm²
- Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,2 mmm²... 2,5 mm²
- TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC
- Courant de fonctionnement DC : 100 ma DC
- Type de produit
Disjoncteur de protection
- Modèle
Disjoncteur électronique
- Connexion
Push-In
- Type de contact
1 NO (T)
- Couleur
gris (signalisation)
- Température min.
+60 °C
- Température max.
-30 °C
IP20

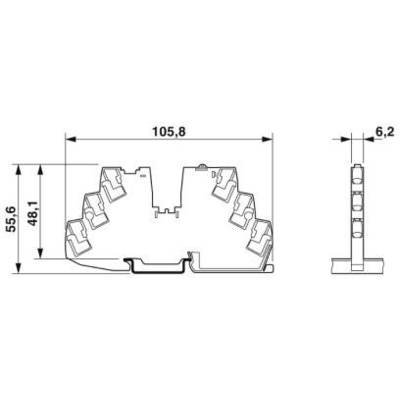

- Longueur
55.6 mm
- Largeur
6.2 mm
- Hauteur
105.8 mm
- Contenu
1 pc(s)
- Type
PTCB E1 24DC/6A NO
- Dim.
(L x l x H) 55.6 x 6.2 x 105.8 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2225785 Phoenix Contact 2909908 PTCB E1 24DC/6A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Fiche technique 2225785 Phoenix Contact 2909908 PTCB E1 24DC/6A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225785 Phoenix Contact 2909908 PTCB E1 24DC/6A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Description

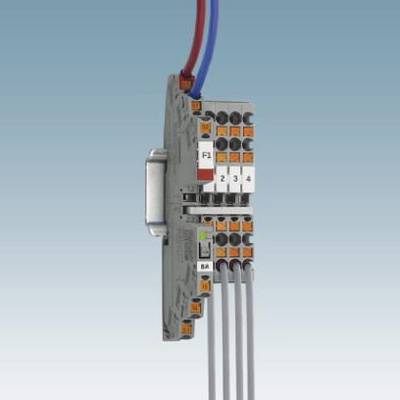

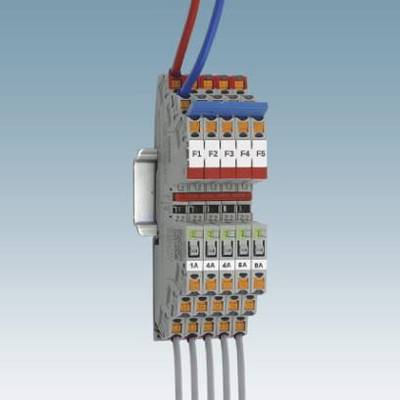

Les applications sont faciles à mettre en place car elles peuvent être pontées vers le programme de bornes en série CLIPLINE complet. Construction personnalisée pour une protection adaptée, en fonction de vos besoins.
