Name: Phoenix Contact 2909576 Alimentation rail DIN 24 V 2.5 A 60 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2141050
Availability: BackOrder

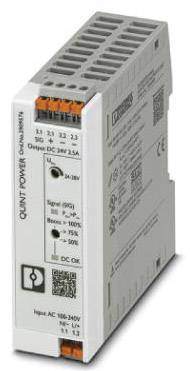

Composant électronique 'QUINT POWER', un bloc d'alimentation de Phoenix Contact, affichant les entrées et sorties à gauche et les spécifications techniques à droite.

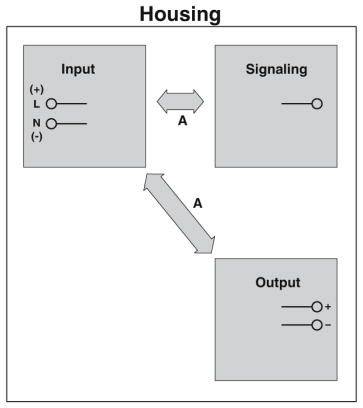

Schéma de branchement avec trois composants : 'Input' avec L, N, (-), 'Signaling' avec un point, et 'Output' avec +, -. Deux flèches indiquent les connexions.

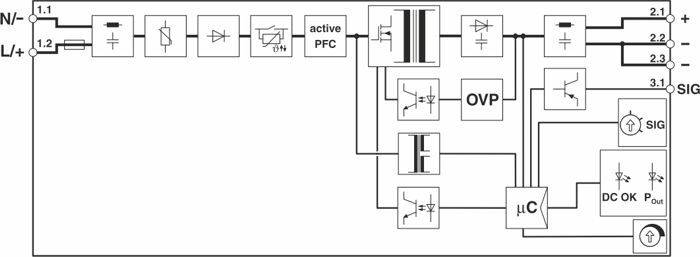

'Schéma de circuit d'une alimentation avec correction active du facteur de puissance (PFC), protection contre les surtensions (OVP) et microcontrôleur (µC).'

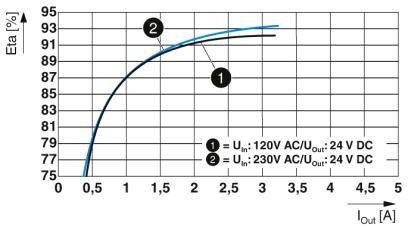

Le diagramme montre la courbe de rendement d'un bloc d'alimentation. Axe des X : Courant de sortie 'I_out [A]'. Axe des Y : Rendement 'Eta [%]'. Deux courbes, 1 : U_in 120V, 2 : U_in 230V.

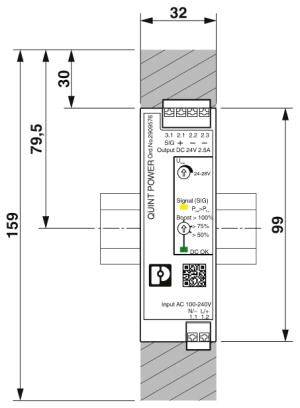

Un module d'alimentation à découpage de 32 x 159 mm, entrée AC 100-240V, sortie DC 24V 2,5A, monté dans un boîtier.

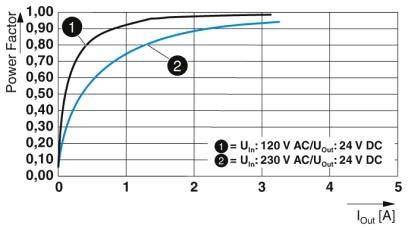

Diagramme montrant le facteur de puissance en fonction du courant de sortie (Iout en A). Comparaison des tensions d'entrée de 120V (ligne 1) et 230V (ligne 2).

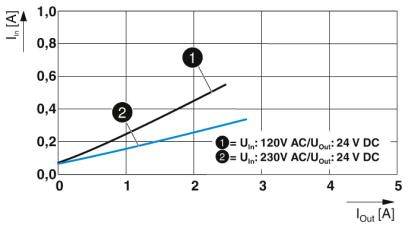

Le diagramme présente deux courbes sur un graphique I-in par rapport à I-out. Ligne 1 : 120V CA, Ligne 2 : 230V CA, tous deux avec une sortie de 24V CC.

1/7

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

pièce(s)

Total (CHF 113.95 / pièce(s))

CHF 113.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Résistance à la tension : 300 V/AC 30 s.
Longueur de dénudage : 10 mm
CONSOMMATION DE COURANT : 0,85 A (100 V/AC), 0,7 A (120 V/AC), 0,39 A (230 V/AC), 0,37 A (240 V/AC)
Puissance nominale : 71 va

Modèle: Montage sur profilé support/rack

Tension d'entrée nominale: AC 100-240V

Type de produit: Alimentation rail DIN

Tension d'entrée (min.): 100 V/AC

Tension de sortie: 24 V/DC

Tension d'entrée: 100 VAC à 1 500 V/AC

Tension d'entrée (max.): 240 V/AC

Courant de sortie (max.): 2.5 A

Courant de sortie (max.) - arrondi: 2.5 A

: 60 W

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Tension de sortie (nom.): 24 V

Connexion: Push-In

Dim.: (L x l x H) 90 x 32 x 106 mm

Poids: 0.244 kg

Tension de sortie maximale: 24 V/DC

Tension de sortie minimale: 24 V

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2909576

Contenu: 1 pc(s)

MTBF: 1347000 h

Spécificités: tension de sortie réglable

Largeur: 32 mm

Hauteur: 106 mm

Longueur: 90 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: QUINT4-PS/1AC/24DC/2.5/PT

Rendement: 92.6 %

UKCA: oui
