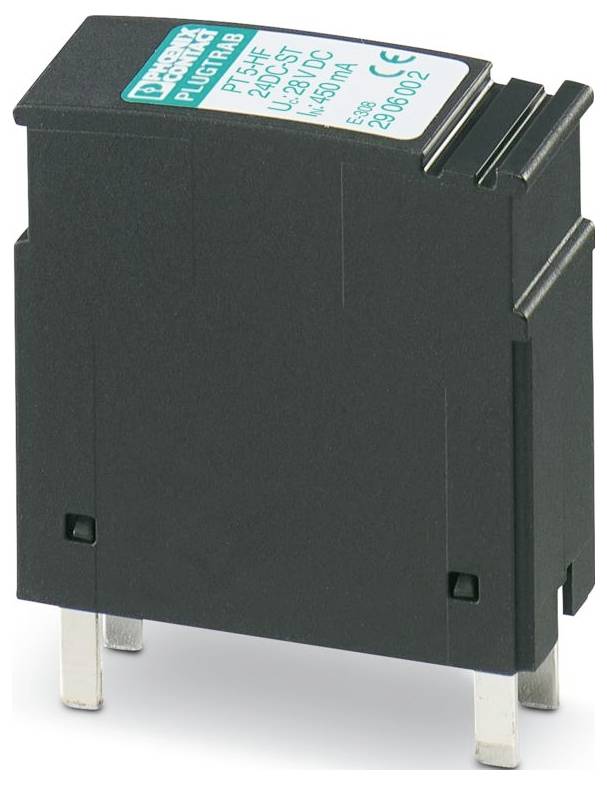

Photo non contractuelle
Phoenix Contact 2906002 PT 5-HF-24DC-ST Parasurtenseur 20 kA 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 149.95 / pièce(s))
CHF 149.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PLUGTRAB PT
- CLASSE D'ESSAI CEI: C1;C2;C3;D1
- Format : fiche
- Nombre de pôles : 5
- Message Protection contre les surtensions défectueux : Aucun
- TENSION NOMINALE ONU : 24 V C.C.
- Type de raccordement : raccord à vis (en liaison avec l'élément de base)
- Filetage à vis : m3
- Couple de serrage : 0,8 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 17,7 mm
- Hauteur : 45 mm
- Profondeur : 52 mm
- Unité de division: 1 TE
- Couleur : noir (RAL 9005)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau du boîtier : PA 6.6
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Sens d'action : Line Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground en option
- Tension continue maximale UC : 28 V c.c.
- Courant assigné : 450 mA (45 °C)
- Courant de fonctionnement IC en UC : ≤ 5 µA
- Courant conducteur de protection IPE : ≤ 5 µA (avec PT 2X2-BE) ;≤ 1 µA (avec PT 2X2+F-BE)
- Courant de décharge d'impulsion Iimp (10/350) µs: 2,5 kA (avec PT 2X2-BE);2,5 kA (avec PT 2X2+F-BE)
- Courant de décharge total iTotal (8/20) µs: 20 kA
- Niveau de protection Up (veine): ≤ 150 V (C1 - 1 kV / 500 A);≤ 165 V (C2 - 10 kV / 5 kA);≤ 450 V (C2 - 10 kA);≤ 50 V (C3 - 25 A)
- Niveau de protection Up (terre de veine): ≤ 150 V (C1 - 1 kV / 500 A);≤ 700 V (C1 - 1 kV / 500 A avec PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 5 kA) ;≤ 450 V (C2 - 10 kV / 5 kA avec PT 2X2+F-BE);≤ 900 V (C2 - 10 kA);≤ 1000 V (C2 - 10 KA AVEC PT 2X2+F-BE);≤ 50 V (C3 - 25 A);≤ 800 V (C3 - 25 A AVEC PT 2X2+F-BE)
- Capacité (fil) : type. 23 pF
- Résistance par chemin : 2,2 Ω ±10 %
- Présécurité requise maximum : 500 mA (T)
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m (amsl)
- Normes/réglementations : IEC 61643-21/A2
- Référence : 2012
- Type de montage : sur élément de base
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Couples de fils par module: 2
- Courant de choc nominal en µs (8/20) (veine-terre) : 10 kA (avec PT 2X2+F-BE) ; 10 kA (avec PT 2X2-BE)
- Temps de réponse TA (veine-terre): ≤ 500 ns
- Courant de choc nominal en µs (8/20) (veine): 10 kA
- Temps de réponse TA (veine-veine): ≤ 500 ns
- Amortissement d'insertion AE, sym. : Type. 0,3 dB (≤ 13 MHz / 100 Ω)
- Courant nominal Ian (10/1000)µs (veine): 25 A
- Niveau de protection Up (masse de signal de fil): ≤ 150 V (C1 - 1 kV / 500 A);≤ 150 V (C1 - 1 kV / 500 A avec PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 5 kA) ;≤ 450 V (C2 - 10 kV / 5 kA avec PT 2X2-BE);≤ 165 V (C2 - 10 kA);≤ 450 V (C2 - 10 KV / 5 KA AVEC PT 2X2-BE);≤ 50 V (C3 - 25 A);≤ 50 V (C3 - 25 A AVEC PT 2X2-BE)
- Fréquence limite fg (3 dB), sym. Dans le système 100 Ω: Type. 70 MHz
- Type de produit
Parasurtenseur
- Courant de fuite
20 kA
- Tension nominale
24 V/DC
- Modèle
Connecteur mâle
IP20
- Référence fabricant
2906002
- Dim.
(l x H x P) 17.7 x 45 x 52 mm
- Largeur
17.7 mm
- Hauteur
45 mm
- Profondeur
52 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Parasurtenseur 20 kA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Parasurtenseur 20 kA 1 pc(s)
Description
Prise de protection PT avec circuit de protection HF pour 4 fils de signal. Tension nominale : 24 V/DC
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
