Name: Phoenix Contact 2905813 ETD-BL-1T-230 Relais temporisé multifonction 1 pc(s) Plage temporelle: 50 ms - 1 h 1 inverseur (
Brand: Phoenix Contact
SKU: 3579836
Availability: BackOrder

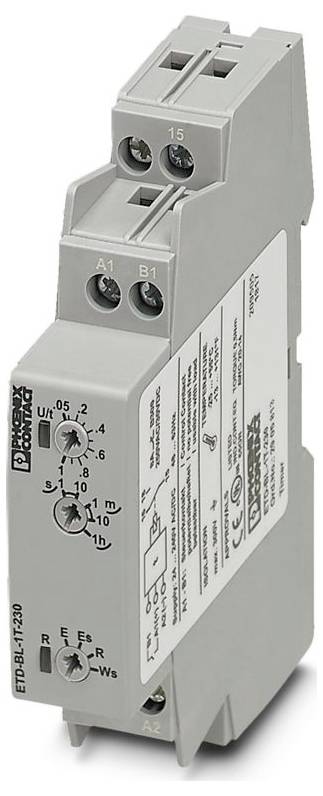

Un relais Phoenix Contact gris avec plusieurs bornes à vis et cadrans ajustables, utilisé pour le contrôle et la gestion des circuits électriques.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais temporisé

Modèle

multifonction

Tension de fonctionnement min.

24 V DC/AC

Tension de fonctionnement max.

240 V DC/AC

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 73.95 / pièce(s))

CHF 73.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de raccordement: borne à vis
Couple de serrage : 1 Nm ... 1 Nm
Section de conducteur flexible: 0,5 mm² ... 2,5 mm²
Section conducteur rigide: 0,5 mm² ... 2,5 mm²
Section de conducteur AWG: 20 ... 14
Largeur : 17,5 mm
Hauteur : 89,5 mm
Profondeur : 65,5 mm
Couleur : gris (RAL 7042)
Classe inflammabilité conformément à la norme UL94 : V0
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -25 °C ... 55 °C
Température ambiante (stockage/transport) : -25 °C ... 70 °C
Normes/réglementations: EN 50178
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 2
Humidité admissible (fonctionnement): 15 % ... 85 %
Fréquence nominale : 48 Hz... 63 Hz
Désignation Raccord : potentiel, bornes A1-B1
Longueur de section dénudée : 8 mm
Position de montage: indifférente
Étiquette : UL 508 Listed
UL, États-Unis / Canada: UL, États-Unis / Canada
Mode de fonctionnement : 100 % ED
CE : CE
Certificat : conforme à l'UKCA
PLAGE DE TENSION D'ENTRÉE : 24 V C.A./C.C. ... 240 V C.A./C.C. -15 % ... +10 %
Puissance nominale : 4 VA
Fonction : E : Retard de mise sous tension ; Rs : Retard de marche arrière avec contact de commande ; ES : Retard de mise sous tension avec contact de commande ; WS : essuyage sous tension avec contact de commande
Consignes de montage : sur rail standard NS 35 selon EN 60715
Compatibilité électromagnétique: Conformité à la directive CEM
Directive basse tension : conformité à la directive NS
Rayonnement perturbateur : rayonnement perturbateur
Résistance aux interférences : EN 61000-6-2
Tension de commutation maximale : 250 V c.a. (selon IEC 60664-1)
Affichage de l'état : LED verte (Power) ; LED jaune (relais actif)
Isolation : isolation de base
Version contact : 1 changeur sans potentiel
UKCA: UKCA
Commutation : commutation
Durée de vie mécanique : 15 x 106 jeux de commutation
Puissance d'arrêt (charge ohmique) maximale: 1250 VA (5 A / 250 V c.a.)
Durée de vie électrique : 1 x 105 jeux de commutation
Fusible de sortie : 5 A (rapide)
Temps de préparation : 100 ms
Précision de base: ± 1 % (de la valeur de fin d'échelle)
Répétabilité : ≤ 0,5 % ±5 ms
Plage de temps de réglage: 50 ms ... 1 h (5 plages de temps)
Précision de réglage : ≤ 5 % (à partir de la valeur de fin d'échelle)
Fiscalité : Impôts
Longueur de l'impulsion de commande : ≥ 50 ms (DC) ;≥ 100 ms (AC)
Tension d'essai Enroulement de relais/contact de relais : 4 kV
Coefficient de température typique : ≤ 0,01 %/K
Indice de protection (boîtier) : IP40 (boîtier)
Indice de protection (bornes de raccordement) : IP20 (bornes de raccordement)

Type d'emballage: Piece

Type de produit: Relais temporisé

Type: ETD-BL-1T-230

Modèle: multifonction

Connexion: raccord à vis

Tension de fonctionnement min.: 24 V DC/AC

Tension de fonctionnement max.: 240 V DC/AC

Tension de fonctionnement: 24 - 240 V DC/AC

Type de contact: 1 inverseur (RT)

Tension de contact (max.): 250 V/AC

Puissance de coupure max.: 1250 VA

Plage temporelle (min.): 50 ms

Plage temporelle (max.): 1 h

Température min.: -25 °C

Température max.: 55 °C

Longueur: 65.5 mm

Largeur: 17.5 mm

Hauteur: 89.5 mm

Profondeur: 65.5 mm

Dim.: (L x l x H) 65.5 x 17.5 x 89.5 mm

Contenu: 1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 Relais temporisé multifonction 1 pc(s) Plage temporelle: 50 ms - 1 h 1 inverseur (

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 Relais temporisé multifonction 1 pc(s) Plage temporelle: 50 ms - 1 h 1 inverseur (

Description

Relais temporel multifonctionnel compact avec 4 fonctions et une plage de temps réglable (50 ms - 1 h), avec raccord vissé, 1 changeur

Ce texte a été traduit par une machine.

Description

Relais temporel multifonctionnel compact avec 4 fonctions et une plage de temps réglable (50 ms - 1 h), avec raccord vissé, 1 changeur
