Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Parafoudre combiné 1 pc(s)
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

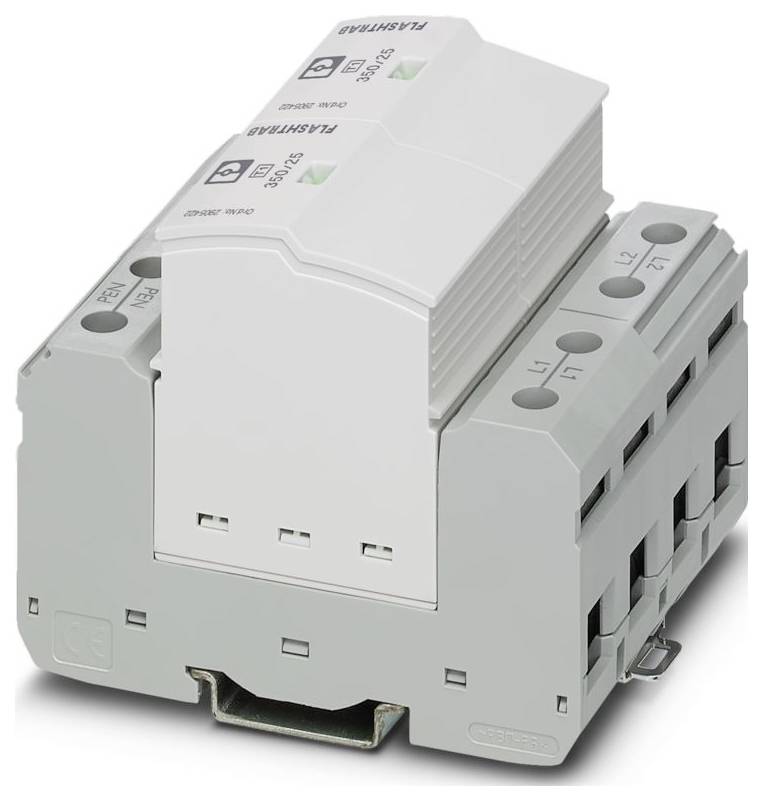

Un dispositif électronique modulaire de couleur grise avec plusieurs emplacements et étiquettes monté sur un rail DIN, utilisé pour la protection des circuits ou le contrôle.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 539.95 / pièce(s))

CHF 539.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : SEC Family
CLASSE D'ESSAI CEI: I / II;I;T1 / T2;T1
Forme : module de rail support enfichable en deux parties
Nombre de pôles: 2
Message Protection contre les surtensions défectueux : optique, contact de télécommunication
TENSION NOMINALE ONU : 240/415 V C.A. (TN-C)
Affichage / Télécommunication : Affichage / Télécommunication
Fonction de commutation : changeur
Type de raccordement : raccord emboîté/vissé via COMBICON
Filetage à vis : m2
Couple de serrage : 40 lbf-in.
Section de conducteur flexible: 0,14 mm² ... 1,5 mm²
Section conducteur rigide: 0,14 mm² ... 1,5 mm²
Section de conducteur AWG: 3 ... 2
Largeur : 71,2 mm
Hauteur : 95,2 mm
Profondeur : 74,5 mm
Unité de division: 4 TE
Classe inflammabilité conformément à la norme UL94 : V-0
Boîtier de matériau : PA 6.6-FR 20 % GF;PBT-FR
Données mécaniques : données mécaniques
Panneau latéral ouvert : Non
Sens d'action : 2L-PEN
Tension continue maximale UC : 350 V c.a.
Courant de choc nominal en µs (8/20): 25 kA
Courant de décharge total iTotal (10/350) µs: 50 kA
Temps de réponse TA: ≤ 100 ns
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (uniquement en cas d'utilisation de tous les points de serrage)
Température ambiante (fonctionnement): -40 °C ... 80 °C
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m (amsl)
Normes/réglementations: EN 61643-11
Référence : 2012
Type de montage : rail support : 35 mm
EN TYPE: T1 / T2;T1
SYSTÈME D'ALIMENTATION ÉLECTRIQUE IEC: TN-C
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 2
Fréquence nominale FN : 50 Hz (60 Hz)
Valeur CTI du matériau: 600
MATIÈRE ISOLANTE: PA6.6-FR 20% GF;PBT-FR
Groupe de matériaux: I
SENTIERS DE PROTECTION : L-L;L-G
Courant de décharge maximal Imax (8/20) µs: 50 kA
Courant de foudre (10/350) µs, charge : 12,5 As
Courant de foudre (10/350) µs, énergie spécifique : 160 kJ/Ω
Courant d'essai de foudre (10/350) µs, valeur de crête de courant Iimp: 25 kA
Capacité d'extinction du courant suivant IFI: 100 kA (264 V c.a.)
Niveau de protection Up: ≤ 1,5 kV
Tension résiduelle Ures : ≤ 1,5 kV (à IN)
Tension de choc de réponse à 6 kV (1,2/50) µs: ≤ 1,5 kV
Comportement TOV à UT: 415 V c.a. (5 s / mode withstand);457 V c.a. (120 min / mode sans condition)
Humidité admissible (fonctionnement): 5 % ... 95 %
Choc (fonctionnement) : 30g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (fonctionnement): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
Spécifications UL : Spécifications UL
Système de distribution d'énergie: Delta;Wye;Split Phase
Fréquence nominale : 50/60 Hz
Type SPD : 2CA
Désignation du connecteur : contact de télécommunication défectueux
Tension de fonctionnement : 125 V/AC
Courant de fonctionnement : 10 mA AC ... 1 A C.A. ; 1 A C.C. (30 V C.C.)
Longueur de section dénudée : 7 mm
Contact de télécommunication défectueux : contact de télécommunication défectueux
Courant de charge nominale IL : 50 A
Résistance aux courts-circuits ISCCR : 100 kA (264 V c.a.)
Présécurité maximale pour le câblage de passage V‑: 125 A (gG)
Présécurité maximale pour le câblage par piqûre: 315 A (gG)
Tension continue maximale MCOV (L-G) : 350 V c.a.
TENSION NOMINALE : 240 V C.A. ; 240/415 V C.A. ; 120/240 V C.A.
Affichage UL / Télécommunication : Affichage UL / Télécommunication
COURANT DE FONCTIONNEMENT CA : 1 A C.A.
Données de connexion UL : données de connexion UL
Tension continue maximale MCOV (L-L) : 700 V c.a.
Général : général
Données techniques supplémentaires : données techniques supplémentaires
EN 61643-11: EN 61643-11
Couleur (fiche) : gris clair (RAL 7035)
Couleur (élément de base) : gris (RAL 7042)
Résistance aux courts-circuits (SCCR) : 50 kA
PROTECTION CONTRE LA TENSION NOMINALE VPR (L-L) : 2000 V
PROTECTION CONTRE LA TENSION NOMINALE VPR (L-G) : 1500 V
Courant de choc nominal en: 20 kA

Type de produit: Parafoudre combiné

Tension nominale: 240 V/AC
415 V/AC
120 V/AC

Modèle: Module de rail support enfichable en deux parties

: IP20

Référence fabricant: 2905416

Type: 1+2

Dim.: (l x H x P) 71.2 x 95.2 x 74.5 mm

Largeur: 71.2 mm

Hauteur: 95.2 mm

Profondeur: 74.5 mm

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Parafoudre combiné 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Parafoudre combiné 1 pc(s)

Description

Paratonnerre enfichable et sans courant de fuite, comm. Type 1 / Classe I, pour les réseaux d'alimentation en 2 phases avec PE et N combinés dans un seul conducteur (L1, L2, PEN).
