Name: Phoenix Contact 2904617 Alimentation rail DIN 24 V 20 A 480 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2140956
Availability: BackOrder

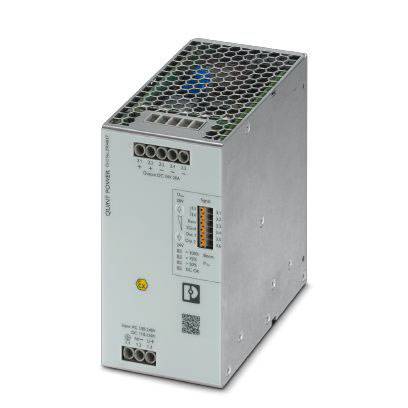

Un bloc d'alimentation gris, rectangulaire, avec une grille de ventilation en haut et plusieurs bornes de connexion à l'avant, doté d'un indicateur orange.

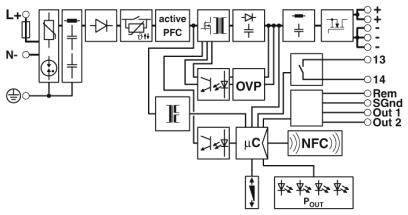

Schéma de câblage d'un dispositif électronique avec PFC active, OVP et NFC. Les connexions entre les composants sont clairement représentées.

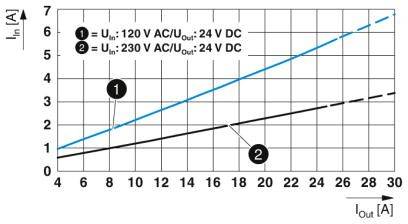

Le diagramme montre la relation de courant pour deux tensions. Ligne 1 : 120 V CA/24 V CC. Ligne 2 : 230 V CA/24 V CC. Axe des X : Courant de sortie [A], Axe des Y : Courant d'entrée [A].

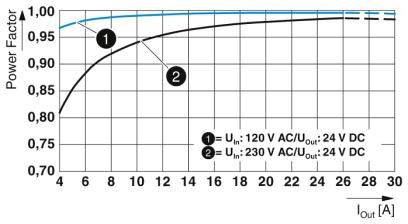

Le diagramme montre le facteur de puissance en fonction du courant de sortie pour deux tensions : 120 V CA, 230 V CA. Les deux courbes augmentent et se rapprochent de 0,95 à 1,0.

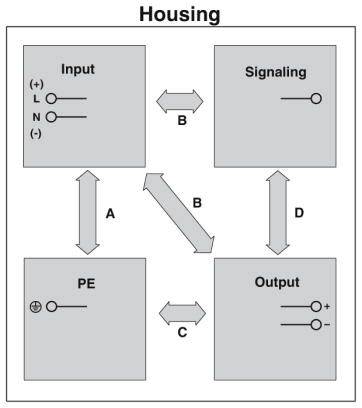

Schéma fonctionnel d'un système électronique : 'Input', 'Signaling', 'Output' et 'PE' sont reliés par les flèches A, B, C, D. Titre : 'Housing'.

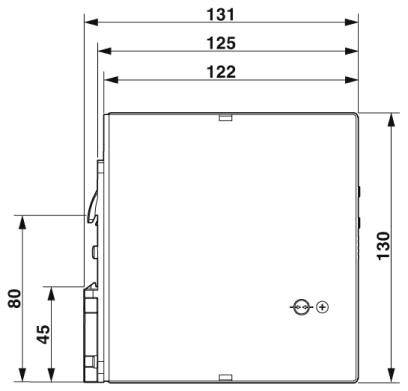

Vue latérale d'un boîtier rectangulaire avec les dimensions suivantes : largeur 131 mm, 125 mm et 122 mm, hauteur 130 mm, hauteur du bord inférieur 80 mm.

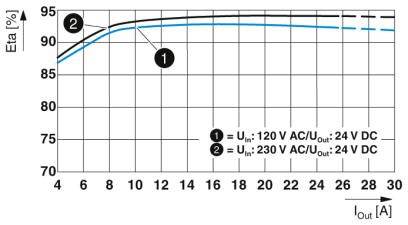

Le diagramme montre les courbes d'efficacité pour deux tensions (120V et 230V CA) avec une sortie de 24V CC, en fonction du courant de sortie (Iout) en ampères.

1/7

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

pièce(s)

Total (CHF 514.95 / pièce(s))

CHF 514.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Résistance à la tension : 300 V/AC 60 s.
Longueur de dénudage : 8 mm
CONSOMMATION DE COURANT : 6.8 A (100 V/AC), 5.5 A (120 V/AC), 2.8 A (230 V/AC), 2.7 A (240 V/AC)
Puissance nominale : 520 va

Tension d'entrée nominale: 100-240 V/AC

Type de produit: Alimentation rail DIN

Tension d'entrée (min.): 100 V/AC

Tension de sortie: 24 V/DC

Tension d'entrée: 100 VAC à 1 500 V/AC

Tension d'entrée (max.): 240 V/AC

Courant de sortie (max.): 20 A

Courant de sortie (max.) - arrondi: 20 A

: 480 W

Type de sortie (bloc d'alimentation): réglable

Tension de sortie (nom.): 24 V

Connexion: raccord à vis

Dim.: (L x l x H) 125 x 70 x 130 mm

Poids: 1.3 kg

Tension de sortie maximale: 24 V/DC

Tension de sortie minimale: 24 V

Température de fonctionnement (max.): +75 °C

Température de fonctionnement (max.) (déclassement): 70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -40 °C

Référence fabricant: 2904617

Contenu: 1 pc(s)

MTBF: 868000 h

Spécificités: tension de sortie réglable

Largeur: 70 mm

Hauteur: 130 mm

Longueur: 125 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: QUINT4-PS/1AC/24DC/20/+

Rendement: 94.2 %

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Ausgangstyp (Netzteile)

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 2320911 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Code produit :2209722

Livraison le mar. 10 novembre

Conrad Electronic

240 W

Steckbarer Schraubanschluss

264 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

10 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 493.95^*

Phoenix Contact 2902646 Hutschienen-Netzteil (DIN-Rail) 10 A 50 W Inhalt 1 St.

Code produit :2225461

Livraison le mar. 10 novembre

Conrad Electronic

50 W

Schrauben

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 201.95^*

Phoenix Contact 2902994 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 24 V 3.75 A 90 W Inhalt 1 St.

Code produit :2225477

Livraison le mar. 10 novembre

Conrad Electronic

90 W

Schrauben

264 V/AC

24 V

24 V/DC

Festspannung

100-240 V/AC

3.75 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 95.95^*

Phoenix Contact 2902995 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 48 V 1.25 A 60 W Inhalt 1 St.

Code produit :2140996

Livraison le mar. 10 novembre

Conrad Electronic

60 W

Schrauben

264 V/AC

48 V

48 V/DC

Festspannung

100-240 V/AC

1.25 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 71.95^*

Phoenix Contact 2903002 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 15 V 6.67 A 100 W Inhalt 1 St.

Code produit :2141057

Livraison le mar. 10 novembre

Conrad Electronic

100 W

Schrauben

264 V/AC

15 V

15 V/DC

Festspannung

100-240 V/AC

6.67 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Phoenix Contact 2903144 Hutschienen-Netzteil (DIN-Rail) 24 V 5 A 120 W Inhalt 1 St.

Code produit :2225478

Livraison le mar. 10 novembre

Conrad Electronic

120 W

Push-In-Klemme

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 131.95^*

Phoenix Contact 2903145 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Code produit :2225479

Livraison le mar. 10 novembre

Conrad Electronic

240 W

Push-In-Klemme

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

10 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 217.95^*

Phoenix Contact 2903147 Hutschienen-Netzteil (DIN-Rail) 24 V 3 A 72 W Inhalt 1 St.

Code produit :2225480

Livraison le mar. 10 novembre

Conrad Electronic

72 W

Push-In-Klemme

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

3 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Phoenix Contact 2903156 Hutschienen-Netzteil (DIN-Rail) 40 A 960 W Inhalt 1 St.

Code produit :2225481

Livraison le mar. 10 novembre

Conrad Electronic

960 W

Push-In-Klemme

500 V/AC

24 V/DC

Einstellbar

400 - 500 V/AC

40 A

400 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 487.95^*

Phoenix Contact 2903157 Hutschienen-Netzteil (DIN-Rail) 12 V 5 A 60 W Inhalt 1 St.

Code produit :2225482

Livraison le mar. 10 novembre

Conrad Electronic

60 W

Push-In-Klemme

240 V/AC

12 V

12 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2140956 Phoenix Contact 2904617 Alimentation rail DIN 24 V 20 A 480 W Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2140956 Phoenix Contact 2904617 Alimentation rail DIN 24 V 20 A 480 W Contenu 1 pc(s)

Description

La technologie SFB déclenche sélectivement les disjoncteurs de ligne standard, les consommateurs connectés en parallèle continuent de travailler. - La surveillance préventive du fonctionnement permet un signal des états de marche critiques avant que des pannes ne surviennent. - Les seuils de signalisation et les courbes caractéristiques réglables via l'interface NFC permettent d'optimiser la disponibilité du système. - Extension facile de l'installation grâce au Boost statique, démarrage des charges lourdes grâce au Boost dynamique - Immunité élevée grâce à l'éclateur à gaz intégré et plus de 20 millisecondes d'autonomie en cas de coupure secteur. Design robuste grâce au boîtier métallique et à la plage de température comprise entre - 40 °C et + 70 °C. Utilisable dans le monde entier grâce à une entrée large gamme et un pack d'homologation international.

Ce texte a été traduit par une machine.
