Name: Phoenix Contact 2904610 Alimentation rail DIN 5 A 240 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2141011
Availability: BackOrder

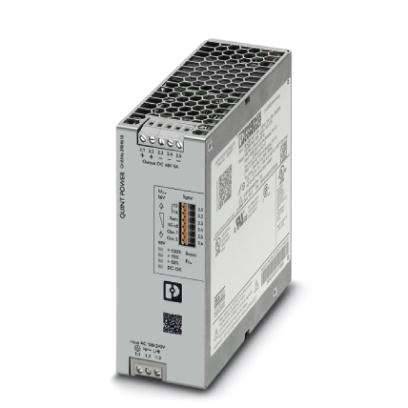

Un boîtier métallique avec des fentes de ventilation, probablement un appareil électronique ou un bloc d'alimentation. Des connexions et une étiquette technique sont visibles.

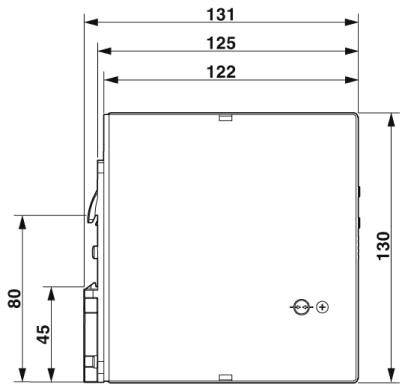

Dessin technique d'un boîtier rectangulaire avec les dimensions suivantes : largeur 131, 125, 122 mm et hauteur 130 mm. Hauteur latérale 80 mm, profondeur 45 mm.

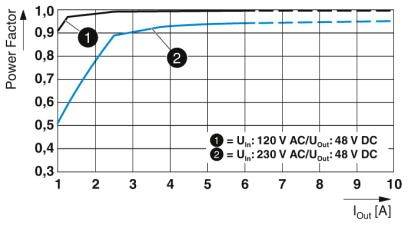

Le diagramme montre le facteur de puissance en fonction du courant de sortie (Iout). Deux courbes : 120V CA (1), 230V CA (2). Les deux augmentent rapidement jusqu'à 0,95.

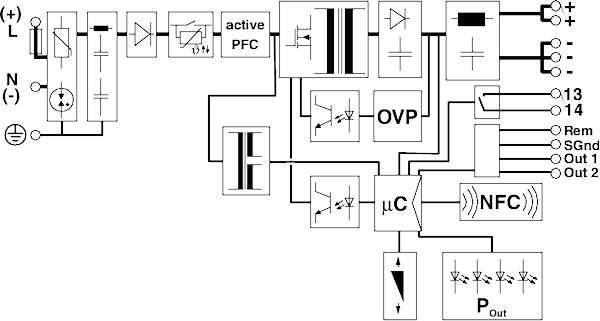

Schéma de câblage d'un module d'alimentation avec correction active du facteur de puissance (PFC), protection contre les surtensions (OVP) et microcontrôleur (μC). Options de sortie pour Rem, SGnd, Out 1 et Out 2.

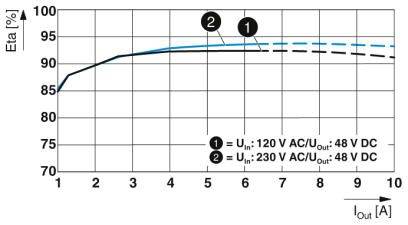

Diagramme montre la courbe d'efficacité d'un bloc d'alimentation. Axes : Efficacité en pourcentage, Courant en ampères. Deux courbes : 120 V AC et 230 V AC.

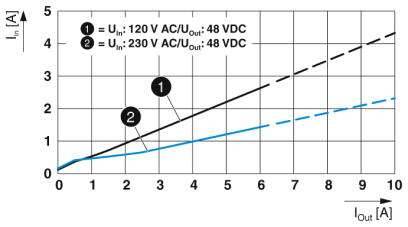

Le diagramme montre une courbe des intensités d'entrée (I_in) et de sortie (I_out). Deux courbes : 1 à 120 V CA/48 V CC, 2 à 230 V CA/48 V CC.

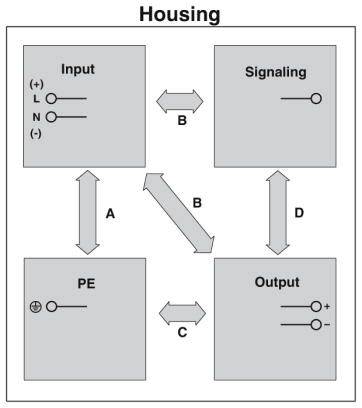

Boîtier de commande : Entrée en haut, Signalisation à droite, Sortie en bas, PE à gauche. Flèches indiquant les connexions : A, B, C, D.

1/7

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 341.95 / pièce(s))

CHF 341.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Résistance à la tension : 300 V/AC 60 s.
Longueur de section dénudée : 6.5 mm
CONSOMMATION DE COURANT : 3.4 A (100 V/AC), 2.8 A (120 V/AC), 1.5 A (230 V/AC), 1.5 A (240 V/AC)
Puissance nominale : 271 va

Tension d'entrée nominale: 100-240 V/AC

Type de produit: Alimentation rail DIN

Tension d'entrée (min.): 100 V/AC

Tension de sortie: 48 V/DC V/DC

Tension d'entrée: 100 VAC à 1 500 V/AC

Tension d'entrée (max.): 240 V/AC

Courant de sortie (max.): 5 A

Courant de sortie (max.) - arrondi: 5 A

: 240 W

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Connexion: raccord à vis

Dim.: (L x l x H) 125 x 50 x 130 mm

Poids: 1 kg

Tension de sortie maximale: 48 V/DC

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2904610

Contenu: 1 pc(s)

MTBF: 1242000 h

Spécificités: tension de sortie réglable

Largeur: 50 mm

Hauteur: 130 mm

Longueur: 125 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: QUINT4-PS/1AC/48DC/5

Rendement: 93.5 %

UKCA: oui
