Name: Phoenix Contact 2904599 Alimentation rail DIN 24 V 3.8 A 90 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2141035
Availability: BackOrder

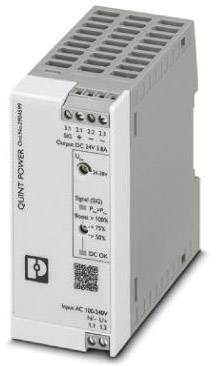

Alimentation industrielle en boîtier avec marquages : 'QUINT POWER', Entrée : AC 100-240V, Sortie : DC 24V/5A. Contient des indicateurs de statut.

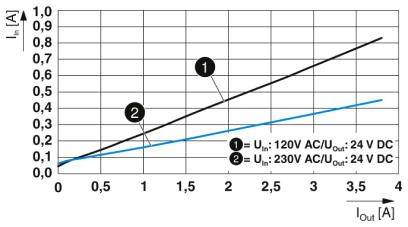

Le diagramme montre les courbes de courant : Noir pour Uin=120V AC/24V DC, Bleu pour Uin=230V AC/24V DC. Les deux montrent une augmentation de Iin à Iout.

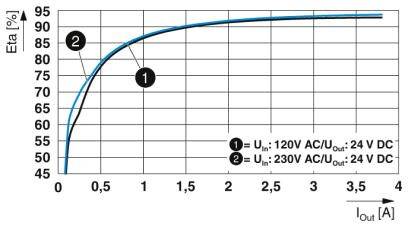

Le diagramme montre la courbe d'efficacité d'un bloc d'alimentation. Deux courbes : (1) U_in : 120V, U_out : 24V et (2) U_in : 230V, U_out : 24V. L'efficacité augmente avec la charge croissante.

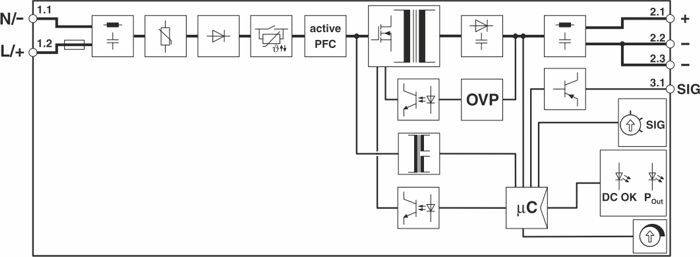

'Schéma bloc d'un bloc d'alimentation avec PFC active, OVP et microcontrôleur. Illustre les chemins de courant et les composants pour la sécurité électrique.'

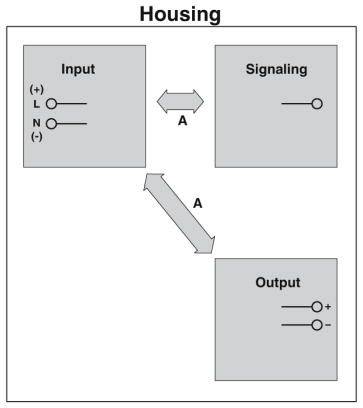

Schéma d'un plan de câblage électrique : Entrée avec (+/-) et 'L', 'N' ; Signalisation entre l'entrée et la sortie ; Sortie avec '+/-'.

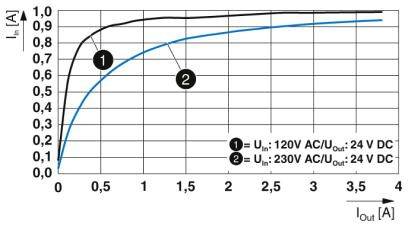

Le diagramme montre l'intensité du courant (I_in) en fonction du courant de sortie (I_out) pour deux tensions : 120 V et 230 V. Les deux courbes augmentent jusqu'à 1 A.

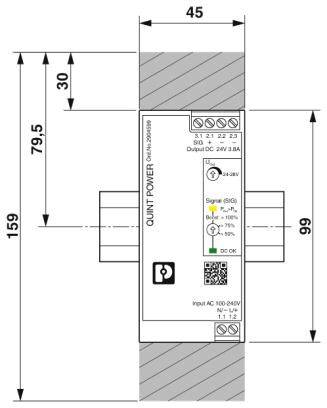

Illustration d'un module d'alimentation électrique avec ses spécifications techniques et dimensions ; hauteur 159 mm, largeur 45 mm.

1/7

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

pièce(s)

Total (CHF 137.95 / pièce(s))

CHF 155.95

-12 %

CHF 137.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Résistance à la tension : 300 V/AC 30 s.
Longueur de dénudage : 8 mm
CONSOMMATION DE COURANT : 1 A (100 V/AC), 0,83 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Puissance nominale : 104 va

Modèle: Montage sur profilé support/rack

Tension d'entrée nominale: 100-240 V/AC

Type de produit: Alimentation rail DIN

Tension d'entrée (min.): 100 V/AC

Tension de sortie: 24 V/DC

Tension d'entrée: 100 VAC à 1 500 V/AC

Tension d'entrée (max.): 240 V/AC

Courant de sortie (max.): 3.8 A

Courant de sortie (max.) - arrondi: 3.8 A

: 90 W

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Tension de sortie (nom.): 24 V

Connexion: raccord à vis

Dim.: (L x l x H) 90 x 45 x 99 mm

Poids: 0.296 kg

Tension de sortie maximale: 24 V/DC

Tension de sortie minimale: 24 V

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2904599

Contenu: 1 pc(s)

MTBF: 1272000 h

Spécificités: tension de sortie réglable

Largeur: 45 mm

Hauteur: 99 mm

Longueur: 90 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: QUINT4-PS/1AC/24DC/3.8/SC

Rendement: 93.7 %

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Ausgangstyp (Netzteile)

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 2904599 Hutschienen-Netzteil (DIN-Rail) 24 V 3.8 A 90 W Inhalt 1 St.

Code produit :2141035

Livraison le mar. 10 novembre

Conrad Electronic

Ce produit

90 W

Schrauben

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

3.8 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 137.95^*

Phoenix Contact 2320911 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Code produit :2209722

Livraison le mar. 10 novembre

Conrad Electronic

240 W

Steckbarer Schraubanschluss

264 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

10 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 493.95^*

Phoenix Contact 2902646 Hutschienen-Netzteil (DIN-Rail) 10 A 50 W Inhalt 1 St.

Code produit :2225461

Livraison le mar. 10 novembre

Conrad Electronic

50 W

Schrauben

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 201.95^*

Phoenix Contact 2902994 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 24 V 3.75 A 90 W Inhalt 1 St.

Code produit :2225477

Livraison le mar. 10 novembre

Conrad Electronic

90 W

Schrauben

264 V/AC

24 V

24 V/DC

Festspannung

100-240 V/AC

3.75 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 95.95^*

Phoenix Contact 2902995 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 48 V 1.25 A 60 W Inhalt 1 St.

Code produit :2140996

Livraison le mar. 10 novembre

Conrad Electronic

60 W

Schrauben

264 V/AC

48 V

48 V/DC

Festspannung

100-240 V/AC

1.25 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 71.95^*

Phoenix Contact 2903002 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 15 V 6.67 A 100 W Inhalt 1 St.

Code produit :2141057

Livraison le mar. 10 novembre

Conrad Electronic

100 W

Schrauben

264 V/AC

15 V

15 V/DC

Festspannung

100-240 V/AC

6.67 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Phoenix Contact 2903144 Hutschienen-Netzteil (DIN-Rail) 24 V 5 A 120 W Inhalt 1 St.

Code produit :2225478

Livraison le mar. 10 novembre

Conrad Electronic

120 W

Push-In-Klemme

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 131.95^*

Phoenix Contact 2903145 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Code produit :2225479

Livraison le mar. 10 novembre

Conrad Electronic

240 W

Push-In-Klemme

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

10 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 217.95^*

Phoenix Contact 2903147 Hutschienen-Netzteil (DIN-Rail) 24 V 3 A 72 W Inhalt 1 St.

Code produit :2225480

Livraison le mar. 10 novembre

Conrad Electronic

72 W

Push-In-Klemme

240 V/AC

24 V

24 V/DC

Einstellbar

100-240 V/AC

3 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Phoenix Contact 2903156 Hutschienen-Netzteil (DIN-Rail) 40 A 960 W Inhalt 1 St.

Code produit :2225481

Livraison le mar. 10 novembre

Conrad Electronic

960 W

Push-In-Klemme

500 V/AC

24 V/DC

Einstellbar

400 - 500 V/AC

40 A

400 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 487.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2141035 Phoenix Contact 2904599 Alimentation rail DIN 24 V 3.8 A 90 W Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141035 Phoenix Contact 2904599 Alimentation rail DIN 24 V 3.8 A 90 W Contenu 1 pc(s)

Description

Démarrage de charges difficiles grâce à la fonction Dynamic Boost. - La surveillance préventive du fonctionnement permet un signal des états de marche critiques avant que des pannes ne surviennent. Gain de place dans l'armoire électrique grâce à sa forme étroite et plate.
