Name: Phoenix Contact 2903156 Alimentation rail DIN 40 A 960 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2225481
Availability: BackOrder

Un bloc d'alimentation gris de Phoenix Contact, modèle TRIO POWER, avec des connexions et des caractéristiques techniques sur le côté.

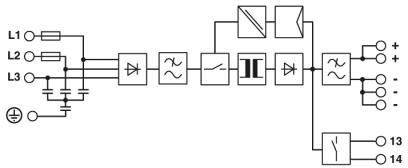

Un schéma de câblage représente un système de courant alternatif triphasé avec des filtres, des redresseurs, des transformateurs et des bornes pour les sorties positives et négatives.

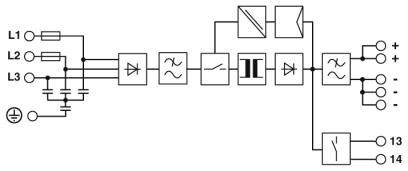

Schéma de câblage d'un convertisseur de fréquence : présente les sources de courant, le redresseur, les filtres, l'onduleur et les éléments de commande.

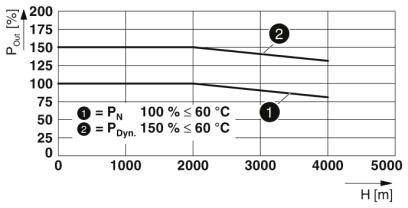

Le diagramme montre la performance en % (Pout) à différentes hauteurs (H[m]). Ligne 1 pour PN à 100% ≤ 60°C, ligne 2 pour PDyn à 150% ≤ 60°C.

1/4

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 487.95 / pièce(s))

CHF 487.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Longueur de dénudage : 10 mm
Consommation de courant : 3x 1,9 A (400 V/AC), 3x 1,7 A (500 V/AC)
Puissance nominale : 1335.1 va

Tension d'entrée nominale: 400 - 500 V/AC

Type de produit: Alimentation rail DIN

Tension d'entrée (min.): 400 V/AC

Tension de sortie: 24 V/DC

Tension d'entrée: 400 V/AC - 500 V/AC

Tension d'entrée (max.): 500 V/AC

Courant de sortie (max.): 40 A

Courant de sortie (max.) - arrondi: 40 A

: 960 W

Type de sortie (bloc d'alimentation): réglable

Phases: 3

Connexion: Push-In

Dim.: (L x l x H) 160 x 110 x 130 mm

Poids: 2.6 kg

Tension de sortie maximale: 24 V/DC

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (max.) (déclassement): +70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2903156

Contenu: 1 pc(s)

MTBF: 1730000 h

Spécificités: tension de sortie réglable

Largeur: 110 mm

Hauteur: 130 mm

Longueur: 160 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: TRIO-PS-2G/3AC/24DC/40

Rendement: 93.3 %

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung

Ausgangstyp (Netzteile)

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 2903156 Hutschienen-Netzteil (DIN-Rail) 40 A 960 W Inhalt 1 St.

Code produit :2225481

Livraison le mar. 17 novembre

Conrad Electronic

Ce produit

960 W

Push-In-Klemme

500 V/AC

24 V/DC

Einstellbar

400 - 500 V/AC

40 A

400 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 487.95^*

Phoenix Contact 2320911 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Code produit :2209722

Livraison le mar. 17 novembre

Conrad Electronic

240 W

Steckbarer Schraubanschluss

264 V/AC

24 V/DC

Einstellbar

100-240 V/AC

10 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 549.95^*

Phoenix Contact 2902646 Hutschienen-Netzteil (DIN-Rail) 10 A 50 W Inhalt 1 St.

Code produit :2225461

Livraison le mar. 17 novembre

Conrad Electronic

50 W

Schrauben

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 201.95^*

Phoenix Contact 2902994 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 24 V 3.75 A 90 W Inhalt 1 St.

Code produit :2225477

Livraison le mar. 17 novembre

Conrad Electronic

90 W

Schrauben

264 V/AC

24 V/DC

Festspannung

100-240 V/AC

3.75 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 105.95^*

Phoenix Contact 2902995 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 48 V 1.25 A 60 W Inhalt 1 St.

Code produit :2140996

Livraison le mar. 17 novembre

Conrad Electronic

60 W

Schrauben

264 V/AC

48 V/DC

Festspannung

100-240 V/AC

1.25 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 71.95^*

Phoenix Contact 2903002 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 15 V 6.67 A 100 W Inhalt 1 St.

Code produit :2141057

Livraison le mar. 17 novembre

Conrad Electronic

100 W

Schrauben

264 V/AC

15 V/DC

Festspannung

100-240 V/AC

6.67 A

85 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Phoenix Contact 2903144 Hutschienen-Netzteil (DIN-Rail) 24 V 5 A 120 W Inhalt 1 St.

Code produit :2225478

Livraison le mar. 17 novembre

Conrad Electronic

120 W

Push-In-Klemme

240 V/AC

24 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 131.95^*

Phoenix Contact 2903145 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Code produit :2225479

Livraison le mar. 17 novembre

Conrad Electronic

240 W

Push-In-Klemme

240 V/AC

24 V/DC

Einstellbar

100-240 V/AC

10 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 217.95^*

Phoenix Contact 2903147 Hutschienen-Netzteil (DIN-Rail) 24 V 3 A 72 W Inhalt 1 St.

Code produit :2225480

Livraison le mar. 17 novembre

Conrad Electronic

72 W

Push-In-Klemme

240 V/AC

24 V/DC

Einstellbar

100-240 V/AC

3 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Phoenix Contact 2903157 Hutschienen-Netzteil (DIN-Rail) 12 V 5 A 60 W Inhalt 1 St.

Code produit :2225482

Livraison le mar. 17 novembre

Conrad Electronic

60 W

Push-In-Klemme

240 V/AC

12 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 167.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2225481 Phoenix Contact 2903156 Alimentation rail DIN 40 A 960 W Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225481 Phoenix Contact 2903156 Alimentation rail DIN 40 A 960 W Contenu 1 pc(s)

Description

Gain de temps et de coûts grâce à la connexion Push-in et à la forme étroite. Augmentez la disponibilité de l'installation grâce à la fonction Dynamic Boost avec 150 % du courant nominal pendant cinq secondes. Flexibilité maximale grâce à la large plage de température de -25 °C à +70 °C et au démarrage de l'appareil à -40 °C. Robuste électriquement grâce à une haute résistance à la tension. Robuste mécaniquement grâce à une résistance élevée aux vibrations et aux chocs.

Ce texte a été traduit par une machine.
