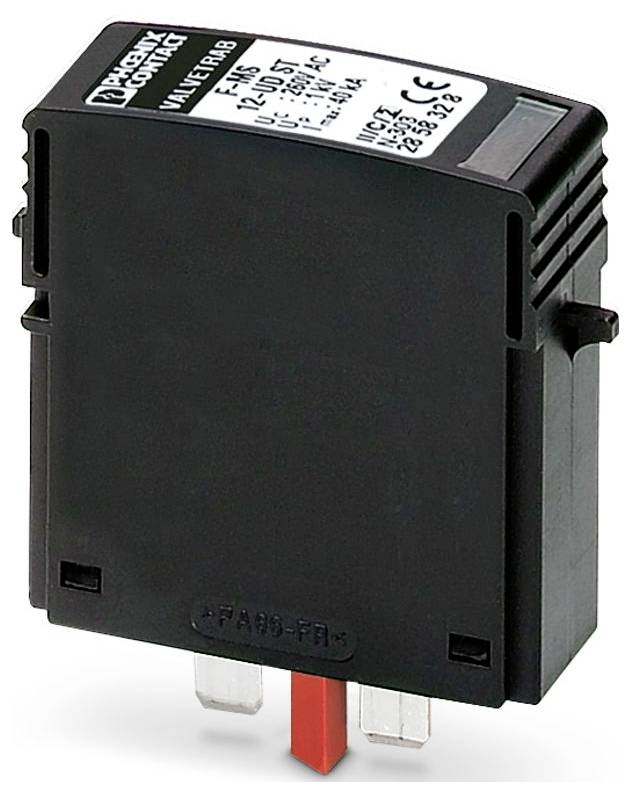

Photo non contractuelle
Phoenix Contact 2858328 F-MS 12-UD ST Prise parasurtenseur 20 kA Piece 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 77.95 / pièce(s))
CHF 77.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : VALVETRAB MS
- CLASSE D'ESSAI CEI: II;T2
- Forme : module de rail support enfichable en deux parties
- Message de protection contre les surtensions défectueux : optique
- TENSION NOMINALE ONU : 240/415 V C.A. (TN - ONLY N-PE) ; 240/415 V C.A. (TT - ONLY N-PE)
- Type de raccordement : enfichable
- Largeur : 17,5 mm
- Hauteur : 52,4 mm
- Profondeur : 55,3 mm
- Unité de division: 1 TE
- Couleur : noir (RAL 9005)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau du boîtier : PA 6.6
- Direction d'action : N-PE
- Tension continue maximale UC : 305 V c.a.
- Courant conducteur de protection IPE: ≤ 5 µA
- Courant de choc nominal en µs (8/20): 20 kA
- Temps de réponse TA: ≤ 100 ns
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 80 °C
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m (amsl)
- Normes/réglementations: EN 61643-11
- Référence : 2012
- Type de montage : sur élément de base
- EN type : T2
- SYSTÈME D'ALIMENTATION ÉLECTRIQUE IEC: TN;TT
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Fréquence nominale FN : 50 Hz (60 Hz)
- Valeur CTI du matériau: 600
- Matière isolante : PA 6.6
- Groupe de matériaux: I
- Sentiers de protection : N-G
- Consommation électrique en veille PC : ≤ 1,5 MVA
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Capacité d'extinction du courant suivant IFI: 100 A (260 V)
- Niveau de protection Up: ≤ 1,5 kV
- Tension résiduelle Ures: ≤ 0,4 kV (à IN);≤ 0,25 kV (à 10 kA);≤ 0,15 kV (à 5 kA);≤ 0,1 kV (à 3 kA)
- Tension de choc de réponse à 6 kV (1,2/50) µs: ≤ 1,5 kV
- Comportement TOV à UT: 1200 V AC (200 ms / mode sans condition)
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Spécifications UL : Spécifications UL
- Tension continue maximale MCOV (N-G) : 260 V c.a.
- Courant de choc nominal en (N-G): 20 kA
- Système de distribution d'énergie : Single Phase
- Fréquence nominale : 50/60 Hz
- Tension de limitation mesurée MLV (N-G): 1490 V
- Type SPD : 4CA
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Données techniques supplémentaires : données techniques supplémentaires
- Conducteur contrôlable avec CHECKMASTER à partir de la révision du logiciel: AB SW-REV. 1.10
- Type de produit
Prise parasurtenseur
- Courant de fuite
20 kA
- Modèle
Module de rail support enfichable en deux parties
IP20
- Référence fabricant
2858328
- Type
2
- Dim.
(L x l x H) 55.3 x 17.5 x 52.4 mm
- Longueur
55.3 mm
- Largeur
17.5 mm
- Hauteur
52.4 mm
- Profondeur
55.3 mm
- Contenu
1 pc(s)
- Type d'emballage
Piece
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Prise parasurtenseur 20 kA Piece 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Prise parasurtenseur 20 kA Piece 1 pc(s)
Description
Fiche de protection contre les surtensions type 2, avec écarteur de courant de fond N-PE pour élément de base.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
