Name: Phoenix Contact 2805318 VAL-MS 75 VF ST Prise parasurtenseur 1 pc(s)
Brand: Phoenix Contact
SKU: 3579511
Availability: BackOrder

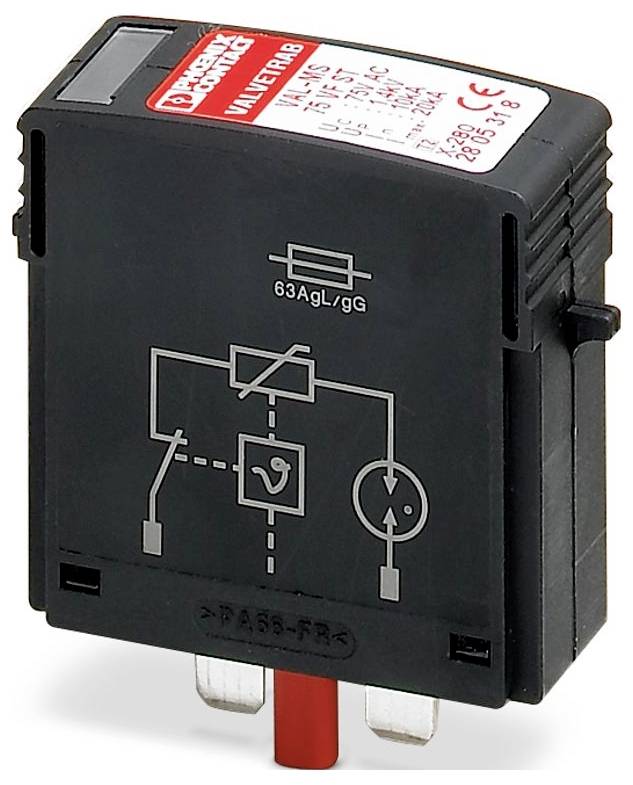

Un composant électrique noir avec un design schématique et un marquage '63AgL/gG' sur le devant, utilisé pour les applications de circuits.

Photo non contractuelle

Fiche technique (PDF)

Livraison le lun. 30 novembre

Nombre

pièce(s)

Total (CHF 55.95 / pièce(s))

CHF 55.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : VALVETRAB MS
CLASSE D'ESSAI CEI: II;T2
Forme : module de rail support enfichable en deux parties
Nombre de pôles: 1.
Message de protection contre les surtensions défectueux : optique
TENSION NOMINALE UN : 5 V C.A. 48 V AC
Type de raccordement : enfichable
Largeur : 17,5 mm
Hauteur : 52,4 mm
Profondeur : 55,3 mm
Unité de division: 1 TE
Couleur : noir (RAL 9005)
Classe inflammabilité conformément à la norme UL94 : V-0
Matériau du boîtier : PA 6.6
SENS D'ACTION : 1L-N/PE
Tension continue maximale UC : 75 V c.a. ; 100 V c.c.
Courant conducteur de protection IPE: ≤ 5 µA
Courant de choc nominal en µs (8/20): 10 kA
Temps de réponse TA: ≤ 100 ns
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 80 °C
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m (amsl)
Normes/réglementations: EN 61643-11
Référence : 2012
Type de montage : sur élément de base
EN type : T2
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 2
Fréquence nominale FN : 50 Hz (60 Hz)
Valeur CTI du matériau: 600
Matière isolante : PA 6.6
Groupe de matériaux: I
SENTIERS DE PROTECTION: L-N;(L+) - (L-)
Consommation électrique en veille PC : ≤ 1 MVA
Courant de décharge maximal Imax (8/20) µs: 20 kA
Niveau de protection Up: ≤ 1,4 kV
Tension résiduelle Ures: ≤ 0,45 kV (à IN);≤ 0,35 kV (à 5 kA);≤ 0,3 kV (à 3 kA)
Tension de choc de réponse à 6 kV (1,2/50) µs: ≤ 1,4 kV
Humidité admissible (fonctionnement): 5 % ... 95 %
Choc (fonctionnement): 25g
Vibration (fonctionnement) : 5g
Spécifications UL : Spécifications UL
Système de distribution d'énergie : Single Phase
Fréquence nominale : 50/60 Hz
Type SPD : 4CA
Résistance aux courts-circuits ISCCR: 10 kA
Présécurité maximale pour le câblage par piqûre: 63 A (gG)
Tension continue maximale MCOV (L-N) : 75 V c.a.
Courant de choc nominal en (L-N): 10 kA
Tension nominale : 60 V/DC
Tension de limitation mesurée MLV (L-N): 1760 V
Général : général
Niveau de protection Up (L-L) : ≤ 1,8 kV
Tension résiduelle Ures (L-L): ≤ 0,9 kV (à IN);≤ 0,7 kV (à 5 kA);≤ 0,6 kV (à 3 kA)
Tension continue maximale MCOV (L+) - (L-) : 100 V c.c.
Courant de choc nominal en (L+) - (L-): 10 kA
Tension de limitation mesurée MLV (L+) - (L-): 1760 V

Type de produit: Prise parasurtenseur

Tension nominale: 48 V/AC
60 V/DC

Modèle: Module de rail support enfichable en deux parties

: IP20

Référence fabricant: 2805318

Type: 2

Dim.: (l x H x P) 17.5 x 52.4 x 55.3 mm

Largeur: 17.5 mm

Hauteur: 52.4 mm

Profondeur: 55.3 mm

Contenu: 1 pc(s)

UKCA: oui
