Name: Phoenix Contact 2316393 AXL P FBPS BASE API - Module d'alimentation
Brand: Phoenix Contact
SKU: 2209709
Availability: BackOrder

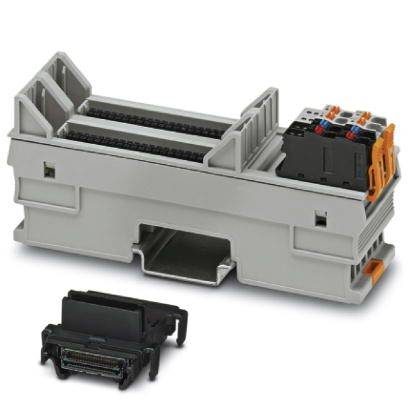

Composants électroniques, comprenant un grand système de connexion rectangulaire avec supports et bornes de raccordement, ainsi qu'une petite fiche noire à côté.

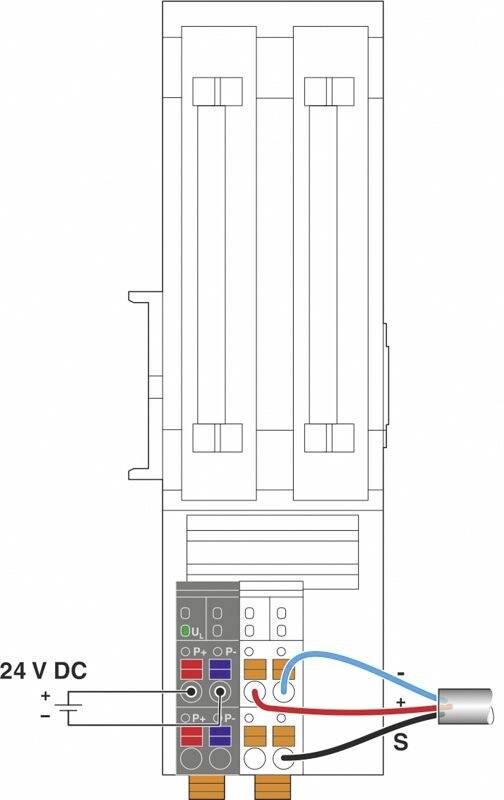

Schéma d'un circuit électrique avec une connexion de 24 V CC, deux fusibles et quatre points de sortie codés par couleur.

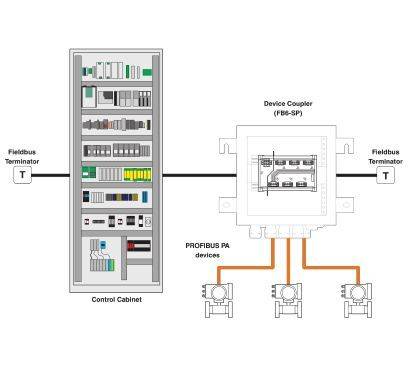

Un schéma électrique montre un armoire de commande avec des connexions à des dispositifs Profibus PA et un coupleur d'interface (FB-SFP) pour la communication de bus de terrain.

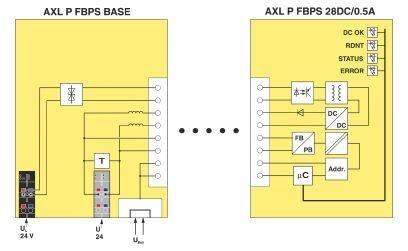

Schéma de circuit du 'AXL P FBPS BASE' et du 'AXL P FBPS 28DC/0.5A' : À gauche, borne de base, à droite, unité d'alimentation avec indicateurs de statut.

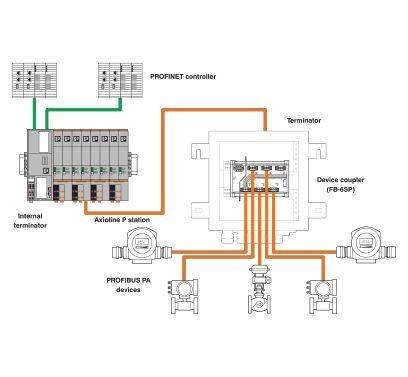

'Représentation schématique d'un système d'automatisation avec contrôleur PROFINET, station AxioLine, séparateur de périphériques et appareils PROFIBUS PA.'

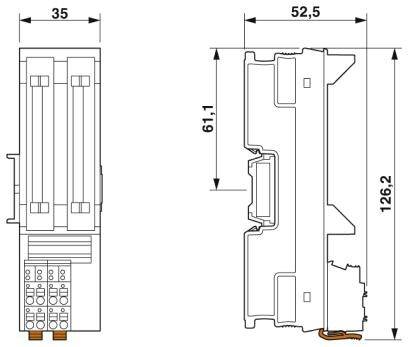

Schéma des dimensions d'un appareil électrique : Hauteur 126,2 mm, Largeur 35 mm, Profondeur 52,5 mm. Présente une vue de face et une vue latérale.

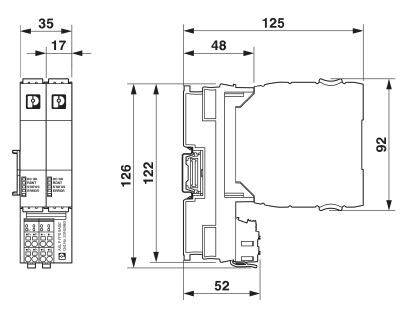

Dessin technique d'un composant électronique avec dimensions : largeur 35 mm, hauteur 126 mm, profondeur 125 mm. Vue latérale et vue de face.

1/7

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 4 mars 2027

Nombre

pièce(s)

Total (CHF 133.95 / pièce(s))

CHF 133.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Température ambiante (fonctionnement): -40 °C 65 °C (position de montage : montage mural sur rail horizontal)
Température ambiante (stockage/transport): -40 °C 85 °C
Humidité admissible (fonctionnement) : 5 %... 95 % (pas de condensation)
Humidité admissible (stockage/transport) : 5%... 95 %
Interface : Profibus
Type de connexion : module de socle de bus
Consommation de courant typique : 750 ma ()
Plage de tension d'alimentation : 18,5 V DC... 30,5 V DC
Consommation de courant maximale : 950 ma (18,5 V DC, charge de 500 ma)
Degré de pollution : 2
Catégorie de surtension : II
Section de conducteur rigide min. : 0,20 mmm²
Section de conducteur rigide max. : 1,50 mm²
Section de conducteur flexible min.: 0.20 mmm²
Section de conducteur flexible max.: 1,50 mm²
Section de conducteur AWG min. : 24
Section de conducteur AWG max. 16

Type de produit: API - Module d'alimentation

Type: AXL P FBPS BASE

Hauteur: 130 mm

Longueur: 125 mm

Largeur: 35 mm

: IP20

Dim.: (L x l x H) 125 x 35 x 130 mm

Référence fabricant: 2316393

Température ambiante max.: 65 °C

Température ambiante min.: -40 °C

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Herst.-Teilenr.

Produkt-Art

Phoenix Contact 2316393 AXL P FBPS BASE SPS-Powermodul

Code produit :2209709

Livraison le jeu., 4 mars 2027

Conrad Electronic

Ce produit

2316393

SPS-Powermodul

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Phoenix Contact 1043501 SD FLASH 2GB PLCNEXT MEMORY SPS-Speichermodul 3.3 V/DC

Code produit :2209018

Livraison le jeu. 3 décembre

Conrad Electronic

1043501

SPS-Speichermodul

pièce(s)

Min.: 1

Multiples: 1

CHF 171.95^*

Phoenix Contact 1051328 RFC 4072S SPS-Controller 24 V/DC

Code produit :2209053

Livraison le jeu. 3 décembre

Conrad Electronic

1051328

SPS-Controller

pièce(s)

Min.: 1

Multiples: 1

CHF 9'449.95^*

Phoenix Contact 2302049 CABLE-D 9SUB/B/S/600/KONFEK/S SPS-Kabel

Code produit :2209680

Livraison le ven. 27 novembre

31 pièce(s)Conrad Electronic

2302049

SPS-Kabel

pièce(s)

Min.: 1

Multiples: 1

CHF 71.95^*

Phoenix Contact 2304652 CABLE-D25SUB/B/2X14/200/TU812 SPS-Kabel

Code produit :2209681

Livraison le jeu. 3 décembre

Conrad Electronic

2304652

SPS-Kabel

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 2305509 CABLE-D37SUB/B/B/ 100/KONFEK/S SPS-Kabel

Code produit :2209682

Livraison le ven. 27 novembre

75 pièce(s)Conrad Electronic

2305509

SPS-Kabel

pièce(s)

Min.: 1

Multiples: 1

CHF 105.95^*

Phoenix Contact 2305596 CABLE-D 9SUB/S/S/300/KONFEK/S SPS-Kabel

Code produit :2209683

Livraison le ven. 27 novembre

8 pièce(s)Conrad Electronic

2305596

SPS-Kabel

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

Phoenix Contact 2305978 FLK 14/EZ-DR/HF/ 150/KONFEK SPS-Kabel

Code produit :2209684

Livraison le jeu. 3 décembre

Conrad Electronic

2305978

SPS-Kabel

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Phoenix Contact 2316396 AXL P BS 35 SPS-Stecker

Code produit :2209710

Livraison le jeu. 3 décembre

Conrad Electronic

2316396

SPS-Stecker

pièce(s)

Min.: 1

Multiples: 1

CHF 77.95^*

Phoenix Contact 2321648 CABLE-FCN40/1X50/ 1,0M/M340 SPS-Kabel

Code produit :2209723

Livraison le ven. 27 novembre

8 pièce(s)Conrad Electronic

2321648

SPS-Kabel

pièce(s)

Min.: 1

Multiples: 1

CHF 103.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209709 Phoenix Contact 2316393 AXL P FBPS BASE API - Module d'alimentation

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209709 Phoenix Contact 2316393 AXL P FBPS BASE API - Module d'alimentation

Description

Socle P Axioline pour fiche d'alimentation PA PROFIBUS. La redondance est présente lorsque deux connecteurs sont installés. La redondance est maintenue via les connecteurs de fond de panier via plusieurs sockets.

Ce texte a été traduit par une machine.
