Phoenix Contact 2305509 CABLE-D37SUB/B/B/ 100/KONFEK/S API - Câble
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
75 pièce(s)
Nombre
Total (CHF 105.95 / pièce(s))
CHF 105.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Température ambiante (fonctionnement): -40 °C 70 °C (pose fixe)
- Température ambiante (stockage/transport): -40 °C 80 °C
- Type de connexion : connecteur femelle D-SUB
- Désignation connexion : plan du champ
- Tension d'isolation de référence: 125 V
- Tension nominale : 1,2 kV
- Type de protection 1 : ≥ IP54 (emplacement de montage)
- Tension de fonctionnement max. Autorisée : 25 V AC
- Charge de courant par voie max. : 2 A (50 °C)
- Longueur de câble : 1 m
- Diamètre extérieur du câble : 10,8 mm ±0,5 mm
- Chargeur individuel, section : 0,25 mm²
- Chargeur simple, section [AWG] : 24
- Chargeur simple, nombre de brins : 14
- Chargeur simple, matériau : CU blanc
- Diamètre du câble avec isolation : 1,2 mm ± 0,05 mm
- Rayon de courbure le plus petit, fixé à 90 mm
- Rayon de courbure le plus petit, mobile : 170 mm
- Cycles de flexion: 5000 (pour un rayon ≥ 15x diamètre extérieur)
- Résistance d'isolation de ligne : ≥ 20 MΩ/km (à 20 °C)
- Résistance de ligne : ≤ 80 Ω/km (à 20 °C)
- Gaine extérieure, matériau : PVC semi-rigide
- Nombre de connexions : 1
- Nombre de pôles : 37
- Couple de serrage : 0,2 Nm
- Cycles d'accouplement :> 200
- Résistance à l'huile : contre les éclaboussures occasionnelles
- Résistance à l'essence : contre les éclaboussures occasionnelles
- Degré de pollution : 2
- Catégorie de surtension : II
- Commande : universelle
- Type de produit
API - Câble
- Type
CABLE-D37SUB/B/B/ 100/KONFEK/S
IP20
- Référence fabricant
2305509
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2209682 Phoenix Contact 2305509 CABLE-D37SUB/B/B/ 100/KONFEK/S API - Câble
Fiche technique 2209682 Phoenix Contact 2305509 CABLE-D37SUB/B/B/ 100/KONFEK/S API - Câble
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209682 Phoenix Contact 2305509 CABLE-D37SUB/B/B/ 100/KONFEK/S API - Câble
Description

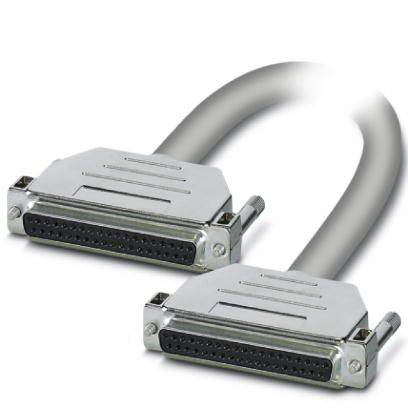

Câble rond blindé confectionné; connecteur 1: Connecteur femelle D-SUB (1x 37 broches); connecteur 2: Connecteur femelle D-SUB (1x 37 broches); longueur de câble: 1 m
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
