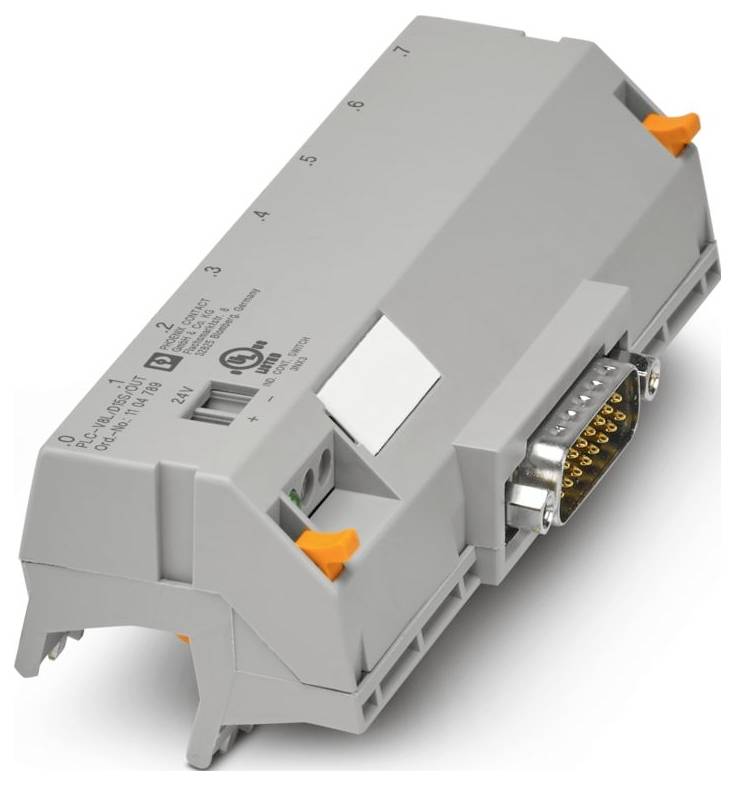

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Raccordement système
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
49 pièce(s)
Nombre
Total (CHF 68.41 / pièce(s))
CHF 100.32
-32 %
CHF 68.41
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : INTERFACE PLC
- Nombre de pôles: 2
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (manchon de veine sans douille en plastique);0,25 mm² ... 2,5 mm² (douille de veine avec douille en plastique)
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 112,3 mm
- Hauteur : 41,02 mm
- Profondeur : 49,89 mm
- Couleur : gris (RAL 7042)
- Classe inflammabilité conformément à la norme UL94 : V0
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 70 °C
- Température ambiante (stockage/transport) : -40 °C ... 70 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : EN CEI 60664-1
- Remarque : réglable sur 8x bornes D'INTERFACE PLC
- Type de montage : montage par enfichage
- Catégorie de surtension : II
- Degré de pollution : 2
- Longueur de section dénudée : 8 mm
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Position de montage: indifférente
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Marquage : classe I, zone 2, AEx ec IIC T4
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Plage de tension de fonctionnement: 18 V c.c. ... 30 V C.C.
- Dimension modulaire: 5 mm
- Raccordement conforme à la norme CEI 60807-2
- Mode de fonctionnement : 100 % ED
- Certificat : TAE0000196
- Dimensions de l'article : Dimensions de l'article
- Consignes de montage : réglable sans distance
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Autorisation de construction navale: Agrément de construction navale
- Nombre de canaux : 8
- Isolation : isolation fonctionnelle
- Affichage de la tension de fonctionnement : LED verte
- UL, ÉTATS-UNIS: UL, ÉTATS-UNIS
- UL, Canada: UL, Canada
- UKCA: UKCA
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : D
- Humidité : A
- Vibration : C
- EMC: B
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation de référence: 50 V
- Tension de choc nominale: 0,5 kV (1,2 / 50 μs)
- Indice de protection (emplacement de montage): ≥ IP54
- Section de conducteur flexible (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (manchon de veine sans douille en plastique);0,5 mm² ... 1,5 mm² (douille TWIN avec douille en plastique)
- Affichage d'état disponible : Oui
- Nombre de connexions : 1
- Propriétés d'isolation: Lignes d'air et de fluage: Propriétés d'isolation: Lignes d'air et de fluage
- Cycles d'enfichage: > 500
- Carte E/S correspondante : Universelle
- Courant (par branche): ≤ 1 A
- Connecteur 1 (niveau de commande) : connecteur 1 (niveau de commande)
- Raccordement 2 (niveau de champ) : connecteur 2 (niveau de champ)
- Section conducteur rigide (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²
- Indice de protection (module) : IP20
- Commande prise en charge : Universal : Commande prise en charge : Universal
- Raccordement 3 (alimentation) : raccordement 3 (alimentation)
- Courant (alimentation électrique) : ≤ 3 A
- Type de produit
Raccordement système
- Type
PLC-V8L/D15S/OUT
- Hauteur
41.02 mm
- Longueur
49.89 mm
- Largeur
112.3 mm
- Dim.
(L x l x H) 49.89 x 112.3 x 41.02 mm
- Référence fabricant
1104789
- Montage
Montage par enfichage
- Contenu
1 pc(s)
- Profondeur
49.89 mm
- Courant assigné
1 A
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Raccordement système
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Raccordement système
Description
Adaptateur V8 pour 8 x INTERFACE PLC (14 mm), raccord 1 : borne mâle D-SUB 1 x 15 broches, raccord 2 : raccord bouchon (réglable sur 8x bornes D'INTERFACE PLC), raccord 3 : raccord vissé 1 x 2 broches, nombre de canaux : 8, logique de commande : commutation plus
