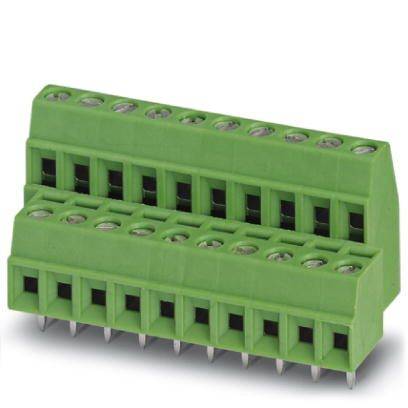

Phoenix Contact 1751484 Borne pour circuits imprimés 1 mm² Nombre de pôles 11 vert 1 pc(s) Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Borne pour circuits imprimés
Dimension grille
3.5 mm
Nombre de pôles par rangée
11
Nombre de pôles
11
Fiche technique (PDF)
39 pièce(s)
Nombre
Total (CHF 6.11 / pièce(s))
CHF 9.29
-34 %
CHF 6.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Bloc de jonction pour circuit imprimé.
- Contenu 1 pc(s)
Caractéristiques techniques
- Filetage de vis : m2
- Type de montage : brasage à la vague
- Nombre de connexions : 22
- Enfichable : non
- Couple de serrage : 0,22 Nm... 0,25 Nm
- Surface métallique à souder (couche de finition) : étain (5 - 7 μm SN)
- Matériau isolant : PA
- Groupe d'isolants: I
- Hauteur totale (hauteur sans broche à souder) : 16,2 mm
- Longueur de la broche : 3,5 mm
- Dimensions des broches : 0,5 x 0,9 mm
- Tension nominale (III/3) : 2,5 kV
- Section nominale : 1 mm²
- Type d'emballage
Single
- Type
MKKDS 1/11-3,5
- Type de produit
Borne pour circuits imprimés
- Spécificités
avec douille de traction
- Dimension grille
3.5 mm
- Nbr de rangées
2
- Nombre de pôles par rangée
11
- Nombre de pôles
11
- Longueur dénudée (max.)
5 mm
- Connexion
raccord à vis
pour circuits imprimés
- Courant nominal
8 A
- Section de câble flexible (min.)
0.14 mm²
- Courant nominal - arrondi
8 A
- Section min. de câble rigide
0.14 mm²
- Section câble flexible (max.)
1 mm²
- Section de câble rigide (max.)
1.5 mm²
- AWG min.
26
- AWG max.
16
- Matériau du contact
Alliage de Cu, étamé
- Matériau du boîtier
PA
- Couleur
vert
- Référence fabricant
1751484
- Contenu
1 pc(s)
- Tension nominale
200 V
- Largeur
40.75 mm
- Hauteur
19.7 mm
- Longueur
16.3 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2209326 Phoenix Contact 1751484 Borne pour circuits imprimés 1 mm² Nombre de pôles 11 vert 1 pc(s) Single
Fiche technique 2209326 Phoenix Contact 1751484 Borne pour circuits imprimés 1 mm² Nombre de pôles 11 vert 1 pc(s) Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209326 Phoenix Contact 1751484 Borne pour circuits imprimés 1 mm² Nombre de pôles 11 vert 1 pc(s) Single
Description
Principe de raccordement connu permettant une utilisation dans le monde entier. Faible échauffement grâce à la force de contact la plus élevée. Permet le raccordement de deux conducteurs. Forme minimale pour la section de conducteur correspondante. La connexion de conducteur sur plusieurs étages permet une densité de contact plus élevée.
