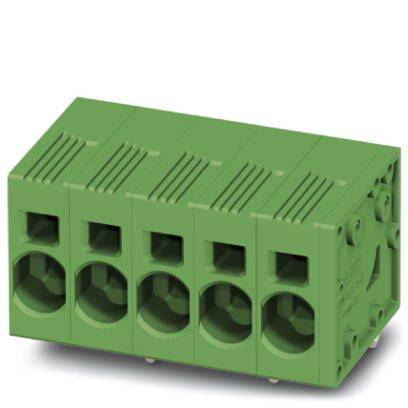

Phoenix Contact 1719228 Borne pour circuits imprimés 6 mm² Nombre de pôles 5 vert 50 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Borne pour circuits imprimés

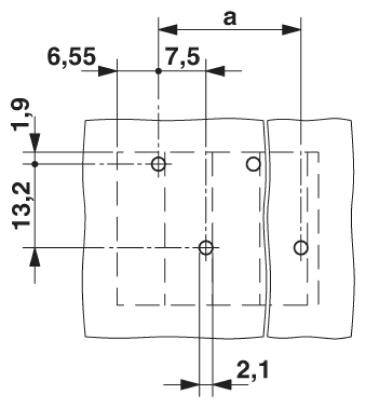

Dimension grille
7.5 mm
Nombre de pôles par rangée
5
Nombre de pôles
5
Connexion
Push-In
pour circuits imprimés
Fiche technique (PDF)
11 Set(s)
Nombre (taille du paquet 50 pc(s))
Total (CHF 4.11 / pièce(s))
CHF 205.32
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Bloc de jonction pour circuit imprimé.
- Contenu 50 pc(s)
Caractéristiques techniques
- Type de montage : brasage à la vague
- Nombre de connexions : 5
- Aspect de surface : étamé galvaniquement
- Surface métallique à souder (couche de finition) : étain (4 - 8 μm SN)
- Matériau isolant : PA
- Groupe d'isolants: I

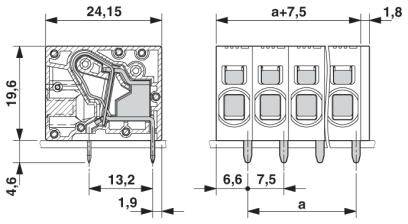

- Hauteur totale (hauteur sans broche à souder) : 19,6 mm
- Longueur de broche : 4,6 mm
- Dimensions des broches : 1,7 x 0,8 mm
- Tension nominale (III/3) : 8 kV
- Fréquence : 10 - 150 - 10 Hz
- Section nominale : 6 mm²
- Type
SPT 5/ 5-H-7,5-ZB
- Type de produit
Borne pour circuits imprimés
- Spécificités
avec raccordement à ressort Push-in
- Dimension grille
7.5 mm
- Nbr de rangées
1
- Nombre de pôles par rangée
5
- Nombre de pôles
5
- Longueur dénudée (max.)
15 mm
- Connexion
Push-In
pour circuits imprimés
- Courant nominal
41 A
- Section de câble flexible (min.)
0.2 mm²
- Courant nominal - arrondi
41 A
- Section min. de câble rigide
0.2 mm²
- Section câble flexible (max.)
6 mm²
- Section de câble rigide (max.)
10 mm²
- AWG min.
24
- AWG max.
8
- Matériau du contact
Alliage de Cu, étamé
- Matériau du boîtier
Polyamide
- Couleur
vert
- Référence fabricant
1719228
- Contenu
50 pc(s)
- Tension nominale
1000 V
- Largeur
39.3 mm
- Hauteur
24.2 mm
- Longueur
24.15 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2209304 Phoenix Contact 1719228 Borne pour circuits imprimés 6 mm² Nombre de pôles 5 vert 50 pc(s)
Fiche technique 2209304 Phoenix Contact 1719228 Borne pour circuits imprimés 6 mm² Nombre de pôles 5 vert 50 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209304 Phoenix Contact 1719228 Borne pour circuits imprimés 6 mm² Nombre de pôles 5 vert 50 pc(s)
Description
Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. L'espace de serrage ouvert grâce au tournevis fixe permet un raccordement confortable du conducteur. Homologation UL 600 V illimitée grâce à la fonction de brochage en zigzag compacte. L'utilisation et la connexion de conducteur d'une seule direction permettent l'intégration à l'avant de l'appareil.
