Name: Phoenix Contact 1523018 Alimentation électrique 24 V/DC 5 A 120 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 3569150
Availability: SoldOut

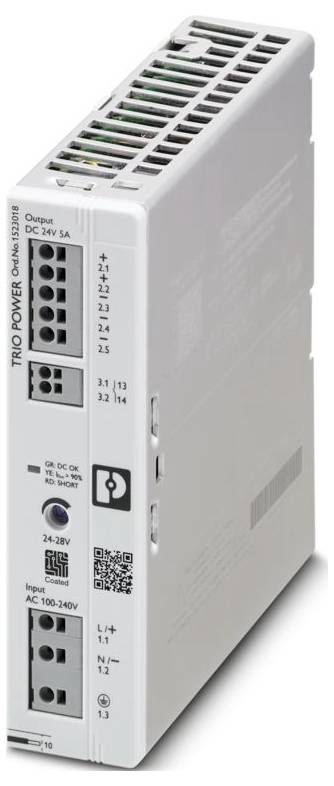

Un bloc d'alimentation TRIO POWER avec des spécifications, incluant une sortie CC 24V 5A, une entrée CA 100-240V, et plusieurs ports de connexion.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 85.95 / pièce(s))

CHF 85.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : TRIO Power
Type de raccordement : connecteur Push-In
Largeur : 35 mm
Hauteur : 135 mm
Profondeur : 120 mm
Couleur : rouge, jaune, vert (LED multicolore)
Classe de inflammabilité selon UL 94 : V0 (boîtier, bornes)
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 70 °C (> 60 °C DERATING: 2,5 %/K)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: EN 61000-4-11
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: Catégorie de surtension
Degré de pollution : 2
Choc (fonctionnement) : 18 ms, 30g, par direction de pièce (IEC 60068-2-27)
Vibration (fonctionnement): 10 Hz ... 50 Hz, amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3g, 90 min.
Longueur de dénudage : 10 mm (rigide/flexible/douille de fil)
Position de montage : rail support horizontal NS 35, EN 60715
Fréquence : 0,15 MHz... 80 MHz
Marquage: PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS;(EN)  This Equipment is suitable for use in Class I, Division 2, Groupes A, B, C et D, Hazardous locations, or non-hazardous locations only.
(FR)  Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, Division 2, groupes A, B, C et D ou en atmosphères non explosibles.;(EN)  WARNING: Hazard d'explosion - Do not connect or disconnect equipment unless Power has been switched off or the area is known to be non-hazardous.
(FR)  AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse.;(EN)  If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
(FR)  Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par CET équipement peut être altérée.;(EN)  This equipement must be installed in a suitable, tool secured/key locked enclosure.
(FR)  Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.
Classe de protection I
Fréquence : 50 Hz
Technique de raccordement : technique de raccordement
Plage de tension nominale d'entrée: 100 V c.a. ... 240 VAC
Plage de tension d'entrée: 100 V c.c. ... 240 V C.C. ±10 % ; 160 V C.C. ... 240 V C.C. ±10 % (UL)
Résistance à la tension max. : 300 V c.a. 15 s.
Courant d'enclenchement : < 33 A (25 °C)
Intégrale du courant de commutation (I2t): < 0,55 A2S
Temps de pontage en panne de réseau : type. 28 ms (120 V c.a.);type. 28 ms (230 V c.a.)
CONSOMMATION DE COURANT : 1,29 A (100 V C.C.) ; 0,53 A (240 V C.C.)
Sélection du fusible approprié pour la protection d'entrée: 6 A ... 16 A (caractéristiques B, C, D, K ou similaires)
Efficacité : type. 93 % (120 V c.a.);type. 94 % (230 V C.A.)
Tension nominale : 24 V DC
Plage de réglage de la tension de sortie (USET): 24 V c.c. ... 28 V c.c. (> 24 V c.c., puissance limitée constante)
Courant de sortie nominal (IN): 5 A
Boost dynamique (IDyn.Boost) : max. 7,5 A (5 s)
Résistance aux courts-circuits : Oui
Légère : Oui
Puissance de sortie (PN) : 120 W
Puissance de sortie (PDyn. Boost) : max. 180 W (5 s)
Résistance au retour : ≤ 35 V c.c.
Protection contre les surtensions en sortie (OVP) : ≤ 35 V c.c.
Ondulation résiduelle : type. 50 mVss (pour les valeurs nominales)
Temps de montée : ≤ 1 s (UOut = 10 % ... 90 %)
Commutation en série : Oui, pour augmenter la tension (respecter la limite SELV)
Puissance perdue au ralenti maximale : < 1,75 W (230 V c.a.)
Puissance de perte de charge nominale maximale: < 6,51 W (230 V c.a.)
Commutation parallèle: Oui, pour l'augmentation de la puissance et la redondance
Couverture (côté secondaire) : électronique
Entrée : symétrique 2 kV (degré d'acuité d'essai 4) ; asymétrique 4 kV (degré d'acuité d'essai 4)
Position : 3.x
Raccordement conducteur : raccord conducteur
rigide : 0,2 mm²... 1,5 mm²;0,5 mm² (recommandé)
flexible : 0,2 mm²... 1,5 mm²;0,5 mm² (recommandé)
Flexible avec douille de fil sans douille en plastique : 0,25 mm² ... 1,5 mm² (Cu);0,5 mm² (recommandé)
Flexible avec douille de fil avec douille en plastique : 0,25 mm² ... 0,75 mm²;0,5 mm² (recommandé)
Sortie : symétrique 1 kV (degré de précision de contrôle 3) ; asymétrique 2 kV (degré de précision de contrôle 3)
Signal : asymétrique 1 kV (degré de précision de contrôle 2)
Signalisation LED : signalisation LED
Types de signalisation : LED DC OK - état du signal (UN = 24 V DC, Iout = IN)
Fonction : transfert état de fonctionnement
Contact de commutation (sans potentiel) : OptoMOS
Nombre de phases : 1
Tension d'isolement entrée/sortie : 3 kV c.a. (essai de type) ; 3,1 kV c.c. (essai unitaire)
MTBF (IEC 61709, SN 29500): > 3300000 h (25 °C);> 1900000 h (40 °C);> 880000 h (60 °C)
Titre : Classe 3
Dimensions de l'article : Dimensions de l'article
Cote de montage : cote de montage
Consignes de montage : empilable : horizontal 0 mm, vertical 50 mm
Peinture de protection : Oui
Version du capot : polycarbonate
Exécution des parties latérales : aluminium
Hauteur d'intervention : ≤ 5000 m
Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
Code de vitesse: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
Désignation de la norme : variation de réseau/sous-tension
Sécurité Appareils de mesure, de commande, de régulation et de laboratoire: Sécurité Appareils de mesure, de commande, de régulation et de laboratoire
Faible tension de protection : faible tension de protection
UL : UL
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Directive basse tension : conformité à la directive NSR 2014/35/UE
Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
Rayonnement perturbateur : rayonnement perturbateur
DNV GL Émission de brouillage guidée par la ligne : DNV GL Émission de brouillage guidée par la ligne
DNV : classe B
DNV GL Rayonnement de brouillage : DNV GL Rayonnement de brouillage
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact : 6 kV (degré de précision de contrôle 3)
Décharge d'air: 8 kV (degré d'intensité d'essai 3)
Remarque : critère A
Champ RF électromagnétique: Champ RF électromagnétique
Épaisseur du champ d'essai : 10 V/m (degré de précision d'essai 3)
Transitoires rapides (Burst): Transitoires rapides (Burst)
Charge de surtension (Surge) : charge de surtension (Surge)
Influence guidée : influence guidée
Entrée/sortie/signal : asymétrique
Tension : 230 V AC
Perte de tension : chute de tension
Perte de tension : 0 %
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
Température ambiante (Startup type tested) : -40 °C
AWG: 24 ... 16 (Cu);20 (recommandé)
Mode AC : mode AC
Forme du réseau: Réseau étoilé (TN, TT, IT (PE))
Tension du réseau national typique : 120 V c.a. ; 230 V c.a.
Type de tension d'alimentation : AC
Plage de fréquence (FN): 50 Hz ... 60 Hz ±10 %
Circuit de protection : Protection en transit | Varistor
Facteur de puissance (cos phi): 0,93 (230 V c.a.)
Courant de fuite contre PE : < 3,5 mA
Fonctionnement DC : fonctionnement DC
Derating: 60 °C ... 70 °C
Écart de régulation : < 1 % (variation de charge statique 10 % ... 90 %);< 3 % (variation dynamique de charge 10 % ... 90 %);< 0,1 % (variation de tension d'entrée ±10 %)
Facteur crest : type. 1,72 (120 V c.a.);type. 1,89 (230 V C.A.)
Directive sur la protection de l'environnement: Directive RoHS 2011/65/UE;DEEE;Reach
Distance de montage droite/gauche : 0 mm / 0 mm
Distance de montage haut/bas : 50 mm / 50 mm
Courants harmoniques : courants harmoniques
Flicker : Flicker
Nombre de périodes : 1 période
Émission de brouillage : émission de brouillage selon EN 61000-6-3 (résidentiel et commercial) et EN 61000-6-4 (secteur industriel)
Résistance aux interférences : immunité selon EN 61000-6-1 (secteur résidentiel), EN 61000-6-2 (secteur industriel)
Sécurité d'entrée de l'appareil : 6,3 A interne (protection de l'appareil)
Puissance de perte au ralenti minimale : < 2,14 W (120 V c.a.)
Puissance de perte de charge nominale minimale : < 8,54 W (120 V c.a.)
Sécurité intégrée : Non
Marquage des pôles: 3.1 (13), 3.2 (14)
LED OFF : tension d'alimentation input c.a. non disponible (OFF)
LED MARCHE (verte), DC OK : Uout > 21 V DC et Iout < 0,9 x IN (MARCHE (vert), DC OK)
Sortie de signal DC OK : sortie de signal DC OK
Type de signalisation : contact de commutation DC OK - état du signal fonctionnement (UN = 24 V DC, Iout = IN)
Tension de commutation : max. 30 V c.c. (SELV)
Capacité de charge électrique : max. 100 mA
Condition d'état (contact fermé) : Uout > 21 V DC et Iout < 0,9 x IN (contact fermé)
Condition d'état (contact ouvert) : Uout < 21 V DC ou Iout > 0,9 x IN (moyenne de plus de 60 s) (contact ouvert)
Hauteur de mise en service (puissance de sortie de Derating) : > 2000 m (Derating : 10 %/1000 m)
EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
Sécurité des alimentations jusqu'à 1100 V (distances d'isolation): Sécurité des alimentations jusqu'à 1100 V (distances d'isolation)
Sécurité électrique : Sécurité électrique
Séparation sûre : Séparation sûre
Limitation des courants harmoniques de réseau: Limitation des courants harmoniques de réseau
Variation du réseau/sous-tension : variation du réseau/sous-tension
LED MARCHE (jaune), IOUT > 90 % : Uout > 21 V DC et Iout > 0,9 x IN (MARCHE (jaune), IOUT > 90 %)
LED MARCHE (rouge), ISHORT : Uout < 21 V DC et Iout > 0,9 x IN (MARCHE (rouge), ISHORT)
LED MARCHE (clignotant en rouge) OVP : UOUT>OVP (Over voltage Protection) (MARCHE (clignotant en rouge))
Profondeur (profondeur de l'appareil (montage sur rail support) : 115 mm (profondeur de l'appareil (montage sur rail support))
Faible tension de sécurité : faible tension de sécurité
ANSI/UL 121201 : ANSI/UL 121201

Tension d'entrée nominale: AC 100 V - 240 V

Type de produit: Alimentation électrique

Tension d'entrée (min.): 100 V/AC
100 V/DC

Tension d'entrée (max.): 240 V/AC
240 V/DC

Courant de sortie (max.): 5 A

Courant de sortie (max.) - arrondi: 5 A

: 120 W

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Tension de sortie (nom.): 24 V/DC

Connexion: Raccordement à ressort Push-In

Dim.: (L x l x H) 120 x 35 x 135 mm

Tension de sortie maximale: 28 V/DC

Tension de sortie minimale: 24 V/DC

Température de fonctionnement (max.): 70 °C

Température de fonctionnement (max.) (déclassement): 70 °C

Température de fonctionnement (min.) (Derating): 60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 1523018

Contenu: 1 pc(s)

Spécificités: avec vernis de protection

Largeur: 35 mm

Hauteur: 135 mm

Longueur: 120 mm

: IP20

Température max.: 70 °C

Température min.: -25 °C

Type: TRIO3-PS/1AC/24DC/5/CO

Rendement: 94 %

Profondeur: 120 mm

Hauteur d'encastrement: 135 mm

UKCA: oui
