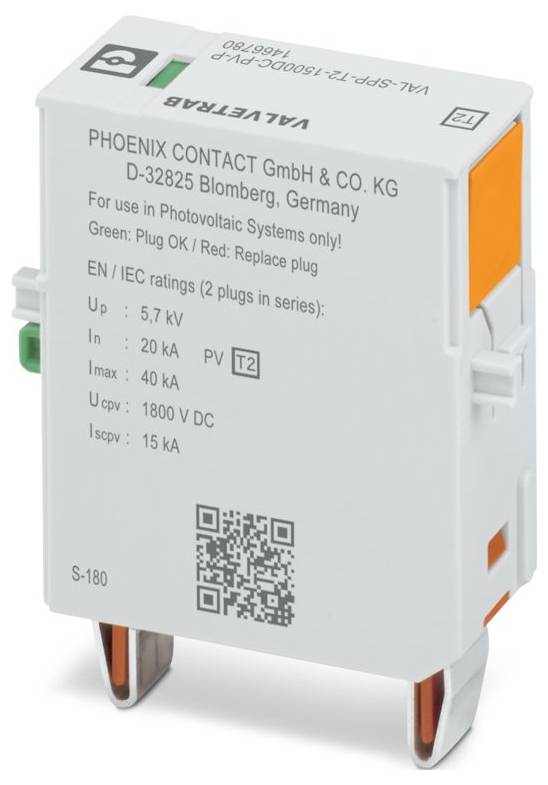

Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Prise parasurtenseur Protection anti-surtension pour: installation photov
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 55.50 / pièce(s))
CHF 554.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : VAL-SPP
- CLASSE D'ESSAI CEI: PV II;PV T2
- Format : fiche
- Nombre de pôles: 1.
- Message de protection contre les surtensions défectueux : optique
- Type de raccordement : enfichable
- Largeur : 17,5 mm
- Hauteur : 54,2 mm
- Profondeur : 61,5 mm
- Unité de division: 1 TE
- Couleur : gris clair RAL 7035
- Classe inflammabilité conformément à la norme UL94 : V-0
- Boîtier de matériau : PA 6.6-FR 20 % GF
- Courant conducteur de protection IPE: ≤ 350 µA AC;≤ 100 µA DC
- Courant de choc nominal en µs (8/20): 20 kA
- Courant de décharge total iTotal (8/20) µs: 40 kA
- Temps de réponse TA: ≤ 25 ns
- Conditions ambiantes: Conditions environnementales
- Indice de protection IP20C
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 4000 m (amsl)
- Normes/réglementations : IEC 61643-31
- Référence : 2018
- Type de montage : sur élément de base
- EN type : T2
- Système d'alimentation électrique IEC: DC
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Valeur CTI du matériau: 600
- MATIÈRE ISOLANTE : PA 6.6-FR 20 % GF
- Groupe de matériaux: I
- Consommation électrique en veille PC : ≤ 90 MVA
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Niveau de protection Up : ≤ 5,7 kV (2 prises en série)
- Tension résiduelle Ures: ≤ 5,7 kV (pour IN, 2 prises en série);≤ 5 kV (pour 10 kA, 2 prises en série);≤ 4,8 kV (pour 5 kA, 2 prises en série);≤ 4,5 kV (pour 3 kA, 2 prises en série)
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement) : 5g (5-500 Hz / 2,5 h / XYZ)
- Lieu de montage : intérieur
- Emplacement du dispositif de séparation : interne
- Accessibilité : Accessible
- Comportement de défaillance SPD : OCFM (comportement d'erreur de séparation)
- Circuit de protection côté tension continue (DC) : circuit de protection côté tension continue (DC)
- Tension continue maximale UCPV : 1800 V c.c. (2 prises en série)
- Résistance aux courts-circuits ISCPV : 15000 A
- Tension de ralenti UOCSTC : 1500 V c.c. (2 prises en série)
- Résistance d'isolement Riso: > 5 MΩ (à 500 V c.c.)
- Configuration du raccordement : configuration Y
- Circuit de protection PV : circuit de protection PV
- Courant de fonctionnement continu ICPV : ≤ 100 µA DC
- Température ambiante (montage): -5 °C ... 50 °C
- Type de produit
Prise parasurtenseur
- Protection anti-surtension pour
installation photovoltaïque
- Courant de fuite
20 kA
- Modèle
Connecteur mâle
IP20C
- Référence fabricant
1466780
- Type
2
- Dim.
(l x H x P) 17.5 x 54.2 x 61.5 mm
- Largeur
17.5 mm
- Hauteur
54.2 mm
- Profondeur
61.5 mm
- Contenu
10 pc(s)
- Type d'emballage
Piece
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Prise parasurtenseur Protection anti-surtension pour: installation photov
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Prise parasurtenseur Protection anti-surtension pour: installation photov
Description
Fiche de rechange pour les combinaisons de parafoudres PV de la famille de produits VAL-SPP-T2-1500DC-PV-2+V-UT...
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
