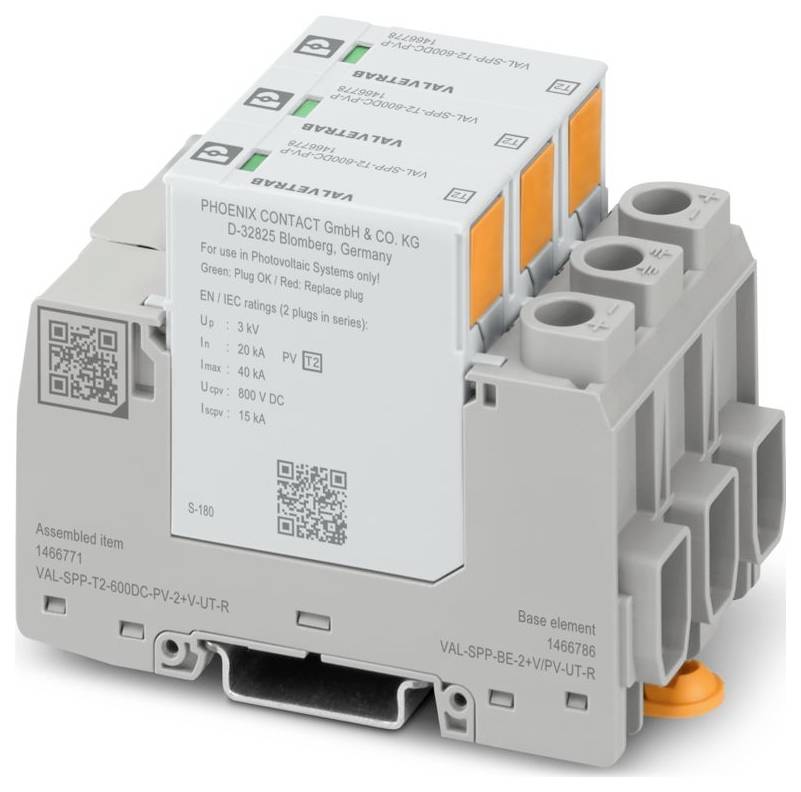

Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Limiteur de surtension Protection anti-surtension pour: installatio
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 227.95 / pièce(s))
CHF 227.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : VAL-SPP
- CLASSE D'ESSAI CEI: PV II;PV T2
- Forme : module de rail support enfichable en deux parties
- Nombre de pôles : 3
- Message Protection contre les surtensions défectueux : optique, contact de télécommunication
- Affichage / Télécommunication : Affichage / Télécommunication
- Fonction de commutation : changeur
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
- Section conducteur rigide: 0,25 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 53,4 mm
- Hauteur : 96,6 mm
- Profondeur : 71,5 mm (rail support inclus 7,5 mm)
- Unité de division: 3 TE
- Couleur : gris (RAL 7042) ; gris clair (RAL 7035)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Boîtier de matériau : PA 6.6-FR 20 % GF;PBT
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Courant conducteur de protection IPE: ≤ 350 µA AC;≤ 100 µA DC
- Courant de choc nominal en µs (8/20): 20 kA
- Courant de décharge total iTotal (8/20) µs: 40 kA
- Temps de réponse TA: ≤ 25 ns
- Présécurité requise maximum : 1 A (gG)
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20C (à l'état monté)
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 5000 m (amsl)
- Normes/réglementations : IEC 61643-31
- Référence : 2018
- Type de montage : rail support : 35 mm
- EN type : T2
- Système d'alimentation électrique IEC: DC
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Valeur CTI du matériau: 600
- MATIÈRE ISOLANTE: PA 6.6-FR 20 % GF;PBT
- Groupe de matériaux: I
- CHEMINS DE PROTECTION : (DC+) - (DC-) ; (DC+) - PE ; (DC-) - PE
- Consommation électrique en veille PC : ≤ 80 MVA
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Niveau de protection Up: ≤ 3 kV
- Tension résiduelle Ures: ≤ 3 kV (à IN);≤ 2,5 kV (à 10 kA);≤ 2,3 kV (à 5 kA);≤ 2,1 kV (à 3 kA)
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement) : 5g (5-500 Hz / 2,5 h / XYZ)
- Désignation du connecteur : contact de télécommunication défectueux
- Longueur de section dénudée : 7 mm
- Contact de télécommunication défectueux : contact de télécommunication défectueux
- Courant de fonctionnement AC: 5 mA AC ... 1 A C.A.
- Lieu de montage : intérieur
- Emplacement du dispositif de séparation : interne
- Accessibilité : Accessible
- Comportement de défaillance SPD : OCFM (comportement d'erreur de séparation)
- Circuit de protection côté tension continue (DC) : circuit de protection côté tension continue (DC)
- Tension continue maximale UCPV : 800 V c.c.
- Résistance aux courts-circuits ISCPV : 15000 A
- TENSION À VIDE UOCSTC : 667 V C.C.
- Résistance d'isolement Riso: > 5 MΩ (à 500 V c.c.)
- Configuration du raccordement : configuration Y
- Circuit de protection PV : circuit de protection PV
- Courant de fonctionnement continu ICPV : ≤ 100 µA DC
- 2 conducteurs de même section transversale flexible m. Douille de fil TWIN avec douille en plastique: 1,5 mm² ... 6 mm²
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 0,75 mm²
- Type d'isolation: Entre le circuit principal et le circuit auxiliaire, le produit a une isolation double / renforcée.
- Température ambiante (montage): -5 °C ... 50 °C
- TENSION DE FONCTIONNEMENT AC: 5 V C.A. ... 250 V c.a. (≤ 2000 m (amsl));5 V c.a. ... 150 V c.a. (≤ 5000 m (amsl))
- Tension de fonctionnement c.c. : 125 V c.c. (≤ 5000 m (amsl))
- Courant de fonctionnement c.c. : 200 mA c.c.
- Type de produit
Limiteur de surtension
- Protection anti-surtension pour
installation photovoltaïque
- Courant de fuite
40 kA
- Modèle
Module de rail support enfichable en deux parties
IP20C (à l'état encastré)
- Référence fabricant
1466771
- Type
2
- Dim.
(l x H x P) 53.4 x 96.6 x 71.5 mm
- Largeur
53.4 mm
- Hauteur
96.6 mm
- Profondeur
71.5 mm
- Contenu
1 pc(s)
- Type d'emballage
Piece
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Limiteur de surtension Protection anti-surtension pour: installatio
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Limiteur de surtension Protection anti-surtension pour: installatio
Description
Parafoudre, comm. Type 2 / Classe II, pour systèmes PV à tension continue isolés et mis à la terre à 2 broches 600 V DC, pour montage sur rail, élément de base à 3 broches avec contact de télécommunication, trois éléments de protection enfichables à température contrôlée, message d'état sur chaque fiche.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
