Name: Phoenix Contact 1466698 SPP-R-1 Module de télécommunication 1 pc(s)
Brand: Phoenix Contact
SKU: 3568721
Availability: SoldOut

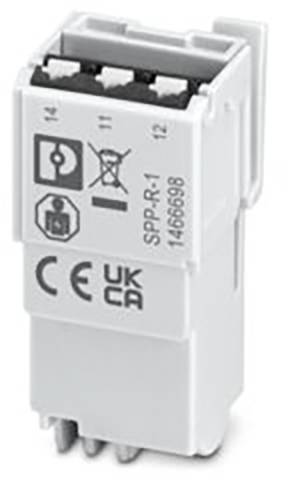

Phoenix Contact 1466698 SPP-R-1 Module de télécommunication 1 pc(s)-0

Fiche technique (PDF)

Indisponible

Total (CHF 16.95 / pièce(s))

CHF 16.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : VAL-SPP
Forme : module de montage
Affichage / Télécommunication : Affichage / Télécommunication
Fonction de commutation : changeur
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
Section conducteur rigide: 0,25 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 17,6 mm
Hauteur : 17,2 mm
Profondeur : 36,6 mm
Unité de division: 1 TE
Couleur : gris clair RAL 7035
Classe inflammabilité conformément à la norme UL94 : V-0
Matériau boîtier : PBT
Tension continue maximale UC : 250 V c.a.
Présécurité requise maximum : 1 A (gG)
Conditions ambiantes: Conditions environnementales
Indice de protection IP20C
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 5000 m (tension de fonctionnement du contact de télécommunication ≤ 150 V);≤ 2000 m (tension de fonctionnement du contact de télécommunication ≤ 250 V)
Normes/réglementations: EN 60947-5-1
Référence : 2018
Type de montage : sur élément de base
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 3
Fréquence nominale FN : 50 Hz (60 Hz)
Valeur CTI du matériau: 600
Matériau isolant : PBT
Groupe de matériaux: I
Humidité admissible (fonctionnement): 5 % ... 95 %
Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (fonctionnement): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Spécifications UL : Spécifications UL
Type SPD : ACC
Désignation du connecteur : contact de télécommunication défectueux
Tension de fonctionnement : 250 V/AC
Longueur de section dénudée : 8 mm
Contact de télécommunication défectueux : contact de télécommunication défectueux
Résistance aux courts-circuits ISCCR: 100 A
Affichage UL / Télécommunication : Affichage UL / Télécommunication
Courant de fonctionnement AC: 5 mA AC ... 1 A C.A.
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm² (longueur de dénudage 8 mm)
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 0,75 mm² (longueur de dénudage 8 mm)
Type d'isolation: Entre le circuit principal et le circuit auxiliaire, le produit a une isolation double / renforcée.
Température ambiante (montage): -5 °C ... 50 °C
TENSION DE FONCTIONNEMENT AC: 5 V C.A. ... 250 V c.a. (≤ 2000 m (amsl) pour le degré de pollution 2);5 V c.a... 150 V c.a. (≤ 5000 m (amsl))
TENSION DE FONCTIONNEMENT C.C. : 30 V C.C.
Courant de fonctionnement c.c. : 200 mA c.c.

Type de produit: Module de télécommunication

Modèle: Module encastrable

: IP20C

Référence fabricant: 1466698

Dim.: (l x H x P) 17.6 x 17.2 x 36.6 mm

Largeur: 17.6 mm

Hauteur: 17.2 mm

Profondeur: 36.6 mm

Contenu: 1 pc(s)

: Other

: VRAI

: FAUX

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3568721 Phoenix Contact 1466698 SPP-R-1 Module de télécommunication 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3568721 Phoenix Contact 1466698 SPP-R-1 Module de télécommunication 1 pc(s)

Description

Module de télécommunication en option pour parafoudre 1 pôle et éléments de base de la famille de produits VALVETRAB SPP.

Ce texte a été traduit par une machine.

Avertissement

Composant de sécurité - installation uniquement par une personne qualifiée

Description

Module de télécommunication en option pour parafoudre 1 pôle et éléments de base de la famille de produits VALVETRAB SPP.
