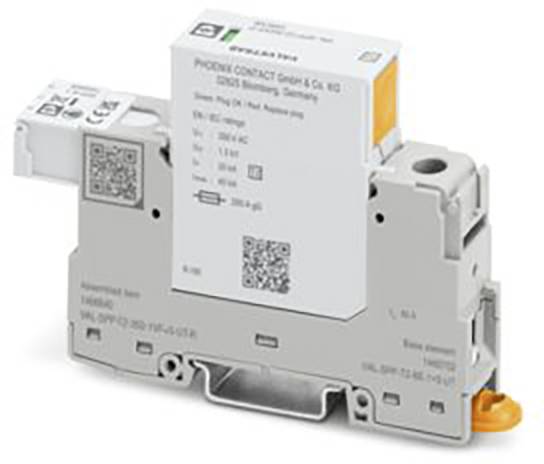

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Limiteur de surtension 20 kA 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 87.95 / pièce(s))
CHF 87.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : VAL-SPP
- CLASSE D'ESSAI CEI: II;T2
- Forme : module de rail support enfichable en deux parties
- Nombre de pôles: 1.
- Message Protection contre les surtensions défectueux : optique, contact de télécommunication
- TENSION NOMINALE ONU : 240 V C.A. ±10 % (TN) ; 240 V C.A. ±10 % (TT) ; 230 V C.A. ±10 % (IT)
- Affichage / Télécommunication : Affichage / Télécommunication
- Fonction de commutation : changeur
- Type de raccordement : connecteur Push-In
- Filetage à vis : M5
- Couple de serrage : 3 Nm... 3,5 Nm
- Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
- Section conducteur rigide: 0,25 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 17,8 mm
- Hauteur : 110,8 mm
- Profondeur : 71,5 mm (rail support inclus 7,5 mm)
- Unité de division: 1 TE
- Couleur : gris (RAL 7042) ; gris clair (RAL 7035)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Boîtier de matériau : PA 6.6-FR 20 % GF;PBT
- Tension continue maximale UC : 350 V c.a.
- Courant conducteur de protection IPE: ≤ 5 µA
- Courant de choc nominal en µs (8/20): 20 kA
- Temps de réponse TA: ≤ 25 ns
- Présécurité requise maximum : 1 A (gG)
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20C (à l'état monté)
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 5000 m (amsl)
- Normes/réglementations: EN 61643-11
- Remarque: 2012 + A11:2018
- Type de montage : rail support : 35 mm
- EN type : T2
- SYSTÈME D'ALIMENTATION ÉLECTRIQUE IEC: TN;TT
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 3
- Fréquence nominale FN : 50 Hz (60 Hz)
- Valeur CTI du matériau: 600
- MATIÈRE ISOLANTE: PA 6.6-FR 20 % GF;PBT
- Groupe de matériaux: I
- SENTIERS DE PROTECTION : L-N;L-PE;L-PEN
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Niveau de protection Up: ≤ 1,5 kV
- Tension résiduelle Ures: ≤ 1,5 kV (à IN);≤ 1,3 kV (à 10 kA);≤ 1,2 kV (à 5 kA);≤ 1,1 kV (à 3 kA)
- Tension de choc de réponse à 6 kV (1,2/50) µs: ≤ 1,5 kV
- Comportement TOV à UT: 460 V c.a. (5 s / mode withstand);460 V c.a. (120 min / mode sans condition)
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Désignation du connecteur : contact de télécommunication défectueux
- Longueur de section dénudée : 8 mm
- Contact de télécommunication défectueux : contact de télécommunication défectueux
- Courant de charge nominale IL : 80 A (25 mm²)
- Résistance aux courts-circuits ISCCR: 25 kA
- Présécurité maximale pour le câblage de passage V‑: 80 A (gG)
- Présécurité maximale pour le câblage par piqûre: 200 A (gG)
- Courant de fonctionnement AC: 5 mA AC ... 1 A C.A.
- Général : général
- 2 conducteurs de même section transversale flexible m. Douille de fil TWIN avec douille en plastique: 1,5 mm² ... 16 mm²
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 0,75 mm²
- Type d'isolation: Entre le circuit principal et le circuit auxiliaire, le produit a une isolation double / renforcée.
- Température ambiante (montage): 5 °C ... 50 °C
- TENSION DE FONCTIONNEMENT AC: 5 V C.A. ... 250 V c.a. (≤ 2000 m (amsl) pour le degré de pollution 2);5 V c.a... 150 V c.a. (≤ 5000 m (amsl))
- Tension de fonctionnement c.c. : 125 V c.c. (≤ 5000 m (amsl))
- Courant de fonctionnement c.c. : 200 mA c.c.
- Puissance de perte maximale à condition nominale : ≤ 1,75 MVA
- Type de produit
Limiteur de surtension
- Courant de fuite
20 kA
- Modèle
Module de rail support enfichable en deux parties
IP20C (à l'état encastré)
- Référence fabricant
1466640
- Type
2
- Dim.
(l x H x P) 17.8 x 110.8 x 71.5 mm
- Largeur
17.8 mm
- Hauteur
110.8 mm
- Profondeur
71.5 mm
- Contenu
1 pc(s)
DIN rail (top hat rail) 35 mm
VRAI
Other
350 V
20 kA
VRAI
1.5 kV
Optical
VRAI
1.5 mm²
35 mm²
FAUX
FAUX
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
40 kA
25 kA
200 A
80 A
FAUX
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Limiteur de surtension 20 kA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Limiteur de surtension 20 kA 1 pc(s)
Description
Parafoudre enfichable, comm. Type 2 / Classe II, pour les réseaux d'alimentation 1 phase avec PE et N combinés dans un seul conducteur (système à 2 fils: L, N/PEN), avec contact de télécommunication.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
