Name: Phoenix Contact 1424045 Répartiteur en T Verouillage à vis, Distributeur en T Nombre total de pôles: 4 1 pc(s)
Brand: Phoenix Contact
SKU: 2137297
Availability: BackOrder

Raccord en T en plastique noir avec trois connexions, communément utilisé dans les systèmes d'irrigation ou de canalisations.

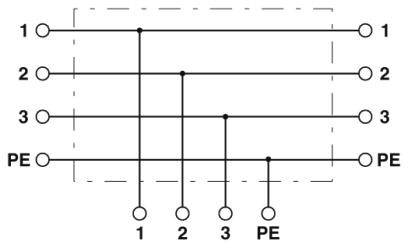

Schéma de câblage d'un système triphasé avec conducteur de protection (PE). Connexions entre les bornes d'entrée et de sortie 1, 2, 3 et PE représentées.

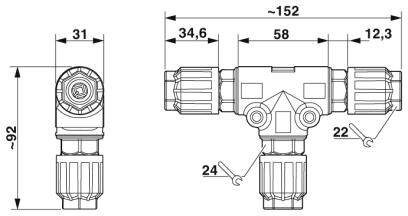

Dessin technique d'un té avec dimensions. Vue latérale à gauche, vue de face à droite. Dimensions indiquées en millimètres.

1/3

Photo non contractuelle

Type de produit

Répartiteur en T

Forme

Verouillage à vis

Distributeur en T

Nombre total de pôles

Connexion

autodénudant (IDC)

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 63.95 / pièce(s))

CHF 63.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Forme : répartiteur en T.
Technique de connexion : connecteur QUICKON
Largeur de clé écrou-raccord : 22 mm
Couple de serrage de l'écrou-raccord : 7 Nm
Nombre de connexions : 3
Matériau d'isolation du conducteur : PVC / PE / TPE / caoutchouc
Diamètre du câble avec isolation : 2 mm... 3,6 mm
Diamètre extérieur du câble : 6 mm... 10 mm
Température ambiante (stockage/transport): -40 °C 100 °C
Tension nominale (III/3) : 6 kV
Cycles d'accouplement : 10 (connexions QUICKON max. 10)
Matériau du support de contact : PA
Classe de inflammabilité UL 94 : V0
Catégorie de surtension III
Degré de pollution : 3
Sans halogène : oui

Type: QPD T3PE2,5 3X6-10 BK

Type de produit: Répartiteur en T

Forme: Verouillage à vis
Distributeur en T

Nombre total de pôles: 4

Connexion: autodénudant (IDC)

Couleur: noir

Contenu: 1 pc(s)

Température max.: +100 °C

Courant nominal: 20 A

Température min.: -40 °C

Courant nominal - arrondi: 20 A

Tension nominale: 690 V

Matériau du contact: cuivre argenté

: 16 bis 14

Référence fabricant: 1424045

Matériau d'isolation: PA

Nombre de pôles: 4

Section max.: 2.5 mm²

Section (min.): 1 mm²

Gamme de section: 1 - 2.5 mm²

Conforme à la norme RoHS: oui

: IP66
IP68
IP69K

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2137297 Phoenix Contact 1424045 Répartiteur en T Verouillage à vis, Distributeur en T Nombre total de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2137297 Phoenix Contact 1424045 Répartiteur en T Verouillage à vis, Distributeur en T Nombre total de pôles: 4 1 pc(s)

Description

Innovation et gain de temps - connexion rapide QUICKON pour jusqu'à 80 % de gain de temps lors de la connexion sur site. Confortable : montage simple et rapide sans outil spécial. Extrêmement robuste : boîtier conforme aux types de protection IP68/IP69K et IK07 pour une large gamme d'applications. Connexion sécurisée par polarisation contre les faux-contacts et protection anti-contact conformément à la norme DIN en 0105. Flexible et compact - grâce à la connexion interne des connecteurs, les répartiteurs H et T peuvent être utilisés pour le branchement de câbles ou comme répartiteur étoile.
