Phoenix Contact 1414991 Câble pour capteurs/actionneurs 0.3 m Nombre de pôles: 2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble pour capteurs/actionneurs
Norme de connecteur
DEUTSCH
Coté A
Mâle droit DT04-2P
Coté de raccordement B
Femelle droite DT06-2S
Nombre de pôles
2
Fiche technique (PDF)
19 pièce(s)
Nombre
Total (CHF 24.95 / pièce(s))
CHF 32.85
-24 %
CHF 24.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Forme : douille droite ALLEMAND DT06-2S verrouillage clipsé
- Nombre de pôles: 2
- TENSION NOMINALE ONU : 48 V C.A. ; 48 V C.C.
- Classe inflammabilité conformément à la norme UL94 : V2
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP67/IP69K
- Température ambiante (fonctionnement): -40 °C ... 80 °C (câble, pose fixe);-25 °C ... 80 °C (câble, pose mobile)
- Matériau joint : silicone
- Matériau surface de contact : nickelé
- Courant nominal IN : 8 A
- Diamètre extérieur du câble : 4,80 mm ± 0,15 mm
- Manteau extérieur, matériau : PUR
- Échelle de matériau : toron cu nu
- Longueur de câble 0,3 m
- Section de câble : 2 x 0,75 mm² (ligne de signal)
- Circuit de protection : inactivé
- Indicateur d'état : Non
- Manteau extérieur, couleur : gris noir RAL 7021
- Application : hydraulique mobile
- Autre résistance: Résistance à l'hydrolyse et aux microbes; résistance conditionnelle aux UV (selon DIN EN ISO 4892-2-A); faible adhérence; résistance à l'abrasion
- Codage : A
- Type de verrouillage : verrouillage par clips
- Résistance d'isolement: ≥ 1 GΩ*km (à 20 °C)
- Contact matériel: Alliage de Cu
- Tension d'essai : ≥ 3000 V c.a. (test Spark)
- Affichage d'état présent : Non
- Matériau support de contact: PA 6.6
- Poids de la conduite: 33 kg/km
- UL AWM STYLE: 20549 / 10493 (80 °C / 300 V)
- Blindé : Non
- Type de câble : PUR sans halogène noir [PUR]
- Câble de signal : 42 x 0,15 mm
- Ligne de signal AWG: 18
- Diamètre de la veine avec isolation : 1,69 mm ±0,05 mm (câble de signal)
- Matériau de l'isolation des veines: PP
- Roue simple, couleur : marron, bleu
- Épaisseur de paroi enveloppe extérieure : ≥ 0,38 mm
- Guidage total : 2 veines longitudinales
- Tension nominale du câble : ≤ 300 V c.a.
- Rayon de courbure minimal, fixe : 5 x D
- Rayon de courbure minimum, pose flexible : 10 x D
- Rayon de courbure le plus petit, fixé de manière fixe : 24 mm
- Rayon de courbure le plus petit, déplacement : 48 mm
- Capacité de charge dynamique (flexion) : cycles de flexion maximum : 4000000, rayon de courbure : 48 mm, déplacement : 10 m, vitesse de déplacement : 3 m/s, accélération : 10 m/s²
- Résistance aux flammes : selon UL 758/1581 (horizontal) ; selon UL 758/1581 FT2 ; selon DIN EN 60332-2-2
- Résistance à l'huile : selon DIN EN 60811-2-1, 168 h à 100 °C ; selon UL 758, 168 h à 60 °C.
- Caractéristiques particulières: Flexible; adapté à la chaîne de remorquage
- Nombre de sorties de câble : 1
- Raccordement 1 : Raccordement 1
- Type de codage : A
- Raccordement 2 : Raccordement 2
- Épaisseur de paroi isolation: ≥ 0,21 mm
- Résistance du conducteur max. : ≤ 26 Ω/km (à 20 °C)
- PUR sans halogène noir [PUR]: PUR sans halogène noir [PUR]
- Liberté halogène : selon DIN VDE 0472 partie 815 ; selon DIN EN 50267-2-1
- Matériau du corps de poignée : TPU
- Matériau raccord : pas disponible
- Température ambiante (fonctionnement) (prise/prise) : -20 °C ... 80 °C (fiche/prise)
- Type
SAC-2P-DTMS/ 0,3-PUR/DTFS
- Type de produit
Câble pour capteurs/actionneurs
- Norme de connecteur
DEUTSCH
- Coté A
Mâle droit DT04-2P
- Coté de raccordement B
Femelle droite DT06-2S
- Nombre de pôles
2
- Longueur de câble
0.3 m
- Materiau de la gaine
PUR
- Tension nominale
48 V/AC
48 V/DC
- Ø extérieur
4.80 mm
- Section de câble (câblage capteur/actioneeur)
0.75 mm²
- Connexion
connecteur mâle
- Couleur du câble
gris-noir (RAL 7021)
- Codification
A
- Matériau du contact
alliage de cuivre
IP67
IP69K
- Spécificités
sans halogène
- Température min.
-40 °C
- Température max.
80 °C
- Type de fermeture
Snap-in
- Référence fabricant
1414991
- Contenu
1 pc(s)
- Diamètre de câble
4.80 mm
- Tension assignée
48 V/DC V
- Blindé
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3586708 Phoenix Contact 1414991 Câble pour capteurs/actionneurs 0.3 m Nombre de pôles: 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3586708 Phoenix Contact 1414991 Câble pour capteurs/actionneurs 0.3 m Nombre de pôles: 2 1 pc(s)
Description

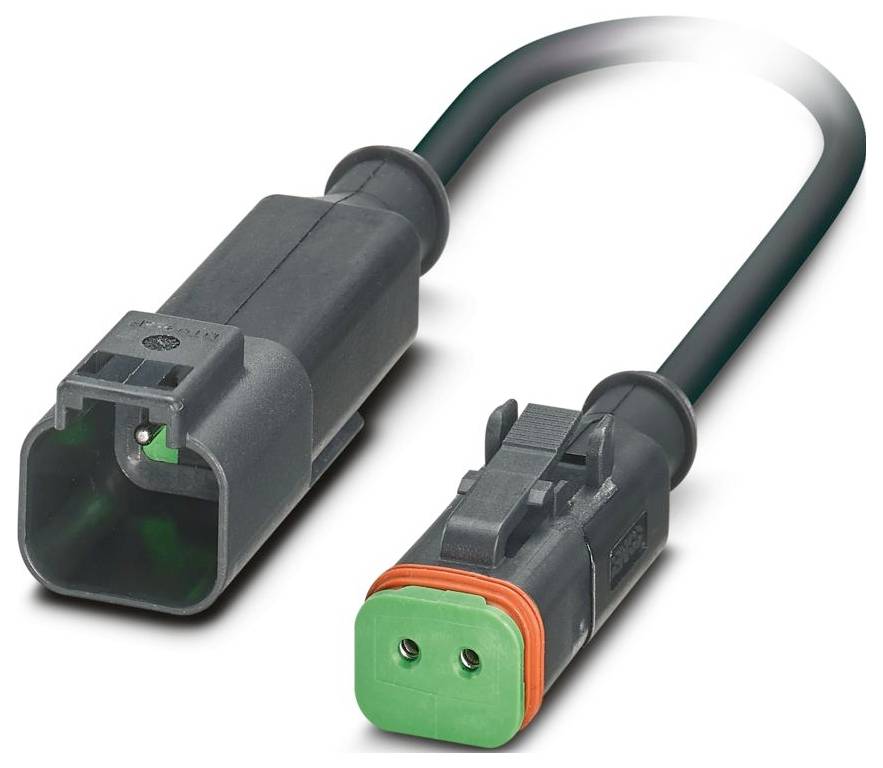

Câble capteur/actionneur, 2 broches, PUR sans halogène, gris noir RAL 7021, connecteur droit ALLEMAND DT04-2P Verrouillage de clip, codage : A, Circuit : non allumé, sur prise droite ALLEMAND DT06-2S Verrouillage de clip, Circuit : non allumé, Longueur de câble : 0,3 m
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
