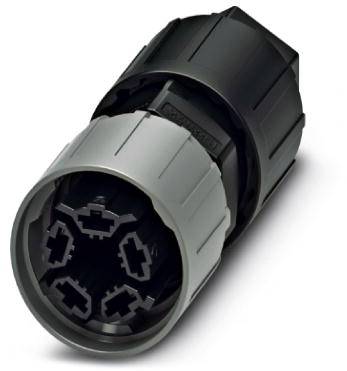

Phoenix Contact 1414749 Connecteur Verouillage à vis Nombre total de pôles: 5 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur
Forme
Verouillage à vis
Nombre total de pôles
5
Connexion
autodénudant (IDC)
Contenu
1 pc(s)
Fiche technique (PDF)
412 pièce(s)
Nombre
Total (CHF 12.90 / pièce(s))
CHF 12.90
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Format : QPD 5x1,5
- Technique de connexion : connecteur QUICKON
- Couple de serrage de l'écrou-raccord : 8 Nm
- Nombre de connexions : 5
- Matériau d'isolation du conducteur : PVC / PE / TPE / caoutchouc
- Diamètre du câble avec isolation : 1,6 mm... 3 mm
- Diamètre extérieur du câble : 5 mm... 10 mm
- Température ambiante (stockage/transport): -40 °C 100 °C
- Tension nominale (III/3) : 6 kV
- Cycles d'accouplement :> 50
- Matériau du support de contact : PA
- Classe de inflammabilité UL 94 : V0
- Catégorie de surtension III
- Degré de pollution : 3
- Type
QPD P 4PE1,5 5-10 BK
- Type de produit
Connecteur
- Forme
Verouillage à vis
- Nombre total de pôles
5
- Connexion
autodénudant (IDC)
- Couleur
noir
- Contenu
1 pc(s)
- Température max.
+100 °C
- Courant nominal
17.5 A
- Température min.
-40 °C
- Courant nominal - arrondi
17.5 A
- Tension nominale
690 V
- Matériau du contact
cuivre argenté
20 bis 16
- Référence fabricant
1414749
- Matériau d'isolation
PA
- Nombre de pôles
5
- Section max.
1.5 mm²
- Section (min.)
0.5 mm²
- Gamme de section
0.5 - 1.5 mm²
- Conforme à la norme RoHS
oui
IP66
IP68
IP69K
30.4
FAUX
30.4 mm
17.5 A
690 V
VRAI
5
74.2 m
Other
6-10 mm
Silver-plated
VRAI
6 kV
0.003 mΩ
IP66
Black
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2137388 Phoenix Contact 1414749 Connecteur Verouillage à vis Nombre total de pôles: 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2137388 Phoenix Contact 1414749 Connecteur Verouillage à vis Nombre total de pôles: 5 1 pc(s)
Description
Innovation et gain de temps - connexion rapide QUICKON pour jusqu'à 80 % de gain de temps lors de la connexion sur site. Confortable : montage simple et rapide sans outil spécial. Extrêmement robuste : boîtier conforme aux types de protection IP68/IP69K et IK07 pour une large gamme d'applications. Connexion sécurisée par polarisation contre les faux-contacts et protection anti-contact conformément à la norme DIN en 0105. Facile à entretenir - les connecteurs permettent un remplacement rapide de l'appareil et la mise en service est facilitée par des câbles préconfectionnés.
