Name: Phoenix Contact 1399940 Alimentation électrique 12 V/DC 10 A 120 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 3588096
Availability: SoldOut

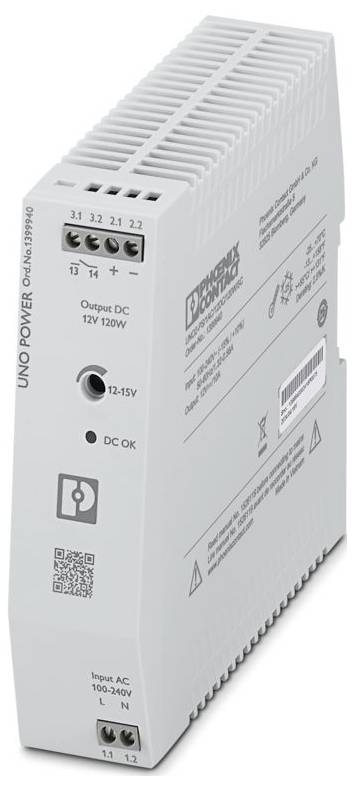

Unité d'alimentation grise avec marque Phoenix Contact, modèle UNO POWER. Caractéristiques : entrée CA 100-240 V et sortie CC 12 V, 120 W.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 63.95 / pièce(s))

CHF 85.95

-26 %

CHF 63.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : UNO Power
Type de raccordement: borne à vis
Couple de serrage : 0,5 Nm... 0,6 Nm ; 4 lbf-in. ... 5 lbf-in.
Largeur : 35 mm
Hauteur : 130 mm
Profondeur : 129 mm
Couleur : vert
Classe de inflammabilité selon UL 94 : V0 (boîtier, bornes)
Matériau boîtier: PC
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 70 °C (> 55 °C DERATING: 2,5 %/K)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: EN 61000-4-11
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: Catégorie de surtension
Degré de pollution : 2
Choc (fonctionnement) : 18 ms, 30g, par direction de pièce (IEC 60068-2-27)
Vibration (fonctionnement): 10 Hz ... 50 Hz, amplitude ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5g, 20 cycles
Longueur de section dénudée : 8 mm
Position de montage : rail support horizontal NS 35, EN 60715
Fréquence : 0,15 MHz... 80 MHz
Étiquetage : Schéma CB (IEC 61010-1, IEC 61010-2-201)
Classe de protection : II
Fréquence : 50 Hz
Plage de tension nominale d'entrée: 100 V c.a. ... 240 VAC
Plage de tension d'entrée: 100 V c.a. ... 240 V C.A. -15 % ... +10 %
Courant d'enclenchement : type. 35 A (à 25 °C)
Intégrale du courant de commutation (I2t): < 0,3 A2S
Temps de pontage en panne de réseau : type. 25 ms (120 V c.a.);type. 27 ms (230 V c.a.)
CONSOMMATION ÉLECTRIQUE : 1,32 A (100 V C.A.) ; 1,1 A (120 V C.A.) ; 0,58 A (230 V C.A.) ; 0,56 A (240 V C.A.)
Temps de mise en marche : type. 1 s
Sélection du fusible approprié pour la protection d'entrée: 6 A ... 16 A (caractéristiques B, C, D, K ou similaires)
Efficacité : type. 93,1 % (120 V c.a.);type. 94,4 % (230 V C.A.)
Tension nominale : 12 V DC
Plage de réglage de la tension de sortie (USET): 12 V c.c. ... 15 V c.c. (> 12 V c.c., puissance limitée constante)
Courant de sortie nominal (IN): 10 A
Résistance aux courts-circuits : Oui
Puissance de sortie (PN) : 120 W
Résistance au retour : ≤ 25 V c.c.
Protection contre les surtensions en sortie (OVP) : ≤ 25 V c.c.
Ondulation résiduelle : type. 25 mVss (pour les valeurs nominales)
Temps de montée : < 1 s (UOut = 10 % ... 90 %)
Commutation en série : Oui, pour augmenter la tension
Puissance perdue au ralenti maximale : < 0,4 W (230 V c.a.)
Puissance de perte de charge nominale maximale: < 7 W (230 V c.a.)
Commutation parallèle : Oui, pour augmenter la puissance et redondance avec diode
Couverture (côté secondaire) : électronique
Entrée : 2 kV (degré de précision de contrôle 4 - symétrique) ; 4 kV (degré de précision de contrôle 4 - asymétrique)
Position : 3.x
Raccordement conducteur : raccord conducteur
rigide : 0,2 mm²... 2,5 mm²
flexible : 0,2 mm²... 2,5 mm²
Flexible avec douille de fil sans douille en plastique : 0,25 mm² ... 2,5 mm²
Flexible avec douille de fil avec douille en plastique : 0,25 mm² ... 2,5 mm²
Starr (AWG): 24 ... 14 (Cu)
Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
Signal : signal
Signalisation LED : signalisation LED
Types de signalisation : LED DC OK - état du signal (UN = 24 V DC, Iout = IN)
Fonction : transfert état de fonctionnement
Contact de commutation (sans potentiel) : OptoMOS
Nombre de phases : 1
Tension d'isolement entrée/sortie : 4 kV c.a. (essai de type) ; 3,75 kV c.a. (essai unitaire)
MTBF (IEC 61709, SN 29500): > 1501000 h (25 °C);> 913000 h (40 °C);> 515000 h (55 °C)
Prévision de durée de vie (condensateurs électrolytiques): Attente de durée de vie (condensateurs électrolytiques)
Courant : 10 A
Température : 25 °C
Temps : 312000 h
Titre : Classe 3
Dimensions de l'article : Dimensions de l'article
Cote de montage : cote de montage
Consignes de montage : empilable : horizontal 0 mm, vertical 30 mm
Revêtement : plastique
Hauteur d'utilisation: ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m)
Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
Code de vitesse: T4 (-25 ... +70 °C | > 55 °C, DERATING: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Désignation de la norme: Limitation des courants harmoniques de réseau
Faible tension de protection : faible tension de protection
UL : UL
SIQ: SIQ
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Directive basse tension : conformité à la directive NSR 2014/35/UE
Exigences CEM Immunité: EN 61000-6-2
Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
Rayonnement perturbateur : rayonnement perturbateur
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact : 6 kV (degré de précision de contrôle 3)
Décharge d'air: 8 kV (degré d'intensité d'essai 3)
Remarque : critère A
Champ RF électromagnétique: Champ RF électromagnétique
Épaisseur du champ d'essai : 10 V/m (degré de précision d'essai 3)
Transitoires rapides (Burst): Transitoires rapides (Burst)
Charge de surtension (Surge) : charge de surtension (Surge)
Influence guidée : influence guidée
Tension : 230 V AC
Perte de tension : chute de tension
Perte de tension : 0 %
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
Température ambiante (Startup type tested) : -40 °C
AWG: 24 ... 14 (Cu)
Mode AC : mode AC
FORME DU RÉSEAU: TN, TT, IT (PE)
Tension du réseau national typique : 120 V c.a. ; 230 V c.a.
Type de tension d'alimentation : DC
Plage de fréquence (FN): 50 Hz ... 60 Hz ±10 %
Circuit de protection : protection contre les surtensions transitoires | Varistor
Courant de fuite contre PE : < 0,25 mA
Écart de régulation : < 1 % (variation de charge statique 10 % ... 90 %);< 3 % (variation dynamique de charge 10 % ... 90 %);< 0,1 % (variation de tension d'entrée ±10 %)
Facteur crest : type. 1,68 (120 V c.a.);type. 1,83 (230 V C.A.)
Distance de montage droite/gauche : 0 mm / 0 mm
Distance de montage haut/bas : 30 mm / 30 mm
Courants harmoniques : courants harmoniques
Flicker : Flicker
Nombre de périodes : 1 période
Version des boîtiers : polycarbonate
Émission de brouillage : émission de brouillage selon EN 61000-6-3 (résidentiel et commercial) et EN 61000-6-4 (secteur industriel)
Entrée/sortie : asymétrique
Sécurité d'entrée de l'appareil : 3,15 A interne (protection de l'appareil), lente
Puissance de perte au ralenti minimale : < 0,55 W (120 V c.a.)
Puissance de perte de charge nominale minimale : < 9 W (120 V c.a.)
Sécurité intégrée : Non
Marquage des pôles: 3.1 (13), 3.2 (14)
Type de signalisation : contact de commutation DC OK - état du signal fonctionnement (UN = 24 V DC, Iout = IN)
Tension de commutation : max. 30 V c.a./c.c. ; max. 60 V C.C.
Capacité de charge électrique : max. 50 mA
Condition d'état (contact fermé): UOUT > 0,9 x UN (contact fermé)
Condition d'état (contact ouvert) : UOUT < 0,9 x UN (contact ouvert)
Sécurité des alimentations jusqu'à 1100 V (distances d'isolation): Sécurité des alimentations jusqu'à 1100 V (distances d'isolation)
Sécurité électrique : Sécurité électrique
Séparation sûre : Séparation sûre
Limitation des courants harmoniques de réseau: Limitation des courants harmoniques de réseau
Profondeur (profondeur de l'appareil (montage sur rail support) : 125 mm (profondeur de l'appareil (montage sur rail support))
Matériau de la barre de pied: PBT (polybutylène téréphtalate)
Forme d'entraînement Tête de vis : fente longitudinale L
Sortie de signal Relais 13/14 : sortie de signal Relais 13/14

Type de produit: Alimentation électrique

Tension d'entrée (min.): 100 V/AC

Tension d'entrée (max.): 240 V/AC

Courant de sortie (max.): 10 A

Courant de sortie (max.) - arrondi: 10 A

: 120 W

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Tension de sortie (nom.): 12 V/DC

Connexion: raccord à vis

Dim.: (L x l x H) 129 x 35 x 130 mm

Tension de sortie maximale: 15 V/DC

Tension de sortie minimale: 12 V/DC

Température de fonctionnement (max.): 70 °C

Température de fonctionnement (max.) (déclassement): 70 °C

Température de fonctionnement (min.) (Derating): 55 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 1399940

Contenu: 1 pc(s)

MTBF: 1501000 h

Spécificités: tension de sortie réglable

Largeur: 35 mm

Hauteur: 130 mm

Longueur: 129 mm

: IP20

Température max.: 70 °C

Température min.: -25 °C

Type: UNO2-PS/1AC/12DC/120W/SC

Rendement: 94.4 %

Profondeur: 129 mm

Hauteur d'encastrement: 130 mm

: 35 mm

: 130 mm

: 129 mm

: 130 mm

: FAUX

: VRAI

: AC

: 120 W

: VRAI

: Screw connection

: VRAI

: FAUX

: VRAI

: IP20

: FAUX

: 12-15 V

: VRAI

: 85-264 V

: 85-264 V

: VRAI

: None

: 10 A

: 12 V

: 10 A

: None

: Other

UKCA: oui
