Photo non contractuelle

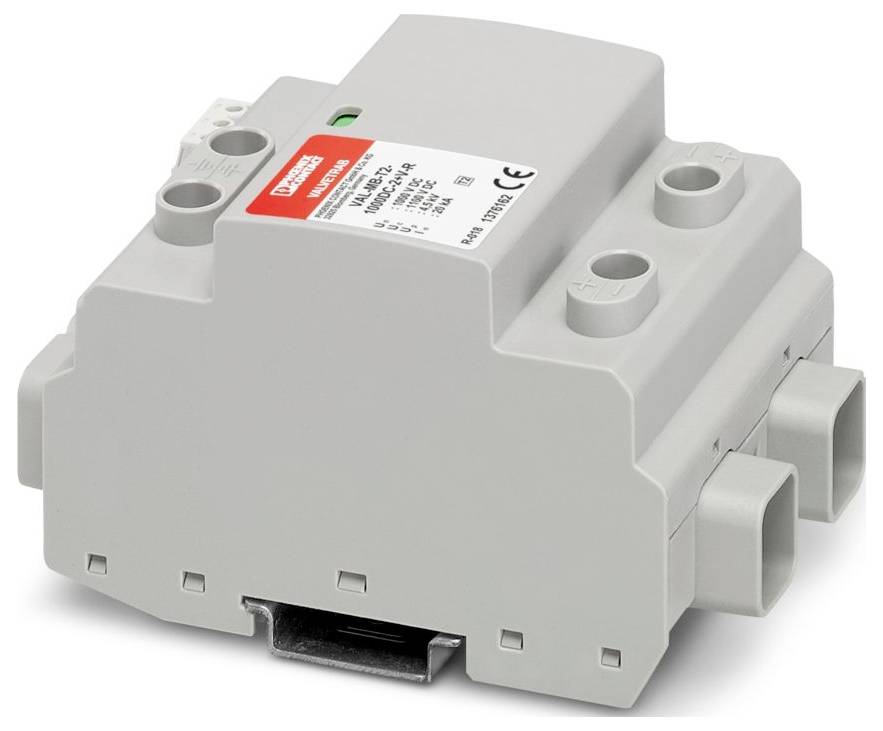

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Limiteur de surtension Protection anti-surtension pour: installation phot
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 277.95 / pièce(s))
CHF 277.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de contrôle CEI : T2
- Forme : module de rail support monobloc
- Message Protection contre les surtensions défectueux : optique, contact de télécommunication
- TENSION NOMINALE ONU : 1000 V C.C.
- Affichage / Télécommunication : Affichage / Télécommunication
- Fonction de commutation : changeur
- Type de raccordement: borne à vis
- Filetage à vis : m2
- Couple de serrage : 0,25 Nm
- Section de conducteur flexible: 0,14 mm² ... 1,5 mm²
- Section conducteur rigide: 0,14 mm² ... 1,5 mm²
- Section de conducteur AWG: 28 ... 16
- Largeur : 71,2 mm
- Hauteur : 120 mm
- Profondeur : 65,5 mm (rail support inclus 7,5 mm)
- Unité de division: 4 TE
- Couleur : gris (RAL 7042)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau du boîtier : PA 6.6
- SENS D'ACTION : (L+)-PE & (L-)-PE & (L+)-(L-)
- Tension continue maximale UC : 1100 V c.c.
- Courant conducteur de protection IPE: ≤ 100 µA DC;≤ 540 µA AC
- Courant de choc nominal en µs (8/20): 20 kA
- Courant de décharge total iTotal (8/20) µs: 40 kA
- Temps de réponse TA: ≤ 25 ns
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20 (uniquement en cas d'utilisation de tous les points de serrage)
- Température ambiante (fonctionnement): -40 °C ... 80 °C
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 6000 m (amsl)
- Normes/réglementations: EN 61643-31
- Référence : 2019
- Type de montage : rail support : 35 mm
- EN type : T2
- Système d'alimentation électrique IEC: DC
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Valeur CTI du matériau: 600
- Matière isolante : PA 6.6 ; PBT
- CHEMINS DE PROTECTION : (DC+) - (DC-) ; (DC+/DC-) - PE
- Consommation électrique en veille PC : ≤ 150 MVA
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Niveau de protection Up: ≤ 4,5 kV
- Tension résiduelle Ures: ≤ 4,5 kV (à IN);≤ 3,3 kV (à 3 kA);≤ 3,6 kV (à 6,25 kA);≤ 3,8 kV (à 10 kA);≤ 4,2 kV (à 15 kA);≤ 5,4 kV (à 40 kA)
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 50g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
- Désignation du connecteur : contact de télécommunication défectueux
- Tension de fonctionnement : 5 V c.a. ... 250 V c.a. (altitude ≤ 2000 m (amsl));5 V c.c. ... 30 V C.C. (200 MA C.C.)
- Courant de fonctionnement : 5 mA AC ... 1,5 A C.A.;5 MA C.C. ... 1 A C.C.
- Longueur de section dénudée : 7 mm
- Contact de télécommunication défectueux : contact de télécommunication défectueux
- Courant de charge nominale IL : 40 A
- Résistance aux courts-circuits ISCCR : min. 1 kA c.c. (avec présécurité maximale 40 A gG / 1200 V c.c.);max. 4 kA c.c. (avec présécurité maximale 40 A gG / 1200 V c.c.)
- Pré-sécurité maximale pour le câblage par piqûre: 40 A (gG / 1200 V c.c.)
- Type de produit
Limiteur de surtension
- Protection anti-surtension pour
installation photovoltaïque
- Courant de fuite
40 kA
- Modèle
Module de rail support monobloc
IP20
- Référence fabricant
1376162
- Type
2
- Dim.
(l x H x P) 71.2 x 120 x 65.5 mm
- Largeur
71.2 mm
- Hauteur
120 mm
- Profondeur
65.5 mm
- Contenu
1 pc(s)
- Type d'emballage
Piece
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3588068 Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Limiteur de surtension Protection anti-surtension pour: installation phot
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3588068 Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Limiteur de surtension Protection anti-surtension pour: installation phot
Description
Parafoudre, comm. Type 2 / Classe II, pour les systèmes d'alimentation unipolaires DC à la terre jusqu'à 1100 V DC, pour montage sur rail support, avec contact de télécommunication.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
