Photo non contractuelle

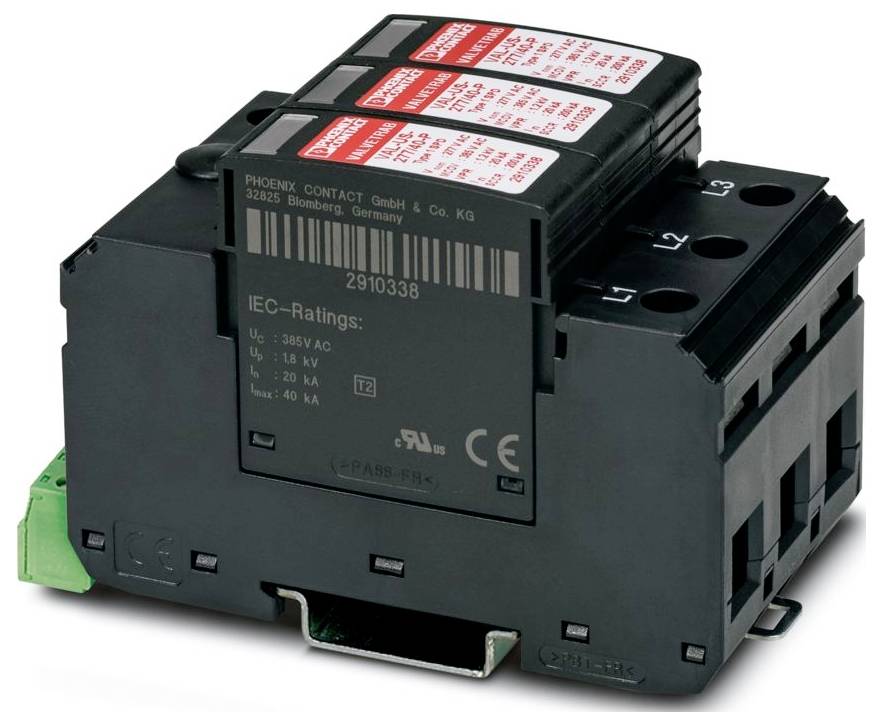

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Parasurtenseur 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 167.95 / pièce(s))
CHF 167.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : VALVETRAB US
- CLASSE D'ESSAI CEI: II;T2
- Forme : module de rail support enfichable en deux parties
- Nombre de pôles : 3
- Message Protection contre les surtensions défectueux : optique, contact de télécommunication
- TENSION NOMINALE ONU : 277/480 V C.A. (TN-C)
- Affichage / Télécommunication : Affichage / Télécommunication
- Fonction de commutation : changeur
- Type de raccordement : raccord emboîté/vissé via COMBICON
- Filetage à vis : m2
- Couple de serrage : 30 lbf-in.
- Section de conducteur flexible: 0,14 mm² ... 1,5 mm²
- Section conducteur rigide: 0,14 mm² ... 1,5 mm²
- Section de conducteur AWG: 14 ... 2
- Largeur : 53,4 mm
- Hauteur : 98,7 mm
- Profondeur : 65,7 mm
- Unité de division: 3 TE
- Couleur : noir (RAL 9005)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau du boîtier : PA 6.6;PBT
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Sens d'action : 3L-GND
- Courant conducteur de protection IPE: ≤ 450 µA
- Courant de choc nominal en µs (8/20): 20 kA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20 (uniquement en cas d'utilisation de tous les points de serrage)
- Température ambiante (fonctionnement): -40 °C ... 80 °C
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m (amsl)
- Normes/réglementations: EN 61643-11
- Référence : 2012
- Type de montage : rail support : 35 mm
- EN type : T2
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Fréquence nominale FN : 50 Hz (60 Hz)
- Valeur CTI du matériau: 600
- Matériau isolant : PA 6.6/PBT
- Groupe de matériaux: I
- SENTIERS DE PROTECTION : L-L;L-G
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Niveau de protection Up: ≤ 1,8 kV
- Tension résiduelle Ures: ≤ 1,8 kV (à IN);≤ 1,7 kV (à 10 kA);≤ 1,5 kV (à 5 kA);≤ 1,3 kV (à 3 kA)
- Comportement TOV à UT: 480 V AC (5 s / mode sans arrêt);530 V AC (120 min / mode de défaillance sûr)
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Spécifications UL : Spécifications UL
- Système de distribution d'énergie : Wye
- Fréquence nominale : 50/60 Hz
- Type de SPD : 1
- Désignation du connecteur : contact de télécommunication défectueux
- Tension de fonctionnement : 125 V/AC
- Courant de fonctionnement : 5 mA AC ... 750 MA C.A. ; 1 A C.C.
- Longueur de section dénudée : 7 mm
- Contact de télécommunication défectueux : contact de télécommunication défectueux
- Résistance aux courts-circuits ISCCR: 25 kA
- Présécurité maximale pour le câblage par piqûre: 125 A (gG)
- Tension continue maximale MCOV (L-G) : 385 V c.a.
- Tension nominale : 277/480 V c.a. (3 phases Wye)
- Affichage UL / Télécommunication : Affichage UL / Télécommunication
- COURANT DE FONCTIONNEMENT CA : 1 A C.A.
- Données de connexion UL : données de connexion UL
- Tension continue maximale MCOV (L-L) : 750 V c.a.
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Résistance aux courts-circuits (SCCR) : 200 kA
- PROTECTION CONTRE LA TENSION NOMINALE VPR (L-L) : 2500 V
- PROTECTION CONTRE LA TENSION NOMINALE VPR (L-G) : 1500 V
- Courant de choc nominal en: 20 kA
- Tension continue maximale UC (L-PEN) : 385 V c.a.
- Type UL : Type 1
- Courant de choc maximal par phase: 40 kA
- Type de produit
Parasurtenseur
- Tension nominale
277 V/AC
480 V/AC
- Modèle
Module de rail support enfichable en deux parties
IP20
- Référence fabricant
1199369
- Dim.
(l x H x P) 53.4 x 98.7 x 65.7 mm
- Largeur
53.4 mm
- Hauteur
98.7 mm
- Profondeur
65.7 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Parasurtenseur 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Parasurtenseur 1 pc(s)
Description
Dispositif de protection contre les surtensions à 3 canaux avec contact de télécommunication, pour 277/480 V c.a., 4 fils.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
