Name: Phoenix Contact 1159811 AXC F XT SPLC 1000 Module d'extension API 24 V/DC
Brand: Phoenix Contact
SKU: 3565172
Availability: BackOrder

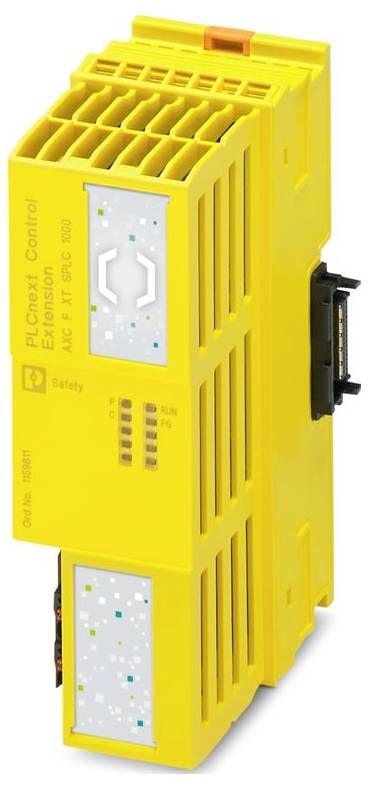

Phoenix Contact 1159811 AXC F XT SPLC 1000 Module d'extension API 24 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 485.95 / pièce(s))

CHF 524.95

-7 %

CHF 485.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : PLCnext Control Extension
Forme : modulaire
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 45 mm
Hauteur : 126,93 mm
Profondeur : 75 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C à 2000 m d'altitude; -25 °C ... 55 °C à 3000 m d'altitude; -25 °C ... 50 °C à 4000 m d'altitude
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Remarque : Configuration : Security Profile Active
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Humidité admissible (fonctionnement): 5 % ... 95 % (selon DIN EN 61131-2)
Choc (fonctionnement) : 30g (selon EN 60068-2-27/IEC 60068-2-27)
Vibration (fonctionnement) : 5g (selon EN 60068-2-6/IEC 60068-2-6)
Désignation du connecteur : fiche Axioline F
Longueur de section dénudée : 8 mm
En général, si le SPLC-1000 fonctionne avec AXC F 2152, le module de socle de bus AXC BS L 2 doit être utilisé.
ATEX : ATEX
IECEx: IECEx
Étiquette : Industrial IT Security, IACS Component
UL, États-Unis / Canada: UL, États-Unis / Canada
Puissance de perte maximale à condition nominale : type. 1,92 W ; type. 1,92 W
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Dimensions extérieures : dimensions extérieures
Largeur / Hauteur / Profondeur: 45 mm / 126,93 mm / 75 mm (la profondeur s'applique lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).)
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Certificat : IITS2 029429 0027
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (selon DIN EN 61131-2)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : max. 100 mA ; type. 80 mA
Raccordement conducteur : raccord conducteur
Fonction : Fonction
Circuit de protection : protection contre les polarités | diode de protection contre les polarités ; protection transitoire | diode de suppression
Approvisionnement : approvisionnement
Pression atmosphérique (stockage/transport) : 58 kPa... 106 kPa (jusqu'à 4500 m d'altitude)
Consommation de courant typique : 80 mA
Consommation de courant maximale: 100 mA
Caractéristiques particulières: Processus de développement certifié selon IEC 62443-4-1;Produit certifié selon IEC 62443-4-2
Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
Tension d'alimentation : 24 V DC
UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
Configuration système requise : configuration système
Serveur Web : Non
Fiche Axioline F : prise Axioline F
Outil d'ingénierie : PLCnext Engineer
Résistance aux gaz dangereux selon DIN 40046-36/DIN 40046-37: L'utilisation de l'appareil est interdite dans ces conditions ambiantes.
Fonction de sécurité : Oui
Potentiels: Alimentation de la tension logique UL: Potentiels: Alimentation de la tension logique UL
Affichage : affichage
Choc (stockage/transport) : 30g (selon EN 60068-2-27/IEC 60068-2-27)
Vibration (stockage/transport) : 5g (selon EN 60068-2-6/IEC 60068-2-6)
Écran de diagnostic : Non
Fonction de redondance : Non
La cybersécurité industrielle : la cybersécurité industrielle

Type de produit: Module d'extension API

Type: AXC F XT SPLC 1000

Tension de fonctionnement: 24 V/DC

Hauteur: 126.93 mm

Longueur: 75 mm

Largeur: 45 mm

: IP20

Dim.: (L x l x H) 75 x 45 x 126.93 mm

Référence fabricant: 1159811

Modèle: modulaire

Montage: Montage sur profilé support/rack

Contenu: 1 pc(s)

Profondeur: 74.25 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Module d'extension API 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Module d'extension API 24 V/DC

Description

Module d'extension PLCnext Control Extension, PROFIsafe F-Host, PROFIsafe F-Device, PLCnext Engineer, Certifié IEC 62443-4-2.

Ce texte a été traduit par une machine.

Description

Module d'extension PLCnext Control Extension, PROFIsafe F-Host, PROFIsafe F-Device, PLCnext Engineer, Certifié IEC 62443-4-2.
