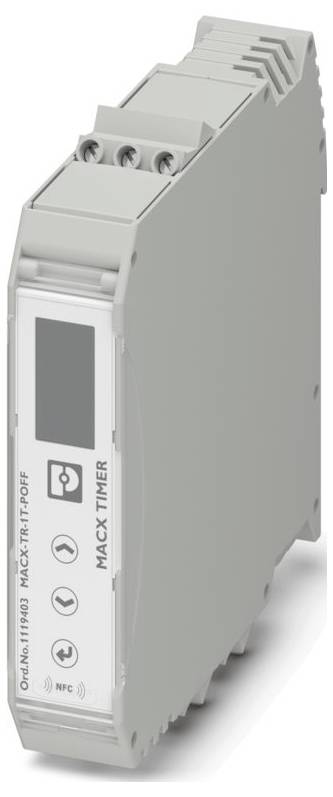

Phoenix Contact 1119403 MACX-TR-1T-POFF Relais temporisé coupure temporisée 1 pc(s) Plage temporelle: 10 ms - 10 min 2 i
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais temporisé
Modèle
coupure temporisée
Fonctions
Temporisation à la coupure
Tension de fonctionnement min.
24 V DC/AC
Fiche technique (PDF)
7 pièce(s)
Nombre
Total (CHF 81.36 / pièce(s))
CHF 111.37
-27 %
CHF 81.36
excl. TVA
Plus que 7 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement: borne à vis
- Couple de serrage : 0,5 Nm... 0,6 Nm (5 lb en ... 7 lb in)
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 14
- Largeur : 22,5 mm
- Hauteur : 109 mm
- Profondeur : 114 mm
- Couleur : gris (RAL 7042)
- Classe inflammabilité conformément à la norme UL94 : V0
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations: IEC 60947-5-1; IEC 61812-1
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 3
- Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
- Fréquence nominale : 48 Hz... 63 Hz
- Longueur de dénudage : 10 mm
- Résistance à la tension : 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
- Position de montage: indifférente
- Étiquette : GB/T 14048.5
- UL, États-Unis / Canada: UL, États-Unis / Canada
- CE : CE
- PLAGE DE TENSION D'ENTRÉE : 24 V C.A./C.C. ... 240 V C.A./C.C. (-15 % ... +10 %)
- Puissance nominale absorbée : 2,5 VA (0,8 W)
- Consignes de montage : sur rail standard NS 35 selon EN 60715
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Rayonnement perturbateur : rayonnement perturbateur
- Résistance aux interférences : EN 61000-6-2
- Tension de commutation maximale : 400 V c.a.
- Isolation : isolation de base
- Exécution de contact : 2 changeurs sans potentiel
- Tension d'isolation nominale : 300 V c.a.
- Commutation : commutation
- Durée de vie mécanique : env. 3 x 104 jeux de commutation
- Matériel de contact: Agni (90/10)
- Puissance d'arrêt (charge ohmique) maximale: 2000 VA (8 A / 250 V c.a.)
- Durée de vie électrique : env. 1 x 105 jeux de commutation, charge ohmique 2000 V A
- Fusible de sortie : 8 A (rapide)
- Temps de préparation : 250 ms
- Répétabilité : ≤ 0,05 % (＞1 s)
- Type de matériau isolant : PBT
- CCC: CCC
- Plage de temps de réglage: 10 ms ... 10 min.
- Précision de réglage : ≤ 0,5 % (＞1 s)
- Coefficient de température typique : ≤ 0,01 %/°C
- Résistance aux chocs : 4 kV (1.2/50 µs, IEC 60947-5-1)
- Type d'emballage
Piece
- Type de produit
Relais temporisé
- Type
MACX-TR-1T-POFF
- Modèle
coupure temporisée
- Connexion
raccord à vis
- Fonctions
Temporisation à la coupure
- Tension de fonctionnement min.
24 V DC/AC
- Tension de fonctionnement max.
240 V DC/AC
- Tension de fonctionnement
24 - 240 V DC/AC
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi 90/10
- Tension de contact (max.)
400 V/AC
- Puissance de coupure max.
2000 VA
- Plage temporelle (min.)
10 ms
- Plage temporelle (max.)
10 min
- Température min.
-25 °C
- Température max.
60 °C
IP20
- Longueur
114 mm
- Largeur
22.5 mm
- Hauteur
109 mm
- Profondeur
114 mm
- Dim.
(L x l x H) 114 x 22.5 x 109 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Relais temporisé coupure temporisée 1 pc(s) Plage temporelle: 10 ms - 10 min 2 i
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Relais temporisé coupure temporisée 1 pc(s) Plage temporelle: 10 ms - 10 min 2 i
Description
Relais temporel avec décélération d'arrêt, large plage de tension d'alimentation de 24 V c.a./c.c. ... 240 V c.a./c.c., durée réglable (10 ms ... 10 min), deux options de configuration, protection par mot de passe, 2 PDT, raccord vissé.
