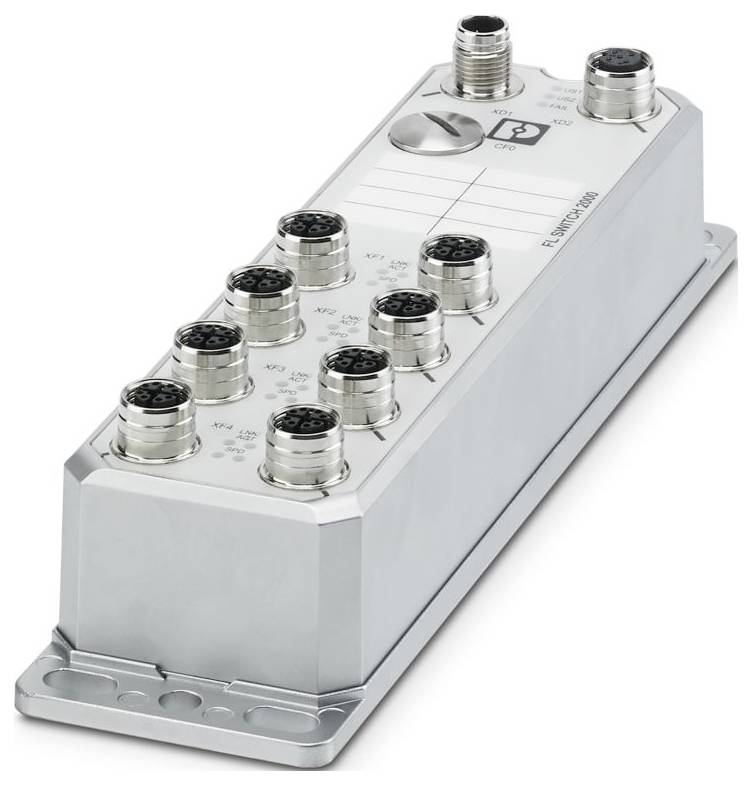

Phoenix Contact 1106615 FL SWITCH 2708 Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’174.79 / pièce(s))
CHF 1’174.79
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Managed Switch 2000
- Modèle : stand-alone
- Type de raccordement : connecteur M12, codé A.
- Largeur : 60 mm
- Hauteur : 226 mm
- Profondeur : 46 mm
- Matériau du boîtier : zinc moulé sous pression
- Conditions ambiantes: Conditions environnementales
- INDICE DE PROTECTION : IP65 ; IP66 ; IP67
- Température ambiante (fonctionnement): -40 °C ... 70 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN 61000-6-3
- Type de montage : montage mural
- Propriétés d'isolement: Propriétés d'isolation
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement): 30g (EN 60068-2-27)
- Vibration (fonctionnement): Selon IEC 60068-2-6: 5g, 150 Hz
- Général : Assistance téléphonique et sur place (payant)
- Vitesse de transmission : 10/100/1000 Mbit/s.
- Puissance de perte maximale à condition nominale : 6,93 W (US = Min, Tamb = Max)
- Classe de protection: III (VDE 0106)
- Pression atmosphérique (fonctionnement): 79 kPa ... 108 kPa à 2000 m d'altitude (sans Derating)
- Ethernet : Ethernet
- Longueur de transmission : 100 m (par segment)
- Plage de tension d'alimentation: 9 V c.c. ... 57 V DC
- Humidité admissible (stockage/transport) : 5 % ... 95 %
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : 260 mA
- Ondulation résiduelle : 3,6 VPP (dans la plage de tension admissible)
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Rayonnement perturbateur : rayonnement perturbateur
- Résistance aux interférences : EN 61000-6-2
- Affichage de l'état : LED : US1, US2 (alimentation électrique), Fail, 2 LED par port Ethernet (Link/Activity et Speed)
- Physique de transmission : cuivre
- MTTF: 461,15 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);149,69 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);19,78 ans ( norme SN 29500, température 70 °C, cycle de travail 100 %)
- Approvisionnement : approvisionnement
- Pression atmosphérique (stockage/transport) : 79 kPa... 108 kPa à 2000 m d'altitude (sans Derating)
- Sans substances nocives : Oui
- Consommation de courant typique : 260 mA (à US = 24 V c.c. et 25 °C température ambiante)
- Consommation de courant maximale : 0,77 A (US = Min, Tamb = Max)
- Remarque sur le type de connexion : autonégotiation et autocrossing
- Nombre de canaux : 8 (ports M12)
- Moyens de transmission : cuivre
- Diagnostic local : tension d'alimentation US1/2 US1, LED US2 verte ; LED div. LED rouge FAIL ; état de liaison LED vert
- Caractéristiques particulières: Plage de température étendue;Processus de développement certifié selon IEC 62443-4-1;Produit certifié selon IEC 62443-4-2
- Fonctionnalité de base : Commutateur Store and Forward, conforme à la norme IEEE 802.3
- Fonctions Switch : Fonctions Switch
- Fonctions de diagnostic : historique RMON ; protocole LLDP (Link Layer Discovery Protocol) ; traps SNMP ; suivi de port N:1 ; ACD (Address Conflict Detection) ; SysLog ; surveillance CRC
- Fonctions de filtrage : Qualité de service (8 classes de priorité) ; Classe de service ; DiffServ/DSCP ; Priorisation des ports ; VLAN (jusqu'à 32 VLAN) ; IGMP Snooping/Querier (v1/v2) ; Port de requête automatique ; Filtrage multidiffusion étendu
- Paramétrage IP : client DHCP ; option DHCP 82 (agent relais) ; serveur DHCP (basé sur le pool, basé sur le port) ; BootP ; DCP (protocole de découverte et de configuration)
- Tableau d'adresses MAC : 8k
- Gestion : Gestion basée sur le Web (HTTP/HTTPS) ; Gestion des utilisateurs basée sur les rôles (LDAP, RADIUS) ; SNMPv1/v2/v3 ; Interface de ligne de commande (Telnet, SSH)
- Redondance : protocole de redondance des médias (MRP) ; protocole RSTP (Rapid Spanning Tree Protocol) ; FRD (détection rapide des anneaux) ; support des grands arbres ; LACP (Link Aggregation Control Protocol) ; redondance du système PROFINET S2
- Autres fonctions : Jumboframes (max. 9600 octets);Transmission MMS & GOOSE (IEC 61850-8-1);Transmission Modbus/TCP
- Synchronisation horaire : SNTP (Simple Network Time Protocol)
- Fonctions de sécurité : Fonctions de sécurité
- Fonctionnalité : Fonctionnalité
- Distance des trous de forage : 210 mm
- LED de signal : réception des données, état du lien
- Circuit d'essai: Alimentation 24 V / Serre de fonction 500 V c.c. 1 min;Interface Ethernet / Tous les autres potentiels 2,25 kV c.c. 1 min
- Indicateurs d'état et de diagnostic : LED : US1, US2 (alimentation électrique), Fail, 2 LED par port Ethernet (Link/Activity et Speed)
- Retard du signal : ≥ 1,9 µs (mode magasin et avancé, 10/100/1000 Mbit/s, selon la taille du trame)
- Tension d'alimentation (c.c.) : 24 V c.c. (redondant)
- Conformité aux directives CEM: EN 61000-6-2 EN 61000-4-2 (ESD) Critère B;EN 61000-6-2 EN 61000-4-3 (Champs électromagnétiques) Critère A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Critère A;EN 61000-6-2 EN 61000-4-5 (Surge) Critère B;EN 61000-6-3 EN 61000-4-6 (Immunité guidée par câble) Critère A;EN 61000-6-3 (Émission de brouillage par câble) Classe B;EN 61000-6-2 (Émission de type B)
- Classe de conformité PROFINET : Conformance Class B
- Fonction de périphérique PROFINET: PROFINET-Device;Fast Startup
- Port Security : MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass
- Type de produit
Commutateur Ethernet industriel
- Débit de transmission
10 / 100 / 1000 MBit/s
- Fonctionnalités de base
Commutateur - Géré
- Ports Ethernet
8
- Nombre de ports 10/100 Mo/s
8 x
- Ports 10/100/1000 Mb/s
8 x
- Jumbo Frames
oui
- Largeur
60 mm
- Hauteur
226 mm
- Profondeur
46 mm
- Type
FL SWITCH 2708
IP65
IP66
IP67
- Tension de fonctionnement
24 V/DC
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s
Description
Commutateur managé série 2000, 8 ports M12 10/100/1000 Mbit/s, indice de protection : IP65/IP66/IP67, PROFINET Conformance Classe B, plage de température étendue, processus de développement certifié IEC 62443-4-1, compatible avec IEC 62443-4-2
