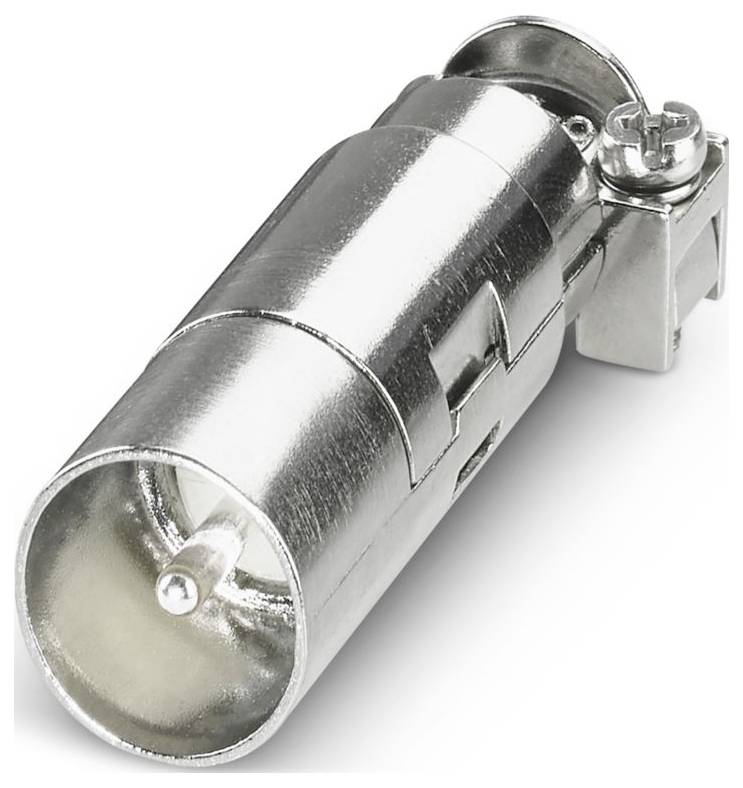

Phoenix Contact 1066962 Connecteur Contact mâle Nombre total de pôles: 1 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur
Forme
Contact mâle
Nombre total de pôles
1
Contenu
1 pc(s)
Type
HC-M-01-COAX-CK1,6-75-M
Fiche technique (PDF)
184 pièce(s)
Nombre
Total (CHF 14.75 / pièce(s))
CHF 14.75
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Section de conducteur raccordée à fils fins sans douille de câble : 0.14-2.5 mm²
- Section de conducteur raccordée multifils : 0.14-2.5 mm²
- Nombre de contacts de puissance : 0
- Nombre de contacts de commande : 1
- Exécution du raccordement électrique : raccord à sertir
- Tension nominale : 0,8 kV
- Courant nominal en : 10 A
- Température de fonctionnement : -40-85 °C
- Classe de inflammabilité du matériau isolant selon UL94: V0
- Diamètre du contact enfichable : 1.6 mm
- Exécution de contact : stylo
- Contact sans contact : oui
- Min. Nombre de cycles d'enfichage: 500
- Avec protection de fil : Non
- Avec conducteur de protection : Non
- Nombre de pôles: 1.
- Température ambiante : 85-85 °C
- Degré de pollution : 3
- Matériau du revêtement de contact : or
- Matériau de l'insert de contact : thermoplastique
- Matériau du contact: Autres alliages de cuivre
- Matériau de l'insert de connecteur : thermoplastique
- Catégorie de surtension III
- Type
HC-M-01-COAX-CK1,6-75-M
- Type de produit
Connecteur
- Forme
Contact mâle
- Nombre total de pôles
1
- Contenu
1 pc(s)
- Température max.
85 °C
- Température min.
-40 °C
- Matériau du contact
or
- Ø câble max.
9.5 mm
- Diam. câble (min.)
3 mm
- Matériau boîtier
thermoplastique
- Référence fabricant
1066962
- Matériau d'isolation
thermoplastique
- Gamme de Ø de câble
3 - 9.5 mm
- Nombre de pôles
1
- Hauteur
15.5 mm
- Profondeur
46.2 mm
- Section max.
2.5 mm²
- Section (min.)
0.14 mm²
- Gamme de section
0.14 - 2.5 mm²
- Ø stylo
1.6 mm
- Tension assignée
48 V/DC V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3562839 Phoenix Contact 1066962 Connecteur Contact mâle Nombre total de pôles: 1 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562839 Phoenix Contact 1066962 Connecteur Contact mâle Nombre total de pôles: 1 1 pc(s)
Description
Connecteurs, nombre de pôles: 1, contacts de puissance: 0, contacts de commande: 1, broche, Raccord à sertir, 48 V, 10 A, 0,14 mm² ... 2,5 mm², diamètre extérieur de la ligne : 3 mm ... 9,5 mm, application: COAX, 75 Ω
