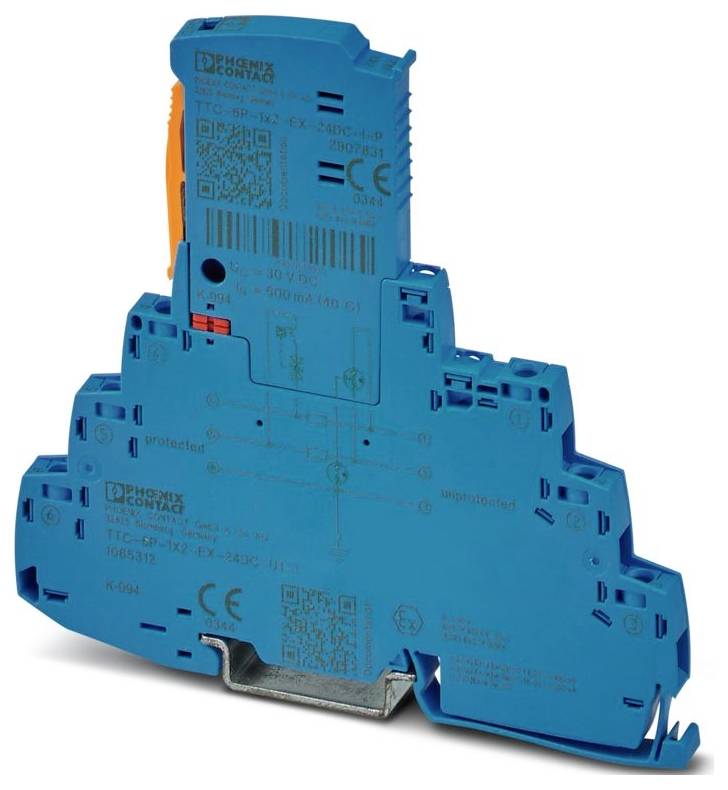

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Parasurtenseur 5 kA 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
382 pièce(s)
Nombre
Total (CHF 90.61 / pièce(s))
CHF 90.61
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : TERMITRAB complete
- CLASSE D'ESSAI CEI: C1;C2;C3;D1
- Forme : module de rail support enfichable en deux parties
- Message de protection contre les surtensions défectueux : optique
- TENSION NOMINALE ONU : 24 V C.C.
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 6,2 mm +0,1 mm
- Hauteur : 105,8 mm
- Profondeur : 100 mm (rail support inclus 7,5 mm)
- Couleur: Bleu (RAL 5015);gris clair (RAL 7035)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau boîtier : PBT
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Sens d'action : Line Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground en option
- Tension continue maximale UC : 30 V c.c.
- Courant assigné : 600 mA (40 °C)
- Courant de fonctionnement IC en UC : ≤ 5 µA
- Courant conducteur de protection IPE: ≤ 1 µA
- Courant de décharge total iTotal (8/20) µs: 10 kA
- Niveau de protection Up (veine): ≤ 55 V (C1 - 1 kV / 500 A);≤ 65 V (C2 - 10 kV / 5 kA);≤ 55 V (C3 - 100 A)
- Niveau de protection Up (terre de veine): ≤ 900 V (C1 - 1 kV / 500 A);≤ 1,05 kV (C2 - 10 kV / 5 kA);≤ 1,4 kV (C3 - 100 A)
- Capacité (fil) : type. 2 nF
- Résistance par chemin : 1,65 Ω ±20 %
- Présécurité requise maximum : 630 mA (FF)
- Résistance au courant de choc (terre de veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m (amsl)
- Normes/réglementations : IEC 61643-21
- Remarque : 2000 + Corrigendum 2001 + A1:2008, modifié + A2:2012
- Type de montage : rail support : TH 35 - 7,5 mm
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Matériau isolant : PBT
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Couples de fils par module: 1
- Courant de choc nominal en µs (8/20) (veine-terre): 5 kA
- Courant de décharge d'impulsion Iimp (10/350) µs (veine-terre): 0,5 kA
- Temps de réponse TA (veine-terre): ≤ 100 ns
- Niveau de protection Up statique (terre de veine): ≤ 900 V (C1 - 1 kV / 500 A);≤ 1,05 kV (C2 - 10 kV / 5 kA)
- Temps de réinitialisation de l'impulsion (Terre de veine): ≤ 30 ms
- EN 61643-21: EN 61643-21
- Courant de choc nominal en µs (8/20) (veine): 5 kA
- Courant de décharge d'impulsion Iimp (10/350) µs (veine): 0,5 kA
- Niveau de protection Up statique (veine): ≤ 50 V (C1 - 1 kV / 500 A);≤ 65 V (C2 - 10 kV / 5 kA)
- Temps de réponse TA (veine-veine): ≤ 1 ns
- Amortissement d'insertion AE, sym. : Type. 0,3 dB (≤ 250 kHz / 150 Ω)
- Fréquence limite fg (3 dB), sym. Dans le système 150 Ω: Type. 940 kHz
- Résistance au courant de choc (veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A
- Temps de réinitialisation de l'impulsion (veine): ≤ 700 ms
- Capacité interne maximale Ci: Négligeable
- Max. Inductance interne Li: Négligeable
- Courant d'entrée maximal II: 400 mA (T4 / -40 °C ... +50 °C);250 MA (T4 / -40 °C ... +70 °C);350 MA (T6 / -40 °C ... +35 °C);100 MA (T6 / -40 °C ... +70 °C)
- max. Tension d'entrée UI : 30 V c.c.
- Tension d'isolement contre la terre: > 180 V c.c.
- Conformité/Autorisations: Conformité/Autorisations
- UL, États-Unis / Canada: Classe I, Div. 2, GROUPES A, B, C, D T4A
- Type de produit
Parasurtenseur
- Courant de fuite
5 kA
- Modèle
Module de rail support enfichable en deux parties
IP20
- Référence fabricant
1065312
- Dim.
(l x H x P) 6.2 x 105.8 x 100 mm
- Largeur
6.2 mm
- Hauteur
105.8 mm
- Profondeur
100 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Parasurtenseur 5 kA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Parasurtenseur 5 kA 1 pc(s)
Description
Protection contre les surtensions, composée d'une prise de protection et d'un élément de base, avec affichage d'état intégré pour un circuit de signal Ex-i à 2 fils sans potentiel terrestre, par ex. boucle de courant 0(4)...20 mA, compatible HART. Utilisable dans des circuits de sécurité jusqu'à SIL 3.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
