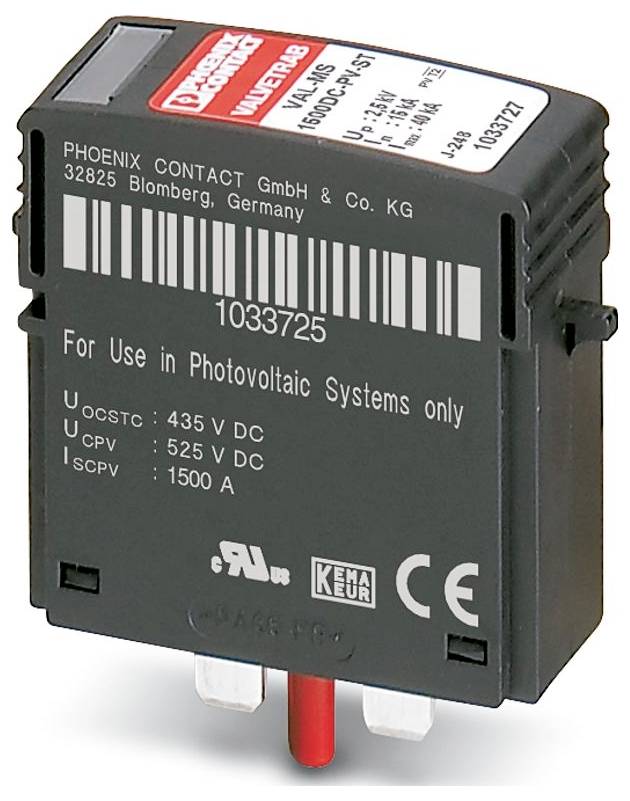

Photo non contractuelle
Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Prise parasurtenseur Protection anti-surtension pour: installation photovolt
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 58.65 / pièce(s))
CHF 175.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : VALVETRAB MS
- CLASSE D'ESSAI CEI: PV II;PV T2
- Format : fiche
- Message de protection contre les surtensions défectueux : optique
- Type de raccordement : enfichable
- Largeur : 17,5 mm
- Hauteur : 52,4 mm
- Profondeur : 55,3 mm
- Unité de division: 1 TE
- Couleur : noir (RAL 9005)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau du boîtier : PA 6.6-FR;PBT-FR
- SENS D'ACTION : (L+)-PE & (L-)-PE & (L+)-(L-)
- Courant de choc nominal en µs (8/20) : 20 kA (4x (5x en | 120 s) | 30 min))
- Temps de réponse TA: ≤ 25 ns
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 3000 m (amsl)
- Normes/réglementations : IEC 61643-31
- Référence : 2018
- Type de montage : sur élément de base
- EN type : T2
- Système d'alimentation électrique IEC: DC
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Valeur CTI du matériau: 600
- MATIÈRE ISOLANTE: PA 6.6-FR;PBT-FR
- Groupe de matériaux: I
- SENTIERS DE PROTECTION : (DC+) - (DC-) ; (DC+) - G ; (DC-) - G
- Consommation électrique en veille PC : ≤ 250 MVA
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Niveau de protection Up: ≤ 2,5 kV
- Tension résiduelle Ures: ≤ 1,9 kV (à 3 kA);≤ 2,1 kV (à 5 kA);≤ 2,2 kV (à 10 kA);≤ 2,5 kV (à 15 kA);≤ 2,7 kV (à 20 kA);≤ 2,9 kV (à 30 kA);≤ 3 kV (à 40 kA )
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 30g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement) : 5g (5-500 Hz / 2,5 h / XYZ)
- Spécifications UL : Spécifications UL
- Système de distribution d'énergie : DC PV
- Type SPD : 1CA
- Tension nominale : 1500 V/DC
- Général : général
- Données techniques supplémentaires : données techniques supplémentaires
- Résistance aux courts-circuits (SCCR) : 50 kA
- Courant de choc nominal en: 10 kA
- Tension continue maximale MCOV : 1500 V c.c.
- Protection contre la tension nominale VPR : 4 kV
- Lieu de montage : intérieur
- Emplacement du dispositif de séparation : interne
- Accessibilité : Accessible
- Comportement de défaillance SPD : OCFM (comportement d'erreur de séparation)
- Circuit de protection côté tension continue (DC) : circuit de protection côté tension continue (DC)
- Tension continue maximale UCPV : 750 V c.c.
- Résistance aux courts-circuits ISCPV : 2000 A
- TENSION À VIDE UOCSTC : ≤ 625 V C.C.
- Courant de fonctionnement continu ICPV : < 350 µA
- Distance entre les parties actives et mises à la terre: 8 mm
- Type de produit
Prise parasurtenseur
- Protection anti-surtension pour
installation photovoltaïque
- Courant de fuite
40 kA
- Tension nominale
1500 V/DC
- Modèle
Connecteur mâle
IP20
- Référence fabricant
1033727
- Type
2
- Dim.
(l x H x P) 17.5 x 52.4 x 55.3 mm
- Largeur
17.5 mm
- Hauteur
52.4 mm
- Profondeur
55.3 mm
- Contenu
3 pc(s)
- Type d'emballage
Package
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Prise parasurtenseur Protection anti-surtension pour: installation photovolt
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Prise parasurtenseur Protection anti-surtension pour: installation photovolt
Description
Fiche de rechange dans un emballage de 3 pour les combinaisons de parafoudres PV de la famille de produits VAL-MS 1500DC-PV...
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
