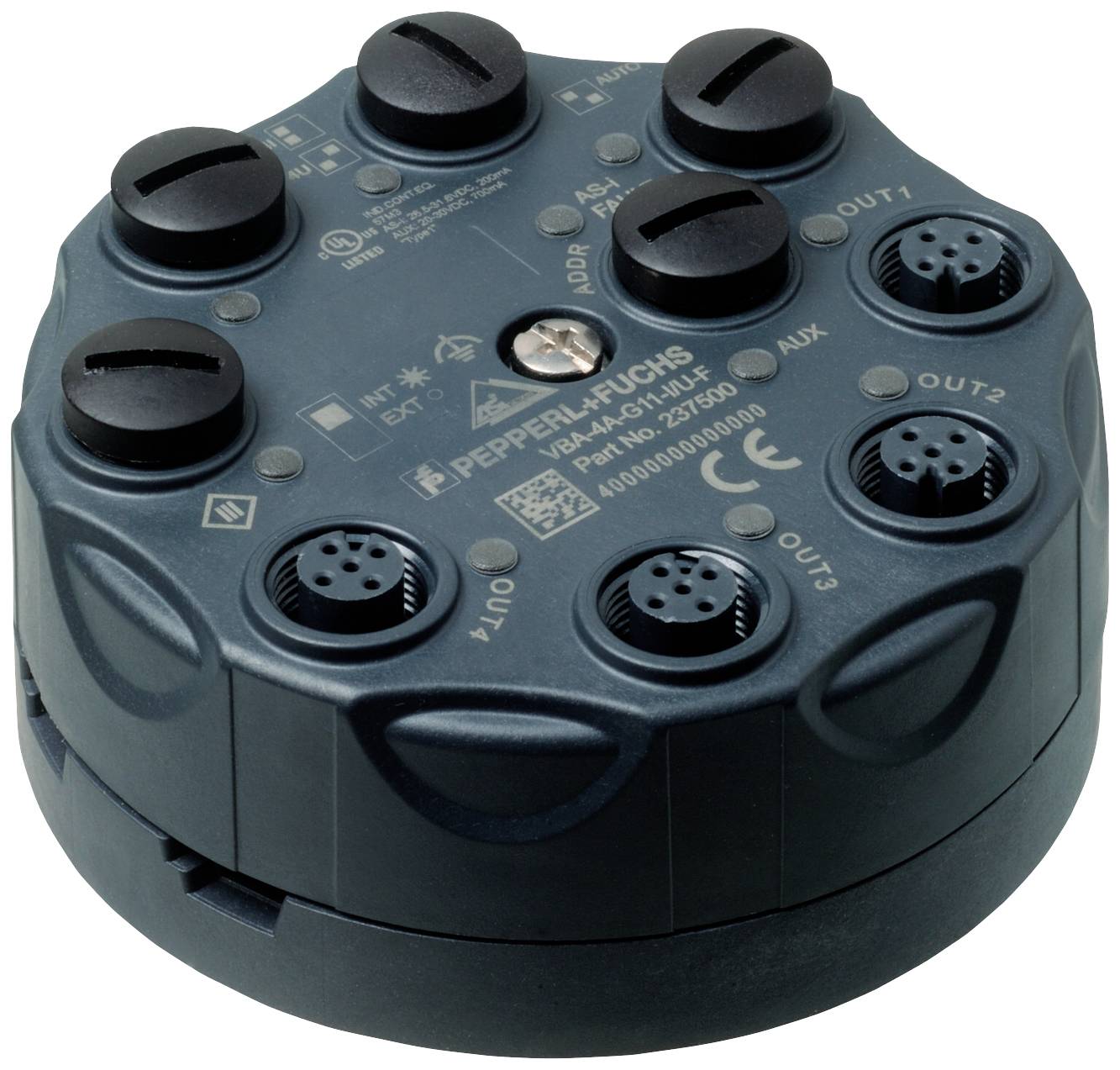

Pepperl+Fuchs VBA-4A-G11-I/U-F 237500 Répartiteur actif Répartiteur multipôles 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Répartiteur actif
Nombre d'emplacements de signaux
4
Type
VBA-4A-G11-I/U-F
Affichage d'état
avec LED
Indice de protection
IP68
IP69K
Fiche technique (PDF)
Nombre
Total (CHF 340.38 / pièce(s))
CHF 340.38
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Répartiteur actif
- Nombre d'emplacements de signaux
4
- Type
VBA-4A-G11-I/U-F
- Affichage d'état
avec LED
IP68
IP69K
- Température max.
60 °C
- Température min.
-25 °C
- Mode de raccordement (boîtier de distribution)
M12 femelle
- Matériau boîtier
PBT PC
- Poids
200 g
- Référence fabricant
237500
- Contenu
1 pc(s)
- Spécificités
avec protection contre la surtension
- Capacité de courant totale
200 mA
- Capacité de charge par signal E/S
120 mA
- Fonction de charge sans fil
non
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2630217 Pepperl+Fuchs VBA-4A-G11-I/U-F 237500 Répartiteur actif Répartiteur multipôles 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2630217 Pepperl+Fuchs VBA-4A-G11-I/U-F 237500 Répartiteur actif Répartiteur multipôles 1 pc(s)
Description
G11 module analogique 4 sorties analogiques, spécification AS-interface : V3.0, indice de protection IP68 / IP69K, indice de protection : en 60529:2000, fixation : platine de montage
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesType de participant : abonné standardSpécification AS-interface : V3.0Spécification de passerelle requise : ≥ V2.1Numéro de fichier UL : E223772Caractéristiques sécurité fonctionnelleMTTFd: 220 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesLED AS-i/FAULT : indicateur d'état ; LED multicolore | vert : fonctionnement normal | rouge : erreur de communication | jaune/rouge clignotant : adresse 0 | vert/rouge clignotant : erreur périphériqueLED ANALOGIQUE : signal de sortie d'état ; LED jaune | jaune : valeur de sortie dans la plage de valeurs | jaune clignotant : coupure de fil (en cas de sortie de courant) ou valeur de sortie hors plage de valeursLED aux : ext. Tension auxiliaire Uaux; double LED vert/rouge | vert : tension OK | rouge : tension inverséeLED INT/EXT : affichage de l'état alimentation en sortie ; LED verte | vert : alimentation en sortie de l'AS-interface | Arrêt : alimentation en sortie de la tension auxiliaireDonnées électriquesTension auxiliaire (sortie) : 24 V DC ± 15 % PELVTension de fonctionnement nominale : 26,5... 31,6 V en AS-interfaceCourant de fonctionnement nominal : ≤ 75 ma (sans sorties) / max. 200 maIndice de protection: IIIProtection contre les surtensions : Uaux, Ue: catégorie de surtension III, alimentations de tension séparées en toute sécurité (PELV)SortieNombre/type: 4 sorties analogiques | courant: 0... 20 ma | tension : 0... 10 VAlimentation : arrêt AS-interface (position d'interrupteur INT, réglage de base) ou tension auxiliaire Uaux (position d'interrupteur EXT)Charge : tension de sortie : min. 1 kΩ | sortie de courant : max. 600 ΩIntensité de courant : ≤ 120 ma (courant de signal + alimentation de l'actionneur) en AS-interface; protection contre les surcharges et les courts-circuits | ≤ 700 ma (courant de signal + alimentation de l'actionneur) en tension auxiliaire externe Uaux, protection contre les surcharges et les courts-circuitsRésolution : tension de sortie : 3 mV | courant de sortie : 6 μAPrécision : 0,15 % de la valeur finaleInfluence de la température : 1 μA/K ou 0,3 mV/K.Courant de court-circuit : tension de sortie : max. 22 maConformité aux directivesCompatibilité électromagnétique : Directive 2014/30/UE: En 62026-2:2013Conformité aux normesIndice de protection : en 60529:2000Norme bus de terrain : en 62026-2:2013Émission de parasites : en 61000-6-4:2007AS-interface : en 62026-2:2013IMMUNITÉ : EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Mode de programmationProfil: S-7.3.6Code IO : 7Code ID: 3Code ID1 : fCode ID2 : 6Bit de données (fonction via AS-interface) : la transmission de la valeur de données s'effectue selon le profil AS-interface 7.3.Bit de paramètre (programmable via AS-i) : fonction P0 : Watchdog : | P0=1 (par défaut), Watchdog actif | P0=0, Watchdog inactif P1 : mode de sortie : | P1=1 (défaut), 4x sortie de courant | P2=0, 4x sortie de tension P2 : message d'erreur périphérique : | P2=1 (par défaut), erreur périphérique signalée | P2=0, erreur périphérique non signalée P3 : mode automatique : | P3=1 (défaut), réglage manuel du mode de sortie | P3=0, détection automatique de la charge (mode mixte possible)Conditions ambiantesTempérature ambiante: -25 ... 60 °C (-13 °C) 140 °F)Température de stockage : de -25 ...+70 °C 85 °C (-13 °C) 185 °F)Humidité relative : 85 %, sans condensationConditions climatiques : utilisation uniquement à l'intérieurHauteur d'utilisation : ≤ 2000 m au-dessus de NNDegré de pollution : 3Caractéristiques mécaniquesIndice de protection : IP68 / IP69KConnexion : AS-interface/Uaux: technique de pénétration, câble plat jaune/câble plat noir | sorties : connecteur rond M12Matière Boîtier : PBT/PC Vis de fixation : acier inoxydable 1.4305 / AISI 303 (V2A)Poids 200 gCouple de serrage des vis du boîtier : 1,8 NmCouple de serrage du presse-étoupe : 0,4 NmFixation : plaque de montage
