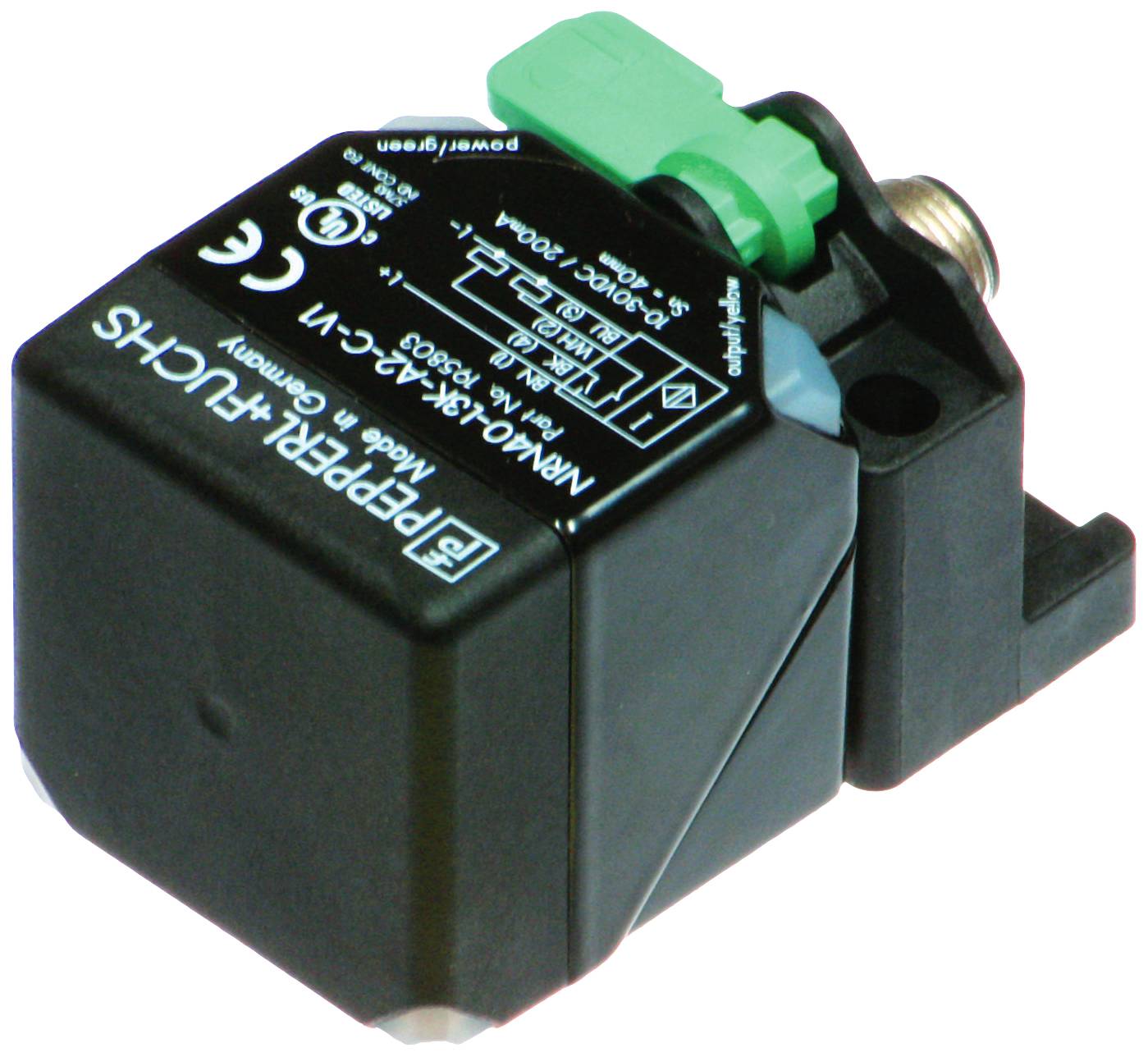

Pepperl+Fuchs Capteur inductif NRN40-L3K-A2-C-V1 306534-0108 M12 non affleurant PNP
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur
Tension de fonctionnement max.
30 V/DC
Type de contact
Antivalent
Distance de commutation (max.)
40 mm
Sorties
PNP
Fiche technique (PDF)
4 pièce(s)
Nombre
Total (CHF 98.01 / pièce(s))
CHF 98.01
excl. TVA
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Capteur
- Type
NRN40-L3K-A2-C-V1
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Type de contact
Antivalent
- Distance de commutation (max.)
40 mm
- Sorties
PNP
- Matériau du boîtier
GD-ZnAl4Cu1
- Modèle
inductif
- Type de montage
non affleurant
- Taille
M12
- Branchement
fiche mâle M12, 4 pôles
- Spécificités
afficheur LED
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- Fréquence de commutation
180 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2628483 Pepperl+Fuchs Capteur inductif NRN40-L3K-A2-C-V1 306534-0108 M12 non affleurant PNP
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628483 Pepperl+Fuchs Capteur inductif NRN40-L3K-A2-C-V1 306534-0108 M12 non affleurant PNP
Description
Distance de commutation : 40 mm, montage : non encastré, fonction de commutation : antivalent, type de sortie : PNP, tension de fonctionnement : 10... 30 V DC, courant de fonctionnement : 0... 200 mA
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesFonction de commutation : antivalentType de sortie : PNPIntervalle de commutation: 40 mmMontage : non encastréPolarité de sortie : DCDistance de commutation sécurisée : 0... 32,4 mmDistance de commutation réelle: 36... 44 mmFacteur de réduction rAl: 1Facteur de réduction rCu: 1Facteur de réduction rV2A (1.4301) : 1Facteur de réduction rSt37: 1Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 10... 30 V DCFréquence de commutation : 0... 180 HzHystérésis : 2... 15 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2,5 V.Courant de fonctionnement : 0... 200 mACourant résiduel : 0... 0,5 ma type. 0,01 maCourant à vide : ≤ 25 maDélai de mise en veille : 15 ms.Champ magnétique : 200 MTChamp magnétique : 200 MTAffichage de la tension de fonctionnement : LED, vertAffichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1123 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsClasse de protection : II Tension d'isolation de référence: 60 V Résistance aux chocs nominale : 800 V.Homologué UL : cULus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de raccordement : connecteur M12 x 1, 4 pôlesMatériau du boîtier : GD-ZnAl4Cu1, avec revêtement | bride de fixation PA6-GF35Face : PA 6 Grivory GVN-35HIndice de protection : IP67Poids 180 g
