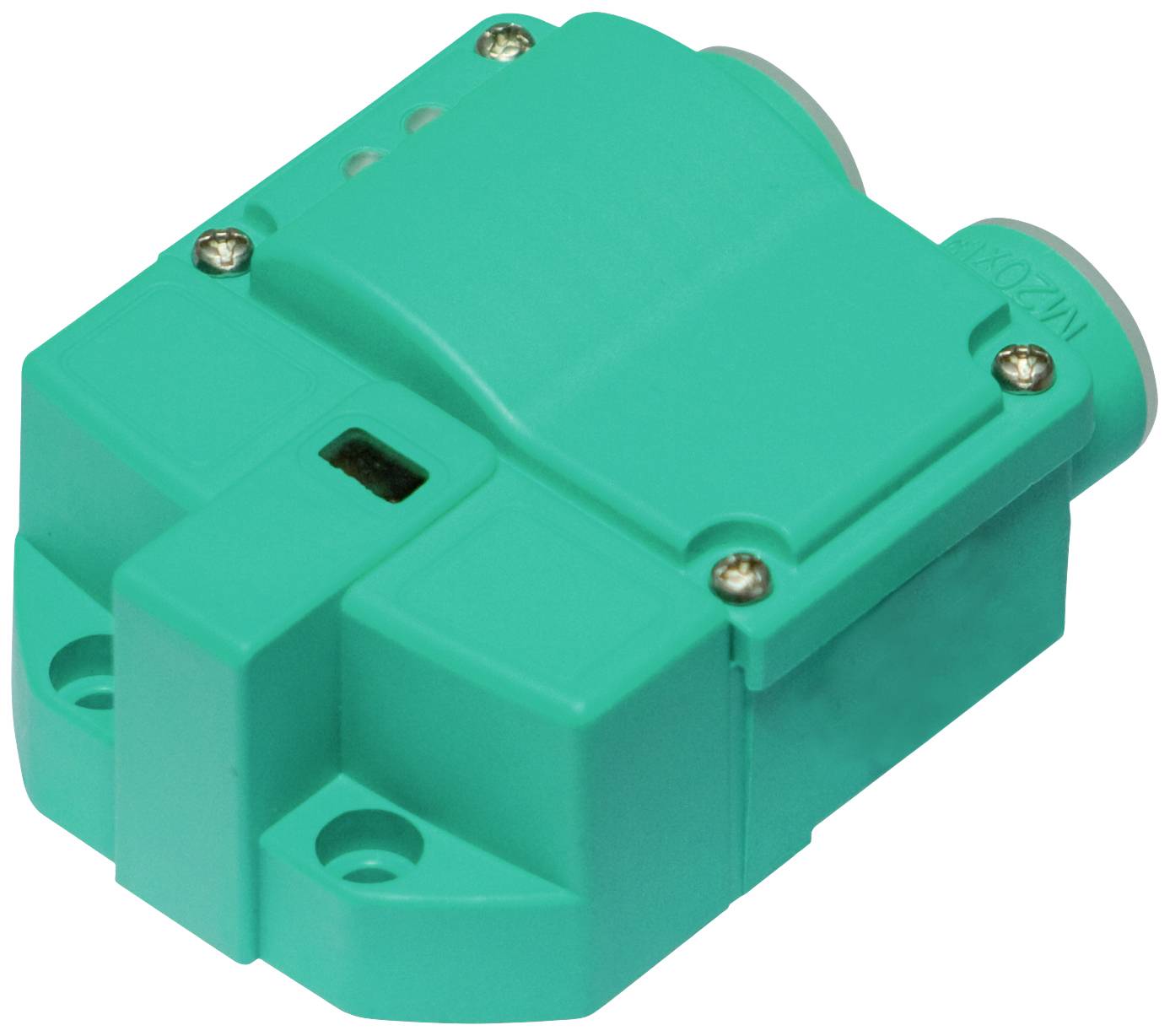

Pepperl+Fuchs Capteur inductif NCN3-F31K-N4-B13 70110340 affleurant NAMUR
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur
Tension de fonctionnement max.
8.2 V
Type de contact
2 NF (R)
Distance de commutation (max.)
3 mm
Sorties
NAMUR
Fiche technique (PDF)
Nombre
Total (CHF 164.62 / pièce(s))
CHF 164.62
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Capteur
- Type
NCN3-F31K-N4-B13
- Tension de fonctionnement max.
8.2 V
- Tension de fonctionnement
8.2 V (max)
- Type de contact
2 NF (R)
- Distance de commutation (max.)
3 mm
- Sorties
NAMUR
- Matériau du boîtier
PBT
- Modèle
inductif
- Type de montage
affleurant
- Branchement
terminal à ressort
- Spécificités
afficheur LED
- Température min.
-25 °C
- Température max.
100 °C
IP67
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- Fréquence de commutation
3 kHz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2628126 Pepperl+Fuchs Capteur inductif NCN3-F31K-N4-B13 70110340 affleurant NAMUR
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628126 Pepperl+Fuchs Capteur inductif NCN3-F31K-N4-B13 70110340 affleurant NAMUR
Description
Distance de commutation : 3 mm, montage : encastrable, fonction de commutation : 2 x NF (NC), type de sortie : NAMUR, tension nominale : 8 V.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesFonction de commutation : 2 x NF (NC)Type de sortie : NAMURIntervalle de commutation: 3 mmMontage : encastrableDistance de commutation sécurisée : 0... 2,4 mmDistance de commutation réelle: 2,7... type 3,3 mm.Actionneur : acier inoxydable 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mmFacteur de réduction rAl: 0,5Facteur de réduction rCu: 0,4Facteur de réduction rV2A (1.4301) : 1Facteur de réduction rSt37: 1,3Facteur de réduction rMS: 0,6Type de sortie : 2 filsDonnées caractéristiquesTension nominale : 8,2 V (Ri env. 1 kΩ)Fréquence de commutation : 0... 3 kHzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : ouiAdapté pour la technique 2:1 : oui, diode de protection contre les inversions de polarité non nécessaireConsommation de courant Plaque de mesure non détectée : ≥ 3 ma Plaque de mesure détectée : ≤ 1 maTemps de veille : ≤ 1,1 ms.Affichage de l'état de commutation : LED, jauneIndicateur d'état de la vanne : LED, jauneCaractéristiques sécurité fonctionnelleNiveau d'intégrité de sécurité (SIL) : SIL 2MTTFd: 1470 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Circuit de vanneTension : max. 32 V DCCourant : max. 240 mAProtection contre les courts-circuits : nonProtection contre l'inversion de polarité : oui, lorsque la sortie est inversée, la LED est hors fonction, ce qui permet d'augmenter la puissance pour l'électrovanneConformité aux normes et aux directivesConformité aux normes NAMUR : EN 60947-5-6:2000 | IEC 60947-5-6:1999 Compatibilité électromagnétique : ne 21:2007 NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologation IECEx Niveau de protection de l'appareil GA : IECEx TUN 17.0021X Niveau de protection Gb : IECEx TUN 17.0021X Niveau de protection de l'appareil MB : IECEx TUN 17.0021XHomologation ATEX Niveau de protection de l'appareil GA : TÜV 99 ATEX 1479 X. Niveau de protection Gb : TÜV 99 ATEX 1479 X. Niveau de protection de l'appareil GC (ic) : PF 13 CERT 2895 XCONFORMITÉ EAC : TR CU 012/2011Homologué UL : cULus listed, usage général Emplacement ordinary : E87056 Emplacement dangereux : E501628 Dessin de contrôle : 116-0456Homologation CCC Emplacement dangereux : 2020322315002262Homologation NEPSI Certificat NEPSI : GYJ19.1410XConditions ambiantesTempérature ambiante: -25 ... 100 °C (-13 °C) 212 °F)Température de stockage: -40 ... 100 °C (-40 °F) 212 °F)Caractéristiques mécaniquesConnexion (côté système) : bornes à ressort à cage, longueur de dénudage : 7 mm | presse-étoupe M20 x 1,5 | longueur utile de filetage 11,5 mm | profondeur de vissage maximale : 11,5 mmSection de câble (côté système) : rigide : 0,14... 2,5 mm2 | flexible : 0,14... 1,5 mm2 | flexible avec embout de câble : 0,25... 1,5 mm2Connexion (côté vanne) : identique à la connexion (côté système)Section de câble (côté vanne) : identique à la section de câble (côté système)Matériau du boîtier : PBTFace : PBTIndice de protection : IP67Couple de serrage vis de fixation : 4 Nm... 5 NmCouple de serrage des vis du boîtier : 1 NmCouple de serrage du presse-étoupe : M20 x 1,5 ; max. 7 NmRemarque : coupure LEDInformations généralesUtilisation en zone potentiellement explosive : voir mode d'emploi
