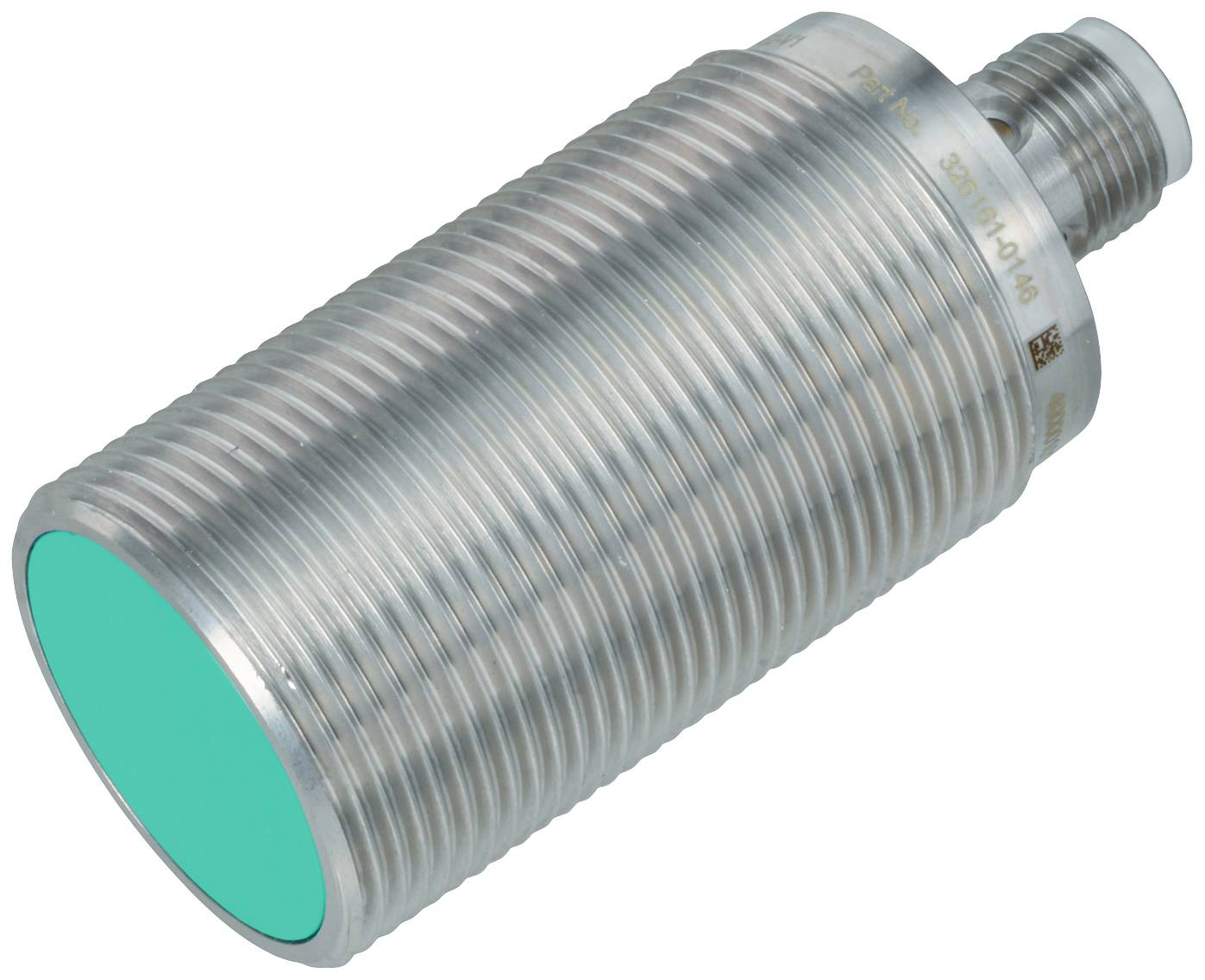

Pepperl+Fuchs Capteur inductif NBB15-30GM50-A2-V1 326161-0148 M30 affleurant PNP (Ø x L) 30 mm x 67 mm Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur
Tension de fonctionnement max.
36 V
Type de contact
Antivalent
Distance de commutation (max.)
15 mm
Fiche technique (PDF)
3 pièce(s)
Nombre
Total (CHF 107.26 / pièce(s))
CHF 107.26
excl. TVA
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type d'emballage
Single
- Type de produit
Capteur
- Type
NBB15-30GM50-A2-V1
- Tension de fonctionnement min.
5 V
- Tension de fonctionnement max.
36 V
- Tension de fonctionnement
5 - 36 V
- Type de contact
Antivalent
- Distance de commutation (max.)
15 mm
- Sorties
PNP
- Matériau du boîtier
laiton
- Modèle
inductif
- Type de montage
affleurant
- Taille
M30
- Branchement
fiche mâle
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
85 °C
IP68
- Longueur
67 mm
- Diamètre
30 mm
- Dim.
(Ø x L) 30 mm x 67 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- Fréquence de commutation
550 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2627991 Pepperl+Fuchs Capteur inductif NBB15-30GM50-A2-V1 326161-0148 M30 affleurant PNP (Ø x L) 30 mm x 67 mm Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627991 Pepperl+Fuchs Capteur inductif NBB15-30GM50-A2-V1 326161-0148 M30 affleurant PNP (Ø x L) 30 mm x 67 mm Single
Description
Distance de commutation : 15 mm, montage : encastré, fonction de commutation : antivalent, type de sortie : PNP, tension de fonctionnement : 5... 36 V, courant de fonctionnement : 0... 200 mA
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesFonction de commutation : antivalentType de sortie : PNPIntervalle de commutation: 15 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 12.15 mmElément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 45 mm x 45 mm x 1 mmFacteur de réduction rAl: 0,45Facteur de réduction rCu: 0,43Facteur de réduction rV2A (1.4301) : 0,73Facteur de réduction rMS: 0,53Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 5... 36 VFréquence de commutation : 0... 550 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 1 V.Courant de fonctionnement : 0... 200 mACourant résiduel : max. 20 μACourant à vide : ≤ 15 maTemps de veille : ≤ 10 ms.Affichage de l'état de commutation : LED multi-trous, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1248 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %ConformitéCONFORMITÉ AUX LABORATOIRES : VDMA 24364-A1/B2/C1/T100°C-WConformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II Tension d'isolation de référence: 36 V Résistance aux chocs : 500 V.Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de connexion : fiche d'appareilMatériau du boîtier : laiton, bronze blancFace : PBT, vertIndice de protection : IP68Connecteur mâle Filetage : M12 x 1 Nombre de pôles : 4Poids 156 gCouple de serrage : 0... 30 NmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
