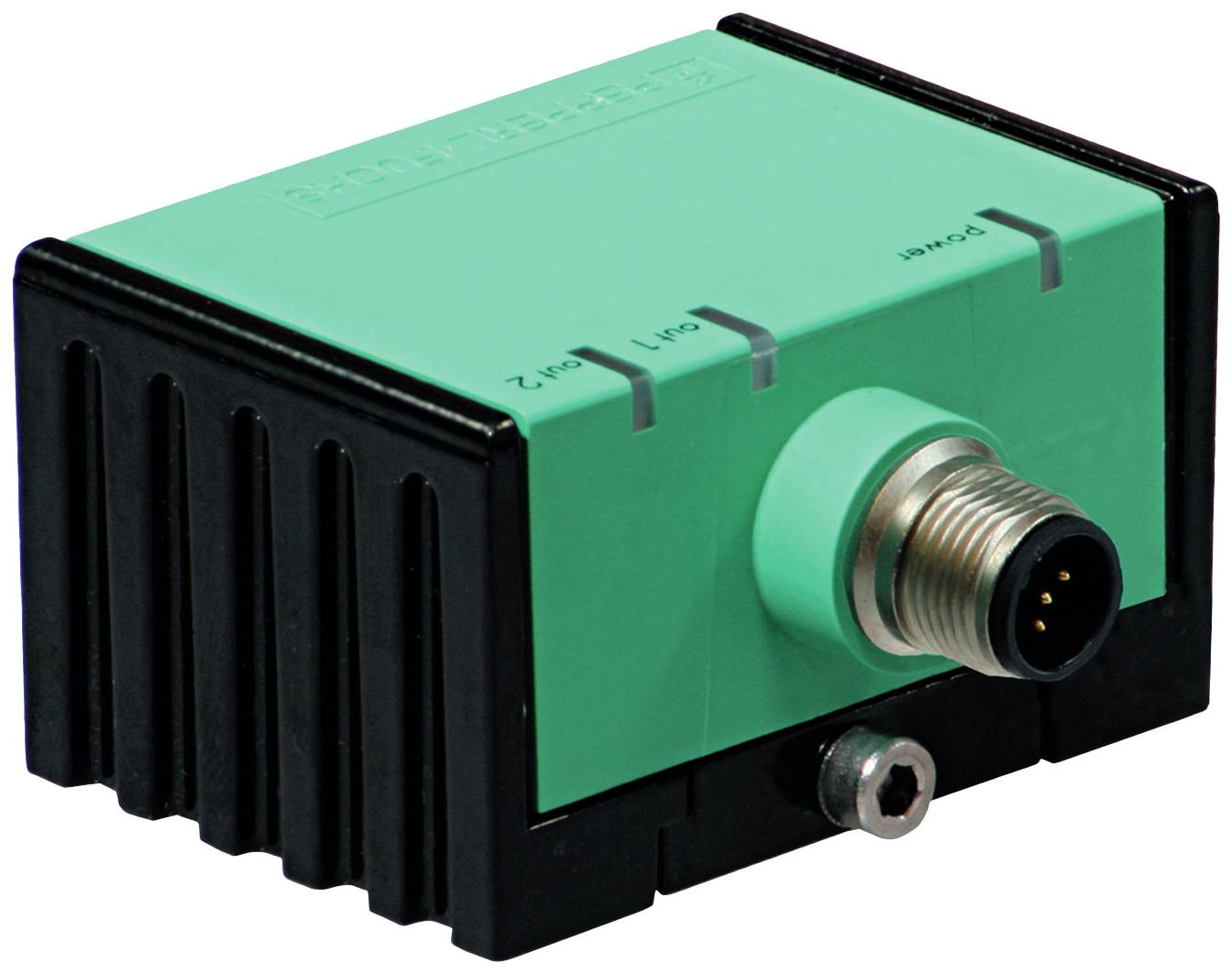

Pepperl+Fuchs Capteur d'inclinaison INY060D-F99-2I2E2-V17 241157 mâle M12 M12, 8 pôles
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur d'inclinaison
Tension de fonctionnement max.
30 V/DC
Sorties
PNP, fermeture
Branchement
M12, 8 pôles
Indice de protection
IP68
IP69K
Fiche technique (PDF)
Nombre
Total (CHF 499.49 / pièce(s))
CHF 499.49
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Capteur d'inclinaison
- Type
INY060D-F99-2I2E2-V17
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Courant de service
100 mA
- Résolution
0.02°
- Nombre d'essieux
2
- Sorties
PNP, fermeture
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Précision mesure ±
0.2°
- Branchement
M12, 8 pôles
- Matériau du boîtier
PA
- Spécificités
afficheur LED
- Interfaces
mâle M12
- Température min.
-40 °C
- Température max.
85 °C
IP68
IP69K
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2629152 Pepperl+Fuchs Capteur d'inclinaison INY060D-F99-2I2E2-V17 241157 mâle M12 M12, 8 pôles
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629152 Pepperl+Fuchs Capteur d'inclinaison INY060D-F99-2I2E2-V17 241157 mâle M12 M12, 8 pôles
Description
Plage de mesure : -30... 30 °, tension de fonctionnement : 10... 30 V DC, type de sortie : 2 sorties de commutation pnp, contact NO, protégé contre l'inversion de polarité, protégé contre les courts-circuits, type de sortie : 2 sorties de courant 4... 20 ma (1 sortie pour chaque axe), type de connexion : connecteur M12 x 1, 8 pôles
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesType : capteur d'inclinaison, 2 essieuxPlage de mesure : -30... 30 °Précision absolue : ≤ ± 0,2 °Temps de réponse : ≤ 25 ms.Résolution : ≤ 0,02 °Reproductibilité : ≤ ± 0,04 °Influence de la température : ≤ 0,004 °/K.Caractéristiques sécurité fonctionnelleMTTFd: 304 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant LED vertEtat de commutation : 2 LED jaunes : état de commutation (par sortie)Données électriquesTension de fonctionnement : 10... 30 V DCCourant à vide : ≤ 25 maTemps de veille : ≤ 200 ms.sortie de commutateurType de sortie : 2 sorties de commutation pnp, contact NO, protégé contre l'inversion de polarité, protégé contre les courts-circuitsCourant de fonctionnement : ≤ 100 maCas de tension : ≤ 3 V.Sortie analogiqueType de sortie : 2 sorties de courant 4... 20 ma | (1 sortie pour chaque axe)Résistance de charge : 0... 200 Ω POUR UB = 10... 18 V | 0 ... 500 Ω POUR UB = 18... 30 VConformité aux normes et aux directivesConformité aux normes Résistance aux chocs et aux chocs : 100 g selon DIN en 60068-2-27 Normes : en 60947-5-2:2007 | IEC 60947-5-2:2007Homologations et certificatsHomologué UL : cULus listed, classe 2 Power sourceConditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de raccordement : connecteur d'appareil M12 x 1, 8 pôlesMatériau du boîtier : PAIndice de protection : IP68 / IP69KPoids 240 gParamètres d'usineSortie analogique (X) : -30 °... 30 °Sortie analogique (y) : -30 °... 30 °Sortie de commutation (X) : -30 °... 30 °Sortie de commutation (y) : -30 °... 30 °
