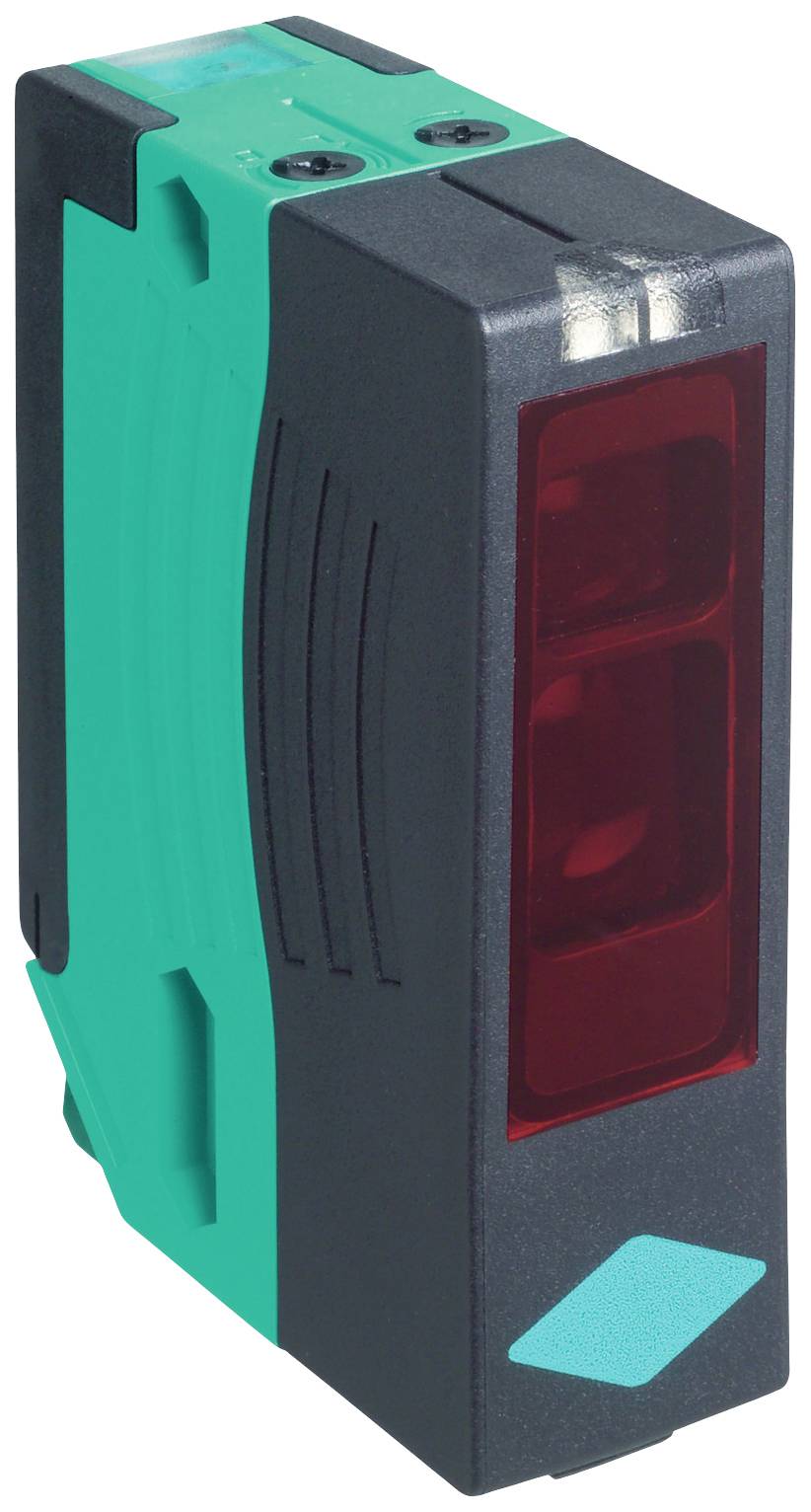

Pepperl+Fuchs Barrière lumineuse à réflexion RLK28-55-1518 241485 rétroréfléchissant polarisé 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Fonctions
rétroréfléchissant polarisé
Tension de fonctionnement max.
240 V DC/AC
Branchement
M18, 4 pôles
Type
RLK28-55-1518
Fiche technique (PDF)
Nombre
Total (CHF 455.09 / pièce(s))
CHF 455.09
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière lumineuse à réflexion
- Type
RLK28-55-1518
- Fonctions
rétroréfléchissant polarisé
- Tension de fonctionnement min.
12 V DC/AC
- Tension de fonctionnement max.
240 V DC/AC
- Tension de fonctionnement
12 - 240 V DC/AC
- Temps de réponse
20 ms
- Type de contact
1 NO (T)
- Sorties
Relais
- Fréquence de commutation
25 Hz
- Branchement
M18, 4 pôles
- Matériau du boîtier
ABS
- Type d'émetteur
Led rouge
- Longueur d’onde
660 nm
21 m
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
25.8 mm
- Hauteur
88 mm
- Profondeur
65.5 mm
- Dim.
(l x H x P) 25.8 x 88 x 65.5 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
Documents & téléchargements
Fiche technique
Fiche technique 2629260 Pepperl+Fuchs Barrière lumineuse à réflexion RLK28-55-1518 241485 rétroréfléchissant polarisé 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629260 Pepperl+Fuchs Barrière lumineuse à réflexion RLK28-55-1518 241485 rétroréfléchissant polarisé 1 pc(s)
Description
Portée : 0... 17 m, émetteur de lumière : LED, type de lumière : rouge, lumière alternative, 660 nm, Sortie de signal : relais, 1 contact NO, type de circuit : commutable en mode clair/foncé, raccordement : connecteur M18, 4 pôles, Tension de fonctionnement : 12... 240 V AC/DC, TEMPÉRATURE AMBIANTE: -40 ... 60 °C (-40 °F) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : 0... 17 mDistance du réflecteur : 0,05... 17 mPortée : 21 m | Objet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière : rouge, lumière alternative, 660 nmFiltre de polarisation : ouiDiamètre du spot lumineux : env. 290 mm à une distance de 17 M.Angle d'ouverture : émetteur 1°, récepteur 2°Limite d'éclairage extérieur : 80000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant LED vertAffichage de fonction : 2 LED jaunes, s'allument en cas de faisceau lumineux libre, clignotent en cas de dépassement de la réserve de fonction, éteinte en cas d'interruption du faisceau.Eléments de commande : réglage de la sensibilité (réglage jusqu' < à 25 % de la portée de fonctionnement), interrupteur à bascule clair/sombreDonnées électriquesTension de fonctionnement : 12... 240 V AC/DCPuissance absorbée : ≤ 3,5 vaSortieType de circuit : commutable de manière lumineuse/foncéeSortie de signal : relais, 1 contact NOTension de commutation : max. 250 V AC/DCCourant de commutation 2 APuissance de commutation : DC : max. 50 W AC : max. 500 vaFréquence de commutation : 25 HzTemps de réponse : 20 ms.ConformitéNorme du produit : en 60947-5-2Homologations et certificatsClasse de protection : II, tension d'isolation de mesure ≤ 250 V AC avec degré de pollution 1-2 selon IEC 60664-1, circuit de sortie isolé de base du circuit de contrôle selon IEC 61140. Attention ! La classe de protection 2 n'est valable que lorsque l'espace de serrage est fermé.Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F)Température de stockage: -40 ... 75 °C (-40 °F) 167 °F)Caractéristiques mécaniquesLargeur boîtier : 25,8 mmHauteur du boîtier : 88 mmProfondeur du boîtier : 65,5 mmIndice de protection : IP67Connexion : fiche mâle M18, 4 pôlesMatière Boîtier : plastique ABS Sortie de lumière : disque en plastiquePoids 112 g
