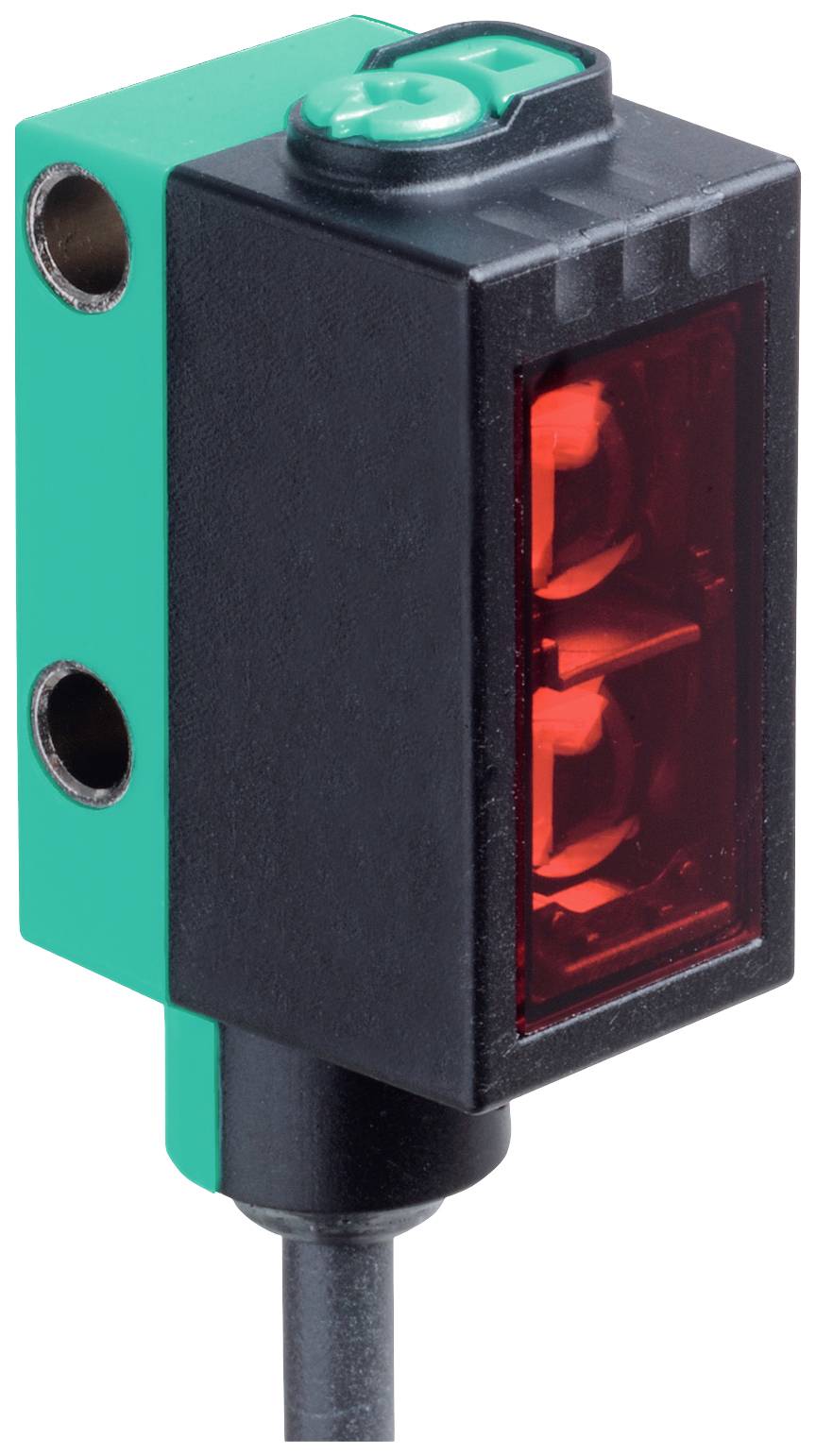

Pepperl+Fuchs Barrière lumineuse à réflexion OBR7500-R101-E5-IO-0,3M-V1 267075-100605 commutation sans réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Barrière lumineuse à réflexion
Fonctions
commutation sans réception
Tension de fonctionnement max.
30 V/DC
Branchement
M12, 4 pôles
Fiche technique (PDF)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type d'emballage
Piece
- Type de produit
Barrière lumineuse à réflexion
- Type
OBR7500-R101-E5-IO-0,3M-V1
- Fonctions
commutation sans réception
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
0.5 ms
- Type de contact
1 PNP
- Sorties
PNP, fermeture
- Fréquence de commutation
1000 Hz
- Branchement
M12, 4 pôles
- Longueur de câble
0.3 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
10 m
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
13.9 mm
- Hauteur
33.8 mm
- Profondeur
18.3 mm
- Dim.
(l x H x P) 13.9 x 33.8 x 18.3 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2629195 Pepperl+Fuchs Barrière lumineuse à réflexion OBR7500-R101-E5-IO-0,3M-V1 267075-100605 commutation sans réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629195 Pepperl+Fuchs Barrière lumineuse à réflexion OBR7500-R101-E5-IO-0,3M-V1 267075-100605 commutation sans réception 1 pc(s)
Description
Portée : 0... 7,5 m; émetteur lumineux: LED; type de lumière: Rouge, éclairage alternatif; sortie de signal: 1 PNP, Protégé contre les courts-circuits, protégé contre l'inversion de polarité ; type d'interface : IO-Link ( via C/Q = broche 4) ; type de circuit : l'état de livraison est : C/Q - Pin4 : ; PNP NO / commutation foncé, IO-Link n.c. - Pin2:; ouvert; raccordement: Câble fixe 300 mm avec connecteur M12 x 1, 4 pôles; tension de fonctionnement: 10... 30 V DC; température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble; fixé -25 60 °C (-13 °C) 140 °F), câble; ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : 0... 7,5 mDistance du réflecteur: 0,03... 7,5 mPortée : 10 mObjet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreFiltre de polarisation : ouiDiamètre du spot lumineux : env. 65 mm à une distance de 1 M.Ouverture angulaire : 3,7 °Limite d'éclairage extérieur : en 60947-5-2Caractéristiques sécurité fonctionnelleMTTFd: 724 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : allumé - allumé - allumé - clignotant (4 Hz) - court-circuitAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : interrupteur lumineux/noirCommandes : réglage de la sensibilitéAffichage du paramétrage : communication IO-Link : LED verte brièvement désactivée (1 Hz)Données électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1ID appareil:0x110216 (1114646)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - Pin4 : PNP NO / commutation foncé, IO-Link | n.c. - Pin2 : ouvertSortie de signal : 1 PNP, protégé contre les courts-circuits, protégé contre l'inversion de polaritéTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 13,9 mmHauteur du boîtier : 33,8 mmProfondeur du boîtier : 18,3 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KRaccordement : câble fixe 300 mm avec connecteur M12 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 21 gLongueur de câble : 0,3 m
