Name: Pepperl+Fuchs 70134549 Connecteur confectionné pour capteurs/actionneurs M12 x 1 Fiche mâle RJ45 5 m Nombre de pôles: 4,
Brand: Pepperl+Fuchs
SKU: 2630541
Availability: BackOrder

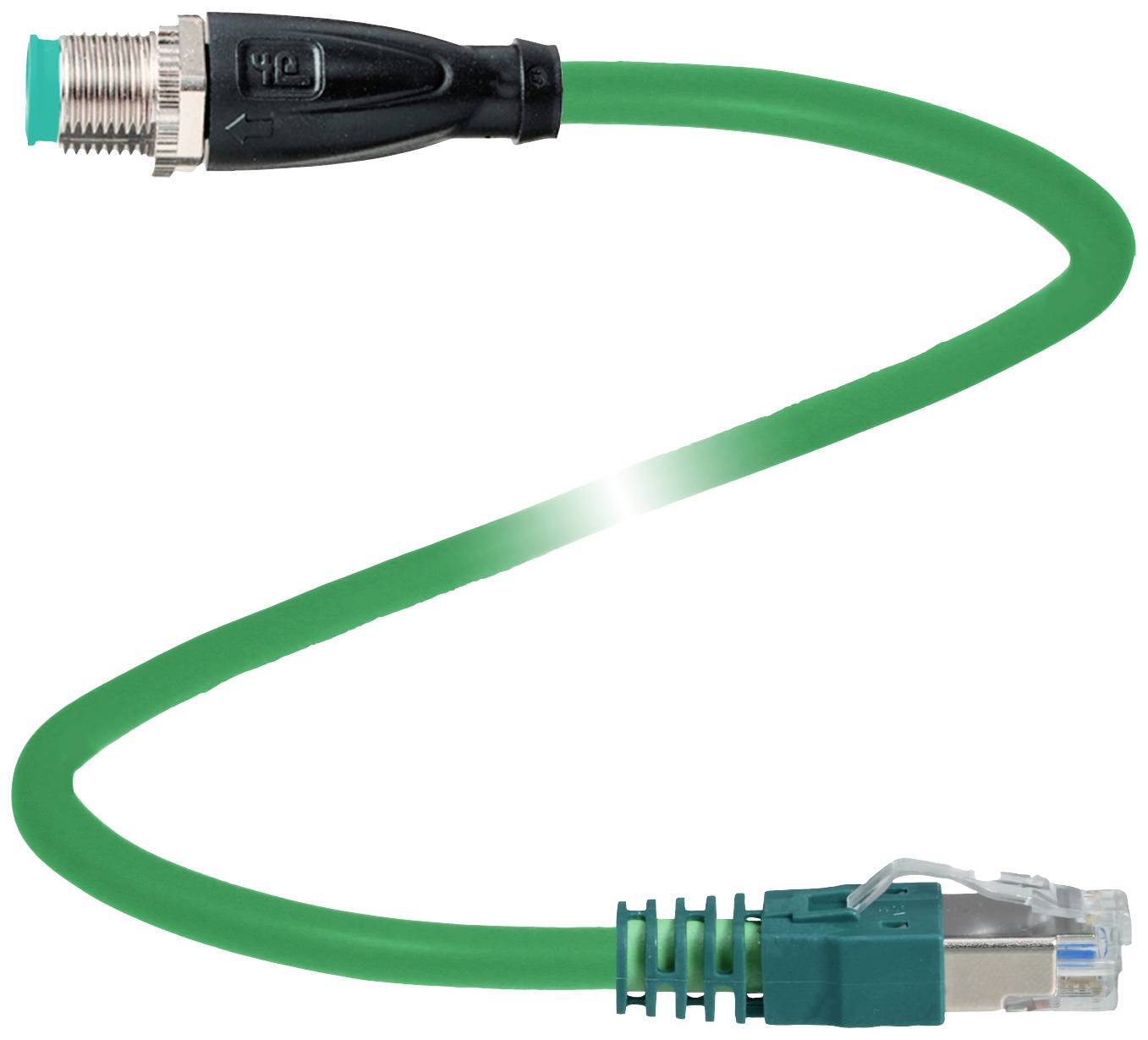

Câble Ethernet vert avec une fiche RJ45 d'un côté et une fiche M12 de l'autre, typique pour les applications réseau.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

Fiche mâle RJ45

Coté A

M12 mâle droit

Coté de raccordement B

RJ 45 mâle

Nombre de pôles

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 57.95 / pièce(s))

CHF 57.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type: V1SD-G-GN5M-PUR-E1S-V45-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: Fiche mâle RJ45

Coté A: M12 mâle droit

Coté de raccordement B: RJ 45 mâle

Nombre de pôles: 4
8

Longueur de câble: 5 m

Materiau de la gaine: PUR

Tension nominale: 60 V/DC

Ø extérieur: 6 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur mâle M12

Type de filetage côté du raccordement: M12 x 1

Codification: D

Revêtement du contact: Au

Section max.: 0.34 mm²

Section (min.): 0.34 mm²

: IP68
IP69
IP20

Spécificités: pour chaîne porte-câbles

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 70134549

Contenu: 1 pc(s)

Diamètre de câble: 6 mm

Ø câble max.: 6 mm

Diam. câble (min.): 6 mm

Gamme de Ø de câble: 6 - 6 mm

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630541 Pepperl+Fuchs 70134549 Connecteur confectionné pour capteurs/actionneurs M12 x 1 Fiche mâle RJ45 5 m Nombre de pôles: 4,

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630541 Pepperl+Fuchs 70134549 Connecteur confectionné pour capteurs/actionneurs M12 x 1 Fiche mâle RJ45 5 m Nombre de pôles: 4,

Description

Câble de bus Ethernet M12 mâle droit D codé sur RJ45; Ethernet codé, 4 pôles, câble PUR vert, Cat5e,; Blindé, homologué UL, compatible avec les chaînes de remorquage ; longueur : 5 M.

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage DConnecteur 2 Connexion : mâle Forme : RJ45 Modèle : droit. Verrouillage : verrouillage par verrouillage Nombre de pôles : 8 Codage : Ethernet/IP/PROFINETDonnées électriquesTension de fonctionnement : max. 48 V AC / 60 V DCConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101 | connecteur RJ45 : IEC 60603-7Catégorie de composant : CAT5 (IEC 11801), CAT5e (IEC 61156-6)Inflammabilité : IEC 60332-1-2 / UL 2556Conditions ambiantesTempérature ambiante Connecteur 1: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -30... 70 °C (-22 °C) 158 °F) Câble, mobile: -20... 70 °C (-4... 158 °F)Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccord Indice de protection : IP68 / IP68Connecteur 2 Protection contre les secousses : fournie Cycles d'accouplement : min. 100 Blindage : blindage posé sur le connecteur Indice de protection : IP20Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 100 mm Couleur de la gaine : vert (similaire à RAL 6018) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 / 22 AWG Couleur du fil : Ader 1-1: Jaune | Ader 2-3: Blanc | Ader 3-2: Orange | Ader 4-6: Bleu Structure du câble : 7 x 0,254 mm Ø | appairés vers le quadrilateur Blindage : film polyester en aluminium caché | tresse en Cu, étamé Longueur : 5 mAptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 1000000 Vitesse de déplacement : max. 3 m/s. Course de déplacement : max. 5 m Accélération :max. 2 m/s 2 matériaux Liberté DE LABORATOIRE : ouiSans halogène : ouiConnecteur 1 Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Connecteur 2 Corps de la poignée : PA, vert Inflammabilité V-0Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Inflammabilité FT2
